Kabelių lovelis MKS 110 FT 3000 | 100 | 1 | ne | Plienas | karštai cinkuotas

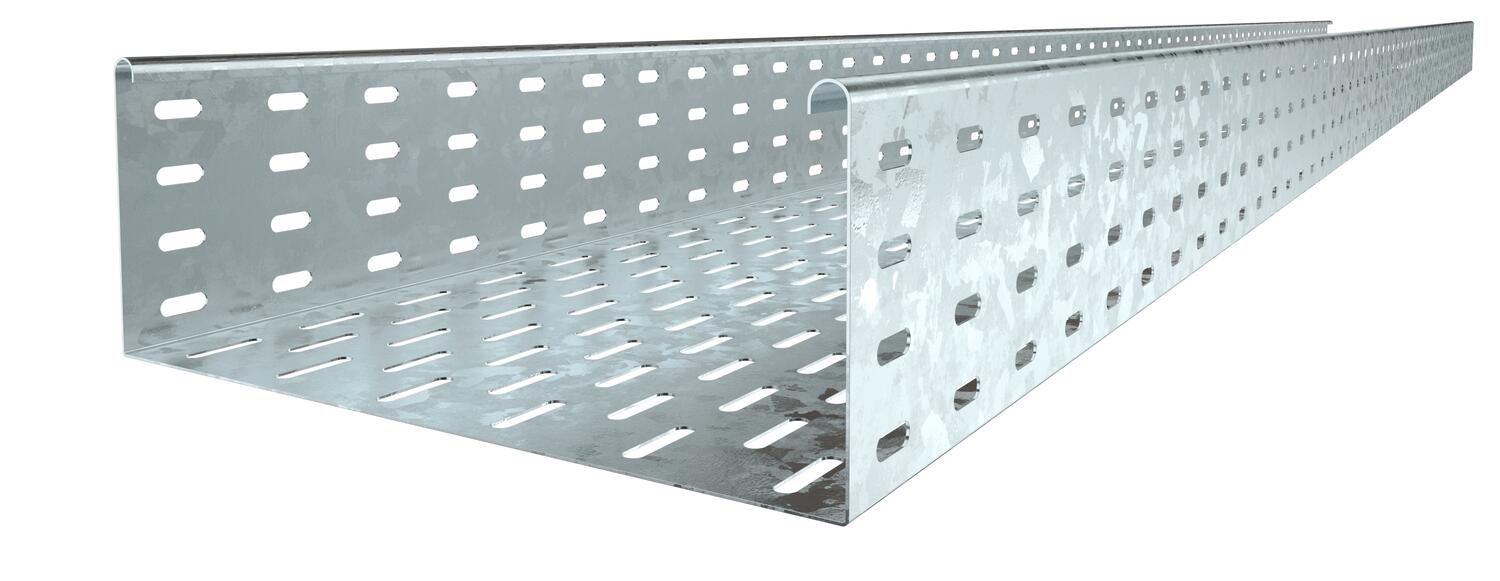

Kabelių lovelis MKS 110 FT

Art. Nr. 6060609 | EAN 4012196392292

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	karštai cinkuotas

Prekės aprašymas

Prekės aprašymas

MKS 110 = vidutinio sunkumo kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Kabelių lovelis tvirtinamas ant konsolės FRS M6 x 12 tipo varžtais.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,85 kN/m
Atstumas tarp atramų 2,0 m	1,3 kN/m
Atstumas tarp atramų 2,5 m	0,75 kN/m
Atstumas tarp atramų 3,0 m	0,6 kN/m
Aukštis	110 mm
Aukštis	4 in
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	6,2228 kg CO2e / 1 Metras

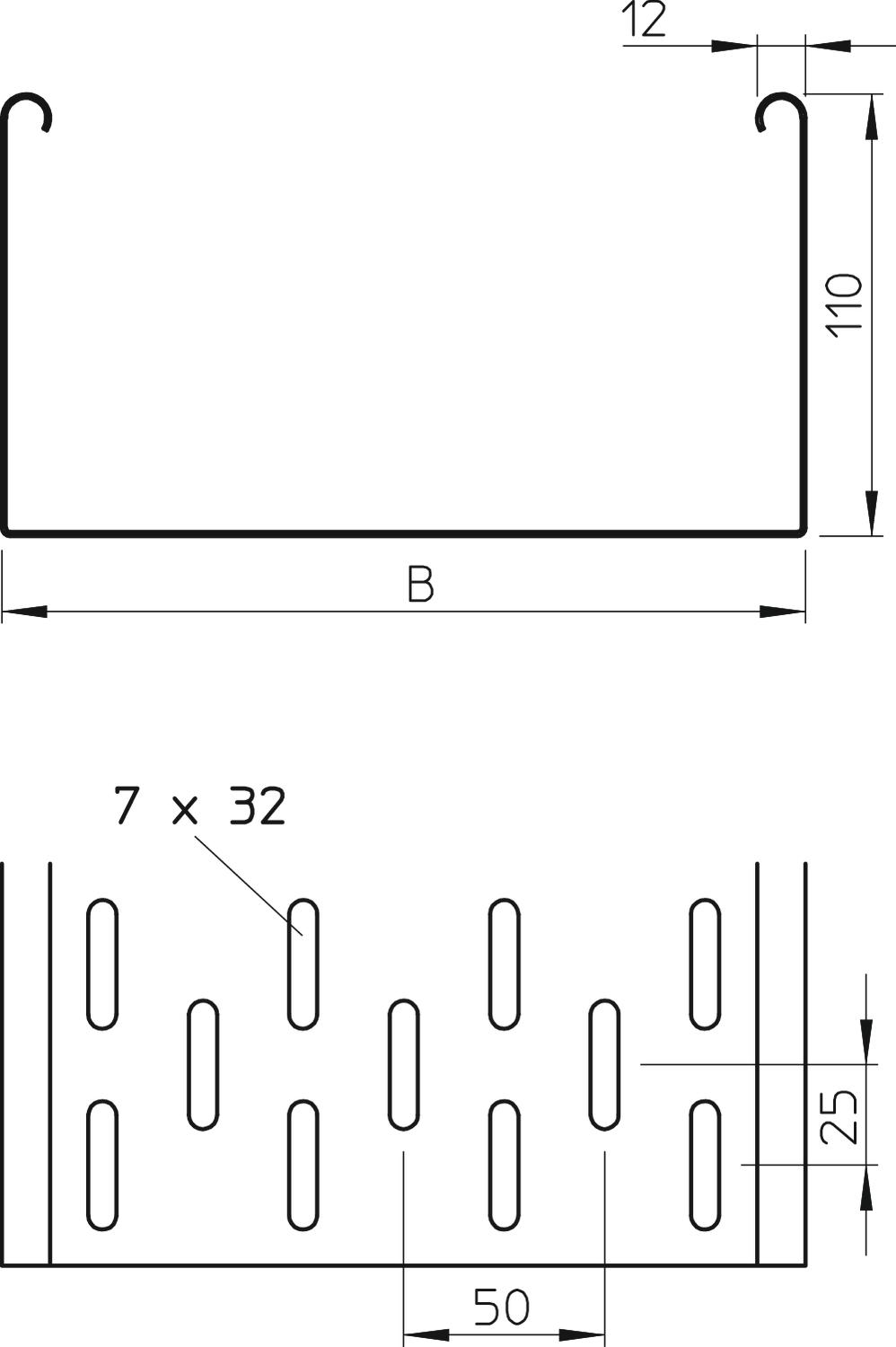

Dydis	110x100x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Matmuo B	100 mm
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	11000 mm²
Naudingasis skerspjūvis	110 cm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	100 mm
Plotis	4 in
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne
Sujungimo elemento konstrukcija	be sujungimo elemento
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 110 FT	3000 mm	100 mm	1 mm	ne	Plienas	karštai cinkuotas	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	ne	Plienas	karštai cinkuotas	6060625	m	3 m

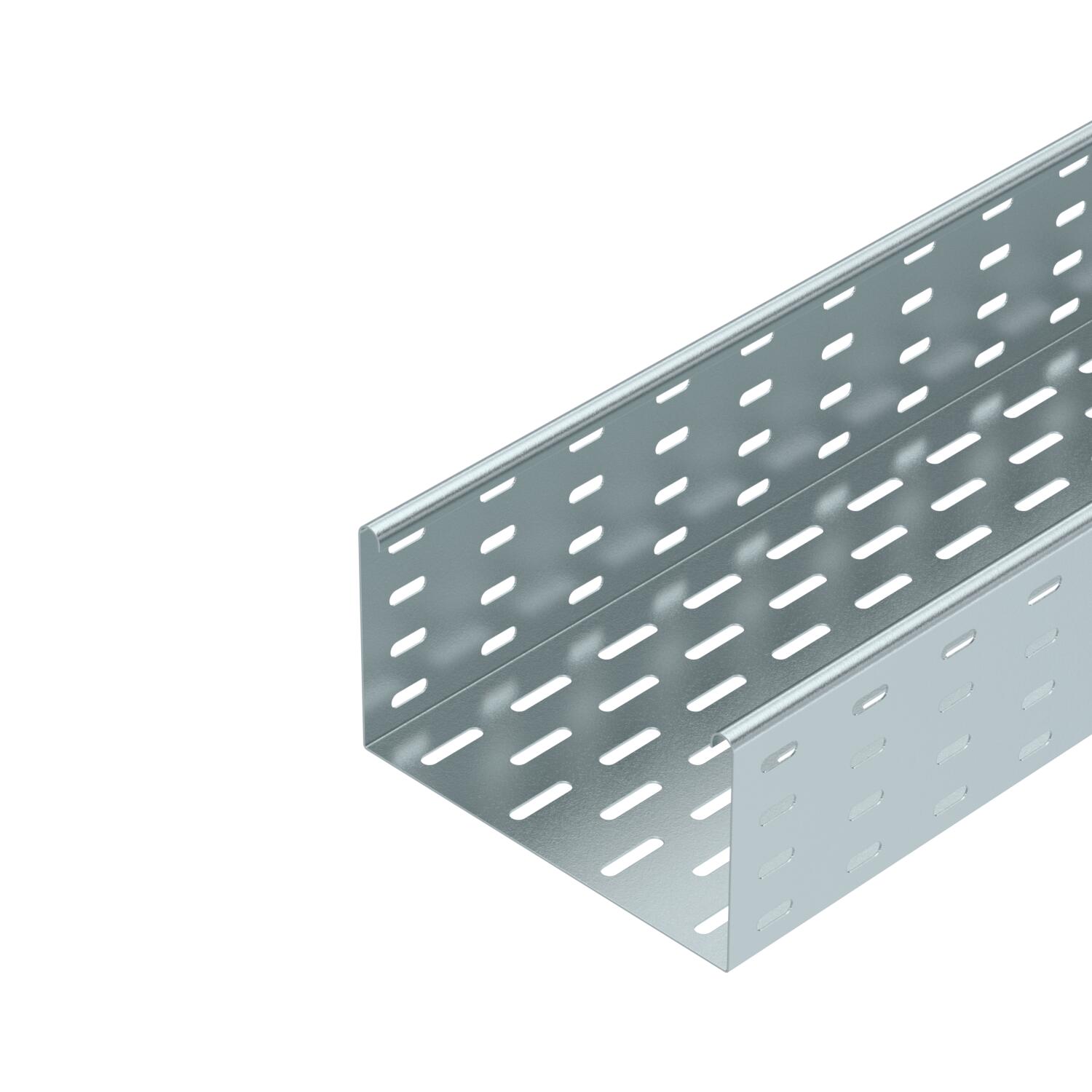

MKS 130 FT	3000 mm	300 mm	1 mm	ne	Plienas	karštai cinkuotas	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	ne	Plienas	karštai cinkuotas	6060676	m	3 m
MKS 150 FT	3000 mm	500 mm	1 mm	ne	Plienas	karštai cinkuotas	6060692	m	3 m
MKS 160 FT	3000 mm	600 mm	1 mm	ne	Plienas	karštai cinkuotas	6060710	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė ir kampinė jungtis 110 FT	RLVL 110 FT	6067913	Vienetas	10 Vienetas
Jungiamoji plokštė DD	SSLB 100 DD	7070306	Vienetas	20 Vienetas
Dangtis su pasukamu užraktu FT	DRL 100 FT	6051340	m	3 m
45° alkūnė 110 FT	RB 45 110 FT	6036330	Vienetas	1 Vienetas
90° alkūnė 110 FT	RB 90 110 FT	6036830	Vienetas	1 Vienetas
Kampas reguliuojamas 110 FT	RB W 110 FT	6037320	Vienetas	1 Vienetas
T formos prijungimo elementas 110 FT	RAA 110 FT	6042251	Vienetas	1 Vienetas
T formos elementas 110 FT	RT 110 FT	6038320	Vienetas	1 Vienetas
Kryžmė 110 FT	RK 110 FT	7027451	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu DD	DRL 100 DD	6052703	m	3 m
Pertvara 110 DD	TSG 110 DD	6062335	m	3 m
