Pastaba: Ši prekė nebegaminama. Gaminamą produktą galite rasti čia: 6059168 / Kabelių lovelis „MKS-Magic®“ 110 FS

Kabelių lovelis MKS 110 FS 3000 | 550 | 1 | ne | Plienas | cinkuotas juostiniu būdu

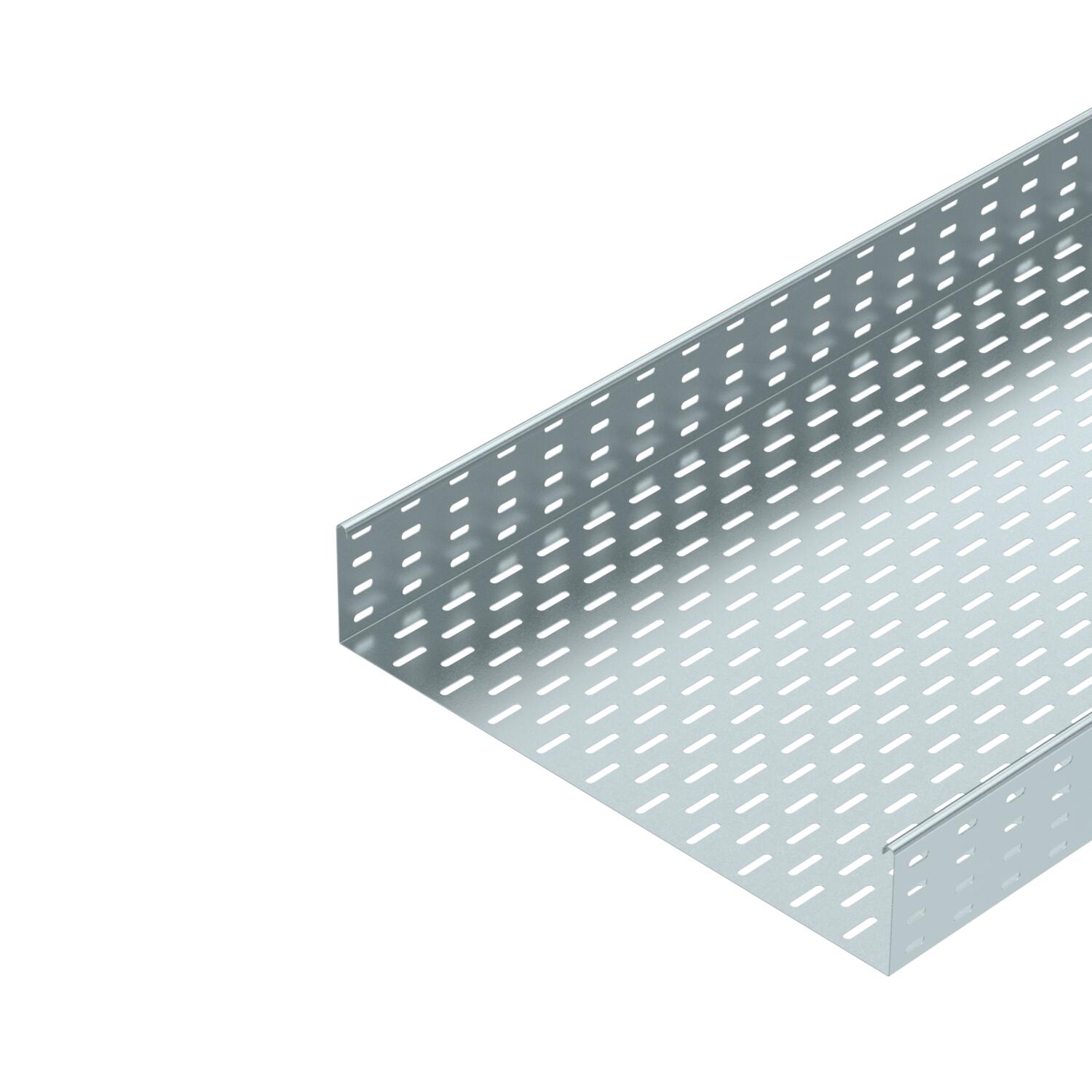

Kabelių lovelis MKS 110 FS

Art. Nr. 6060528 | EAN 4012196062119

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Skardos storis	1 mm

Opprettholdelse av funksjon	ne

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

MKS 110 = vidutinio sunkumo kabelių lovelių sistema 110 mm aukščio šonais.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 20 dB, su dangteliu – 50 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,5 m	1,85 kN/m
Atstumas tarp atramų 2,0 m	1,3 kN/m
Atstumas tarp atramų 2,5 m	0,75 kN/m
Atstumas tarp atramų 3,0 m	0,6 kN/m
Aukštis	4 in
Aukštis	110 mm
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	14,958 kg CO₂e / 1 Metras

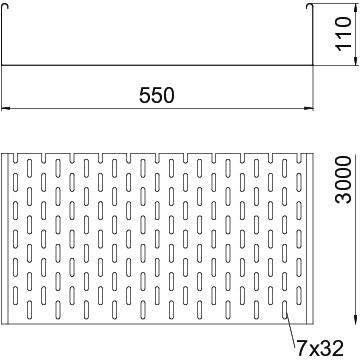

Dydis	110x550x3000
Ilgis	3000 mm
Ilgis	10 ft
Kabelių sistemos sujungiklio rūšis	įsuktas
Maß W	550 mm
Matmenys	110 x 550
Medžiaga	Plienas
Montažinis pagrindo perforavimas	taip

NATO skylių išdėstymo schema	ne
Naudingasis skerspjūvis	603 cm²
Naudingasis skerspjūvis	60300 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	cinkuotas juostiniu būdu
Plotis	22 in
Plotis	550 mm
Skardos storis	1 mm
Skardos storis	0,04 in
Šonų perforavimas	taip
Spalva	cinko
Su viršutine dalimi	ne

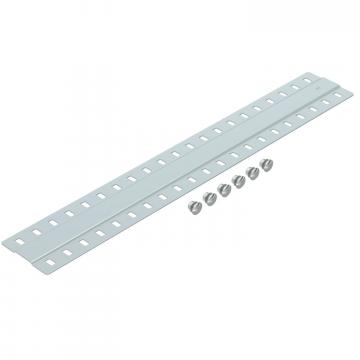

Sujungimo elemento konstrukcija	pridedamas sujungimo elementas
Sutvirtinta konstrukcija	ne

Techniniai duomenys

MKS 110 tipo kabelių lovelio apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Skardos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MKS 110 FS	3000 mm	100 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	ne	Plienas	cinkuotas juostiniu būdu	6060528	m	3 m
