Kabelių kopėčios LG 60, 6 m VS FS 6000 | 300 | 1,5 | taip | Plienas | cinkuotas juostiniu būdu

Kabelių kopėčios LG 60, 6 m VS FS

Art. Nr. 6208630 | EAN 4012195064268

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon

Medžiaga	Plienas

Paviršius	cinkuotas juostiniu būdu

Prekės aprašymas

Prekės aprašymas

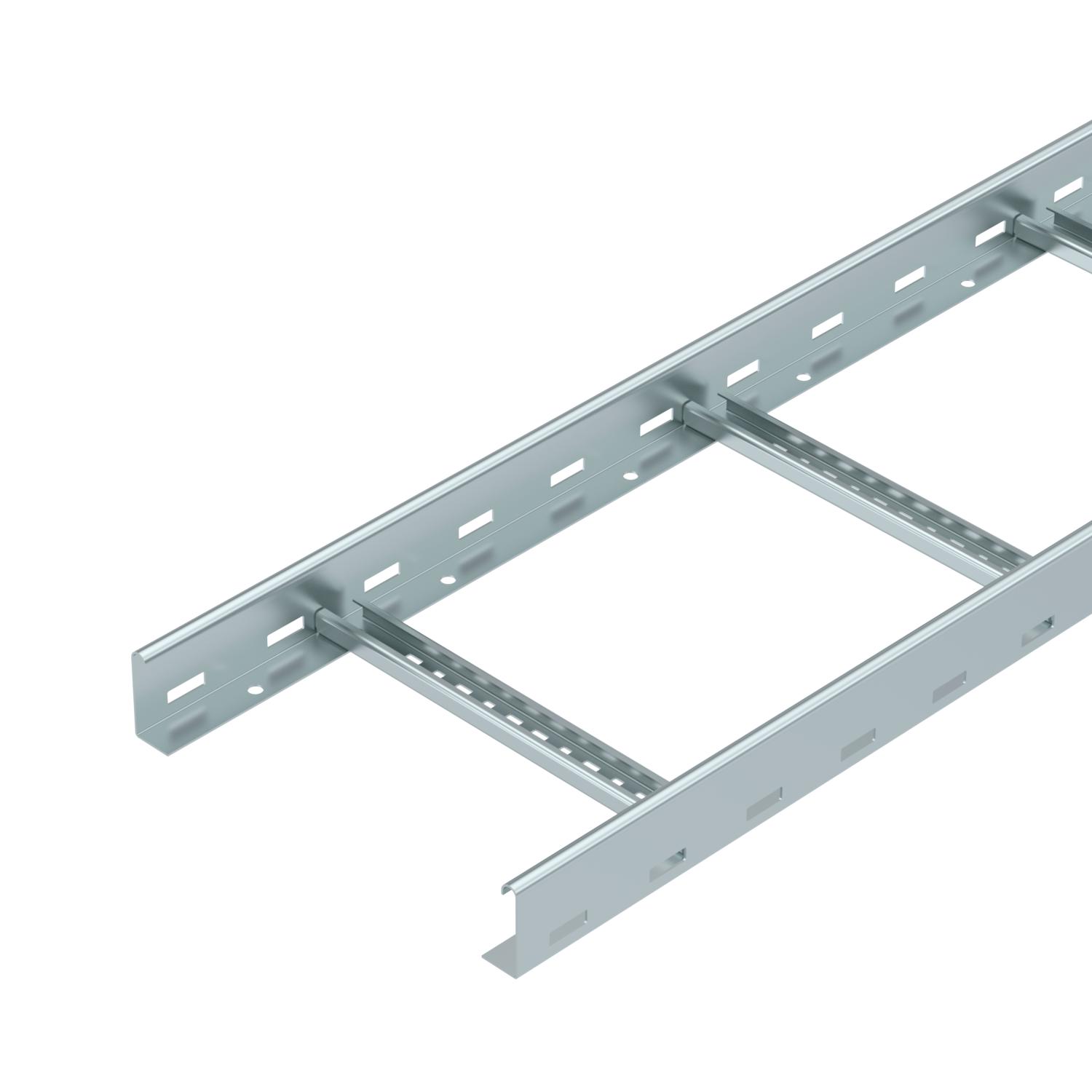

Kabelių kopėčios perforuotu šoniniu profiliu kurių šonų aukštis yra 60 mm, su prikniedytais, į viršų atvirais C profilio skersiniais (VS konstrukcija).
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Kabelių kopėčios iš gamyklos tiekiamos sulankstytos.

Kabelius galima montuoti su tinkamu apkabos gnybtu, tipas 2056.

200–400 mm pločio kabelinės kopėčios taip pat gali būti montuojamos vertikaliai kaip kopėčios įrenginiuose išlaikant elektrinį funkcionalumą pagal DIN 4102 standarto 12 dalį. Kabelius galima montuoti su funkcionalumui išlaikyti skirtu apkabos gnybtu, tipas 2056 M.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp skersinių	300 mm
Dydis	60x300x6000
Matmenys	60x300x6000
Medžiaga	Plienas
Naudingasis skerspjūvis	148 cm²
Naudingasis skerspjūvis	14800 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	taip

Paviršius	cinkuotas juostiniu būdu
Skersinio tvirtinimas	užkniedytas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Standartinės laikančiosios konstrukcijos funkcionalumo išlaikymas

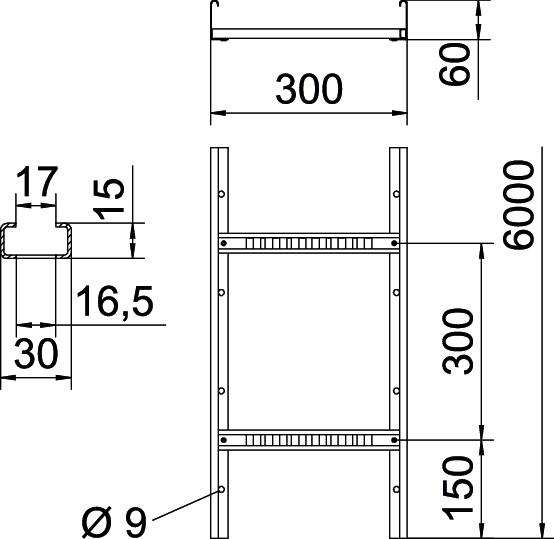

Matmenys

Aukštis	60 mm
Ilgis	6000 mm
Matmuo B	300 mm

Plotis	300 mm
Skersinio griovelio matmuo	16,50

Apkrovos

Atstumas tarp atramų 1,5 m	3,1 kN/m
Atstumas tarp atramų 2,0 m	2,25 kN/m
Atstumas tarp atramų 2,5 m	1,5 kN/m
Atstumas tarp atramų 3,0 m	1,1 kN/m

Atstumas tarp atramų 3,5 m	0,75 kN/m
Atstumas tarp atramų 4,0 m	0,45 kN/m
Atstumas tarp atramų 4,5 m	0,3 kN/m
Atstumas tarp atramų 5,0 m	0,15 kN/m

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	6,9409 kg CO2e / 1 Metras
CO₂ Footprint (GWP)	6,9409 kg CO₂e

Declared Unit (LCA)	Metras
Declared Unit Quantity (LCA)	1

Techniniai duomenys

LG 60 VS tipo kabelių kopėčių apkrovos diagrama

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Medžiaga	Paviršius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	taip	Plienas	cinkuotas juostiniu būdu	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ne	Plienas	cinkuotas juostiniu būdu	6208639	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FS	DRL 300 FS	6052304	m	3 m
Tiesi jungtis FS	LVG 60 FS	6208840	Vienetas	10 Vienetas
Kampinė jungtis FS	LWVG 60 FS	6208895	Vienetas	10 Vienetas
Šarnyrinė jungtis FS	LGVG 60 FS	6208941	Vienetas	10 Vienetas
Daugiafunkcė jungtis FS	LMFV 630 FS	6225712	Vienetas	1 Vienetas
90° alkūnė 60 FS	LB 90 630 R3 FS	6225044	Vienetas	1 Vienetas
T formos detalė 60 FS	LT 630 R3 FS	6225212	Vienetas	1 Vienetas
T formos prijungimo detalė 60 FS	LAA 630 R3 FS	6225852	Vienetas	1 Vienetas
Lanksto alkūnės elementas 60 FS	LGBE 630 FS	6225452	Vienetas	1 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Jungiamasis elementas FS	LAS 60 FS	6221351	Vienetas	10 Vienetas
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
Kampinė plokštė FS	LEB 25 FS	6221203	Vienetas	1 Vienetas
Kampinė plokštė FS	LEB 50 FS	6221246	Vienetas	1 Vienetas
