Kabelinės kopėčios LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | ne

Kabelinės kopėčios LCIS 60, 6 m C30 FT

Art. Nr. 6209645 | EAN 4012196431793

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

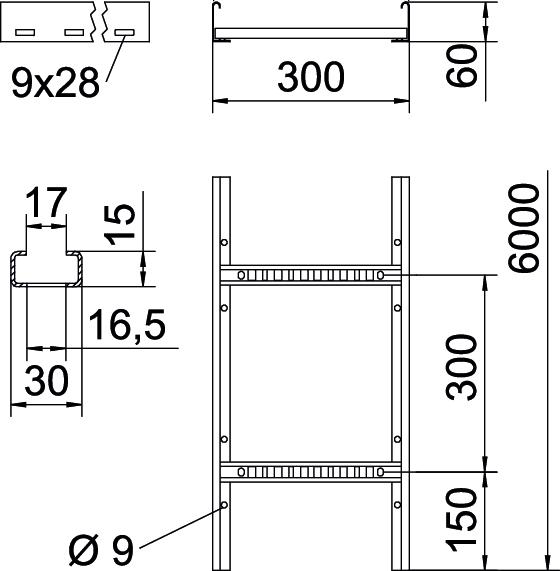

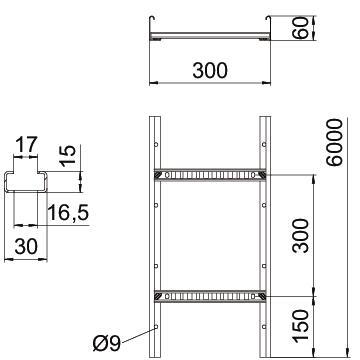

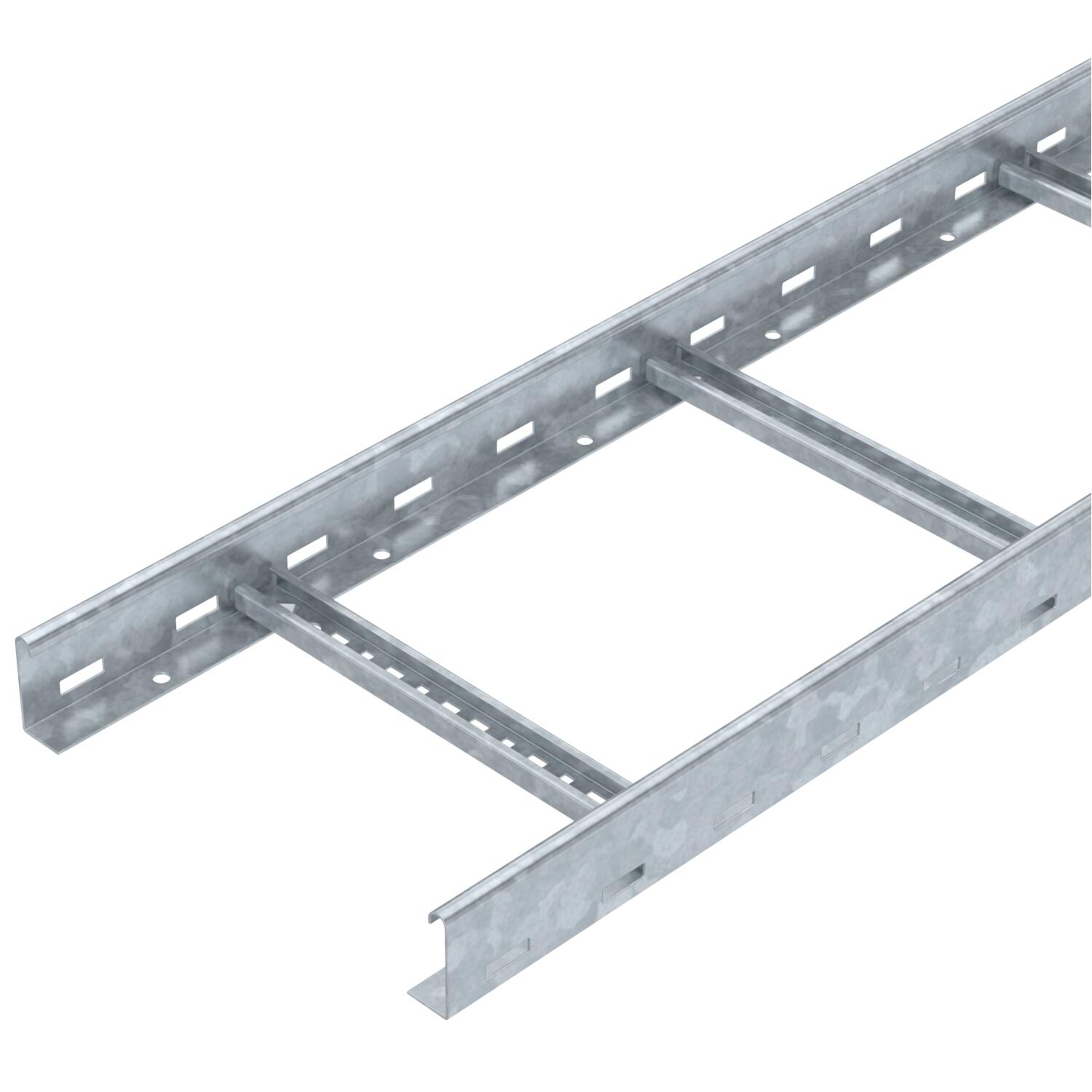

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, su suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo fiksatoriais. Skersinių įpjovos matmuo yra 16,5 mm, tinkama 2056 tipo apkaba.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp atramų 4,5 m	0,3 kN/m
Atstumas tarp atramų 5,0 m	0,2 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	6,6515 kg CO2e / 1 Metras
Dydis	60x300x6000
Ilgis	6000 mm
Matmuo B	300 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	120 cm²
Naudingasis skerspjūvis	12000 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	300 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	ne	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	ne	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	ne	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	ne	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	ne	6209651	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Tiesinė jungtis FT	LVG 60 FT	6208843	Vienetas	10 Vienetas
90° alkūnė 60 FT	LB 90 630 R3 FT	6225064	Vienetas	1 Vienetas
Daugiafunkcė jungtis FT	LMFV 630 FT	6225732	Vienetas	1 Vienetas
Dangtis su pasukamu užraktu FT	DRL 300 FT	6051383	m	3 m
Pertvara 45 DD	TSG 45 DD	6062321	m	3 m
