Kabelinės kopėčios LCIS 60, 6 m C30 A4 6000 | 200 | 1,5 | ne

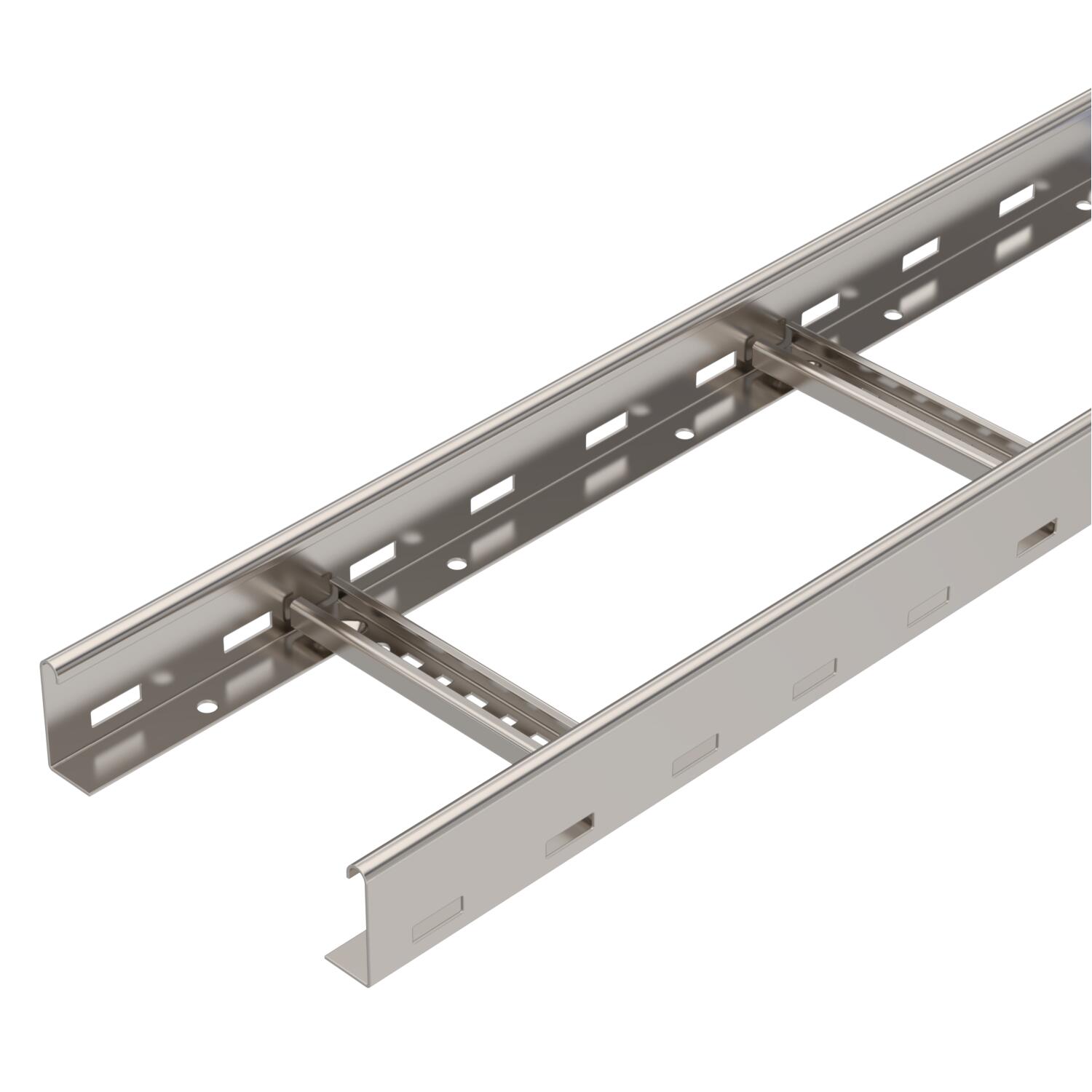

Kabelinės kopėčios LCIS 60, 6 m C30 A4

Art. Nr. 6207202 | EAN 4012196431960

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp atramų 4,5 m	0,3 kN/m
Atstumas tarp atramų 5,0 m	0,2 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	13,5051 kg CO2e / 1 Metras

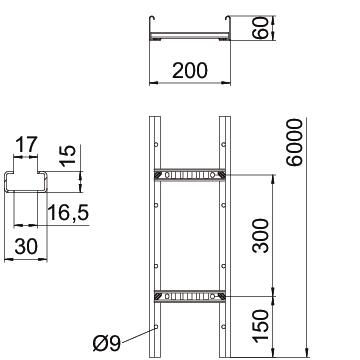

Dydis	60x200x6000
Ilgis	6000 mm
Matmuo B	200 mm

Medžiaga	Plienas, nerūdijantis, 1.4571
Naudingasis skerspjūvis	8000 mm²
Naudingasis skerspjūvis	80 cm²
Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	200 mm
Skersinio griovelio matmuo	17,00
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	ne	6207202	m	6 m

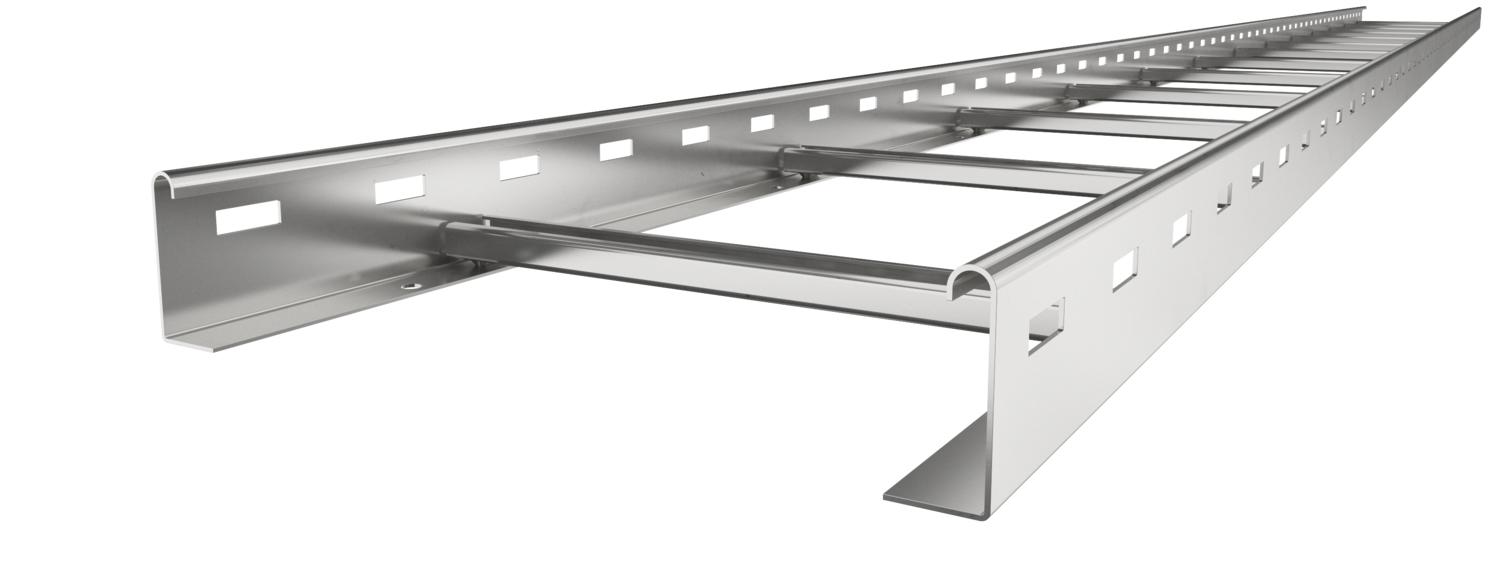

LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	ne	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	ne	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	ne	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	ne	6207210	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu A4	DRL 200 A4	6052981	m	3 m
Tiesinė jungtis A4	LVG 60 A4	6208835	Vienetas	10 Vienetas
Jungtis kampams A4	LWVG 60 A4	6208891	Vienetas	10 Vienetas
Lankstinė jungtis A4	LGVG 60 A4	6208932	Vienetas	10 Vienetas
90° kampas 60 A4	LB 90 620 R3 A4	6225102	Vienetas	1 Vienetas

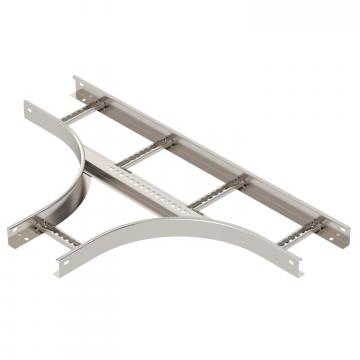

T formos detalė 60 A4	LT 620 R3 A4	6225270	Vienetas	1 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Pertvara 45 A4	TSG 45 A4	6062028	m	3 m
