Kabelinės kopėčios LCIS 60, 6 m C30 A2 6000 | 300 | 1,5 | ne

Kabelinės kopėčios LCIS 60, 6 m C30 A2

Art. Nr. 6207254 | EAN 4012196431694

Art. Nr. / Tipas

Ilgis	6000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

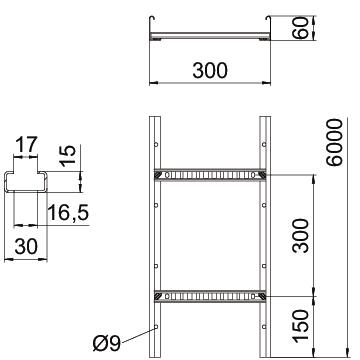

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo gnybtais. Skersinių įpjovos matmuo yra 16,5 mm, tinkamas apkabinamasis gnybtas yra 2056 tipo.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp atramų 4,5 m	0,3 kN/m
Atstumas tarp atramų 5,0 m	0,2 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	14,7094 kg CO2e / 1 Metras
Dydis	60x300x6000
Ilgis	6000 mm
Matmuo B	300 mm

Medžiaga	Plienas, nerūdijantis, 1.4301
Naudingasis skerspjūvis	120 cm²
Naudingasis skerspjūvis	12000 mm²
Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	300 mm
Skersinio griovelio matmuo	16,50
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	nerūdijančio plieno
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	ne	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	ne	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	ne	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	ne	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	ne	6207260	m	6 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis, neperforuotas A2	DRLU 200 A2	6052831	m	3 m
Tiesi jungtis A2	LVG 60 A2	6208846	Vienetas	10 Vienetas
Jungtis kampams A2	LWVG 60 A2	6208898	Vienetas	10 Vienetas
Lankstinė jungtis A2	LGVG 60 A2	6208947	Vienetas	10 Vienetas
90° alkūnė 60 A2	LB 90 630 R3 A2	6225084	Vienetas	1 Vienetas

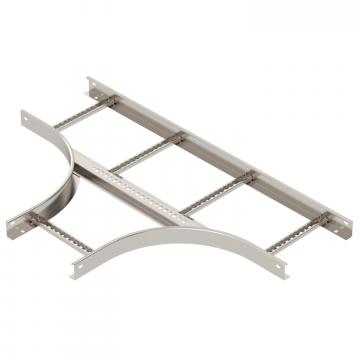

T formos detalė 60 A2	LT 630 R3 A2	6225252	Vienetas	1 Vienetas
Lanksto alkūnės elementas 60 A2	LGBE 630 A2	6225462	Vienetas	1 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Jungiamasis elementas A2	LAS 60 A2	6221386	Vienetas	10 Vienetas
Pertvara 45 A2	TSG 45 A2	6062025	m	3 m
