Kabelinės kopėčios LCIS 60, 3 m C30 FT 3000 | 600 | 1,5 | ne

Kabelinės kopėčios LCIS 60, 3 m C30 FT

Art. Nr. 6209729 | EAN 4012196431779

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Atramos storis	1,5 mm

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Kabelių kopėčios, kurių šonų aukštis yra 60 mm, su suvirintais, į viršų atvirais C30 profilio skersiniais. Užlenkta šoninė užmova, skirta sustiprinti ir apsaugoti kraštus. Prie konsolės tvirtinama LKS 40 tipo fiksatoriais. Skersinių įpjovos matmuo yra 16,5 mm, tinkama BS-H.... tipo apkaba.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 10 dB, su dangteliu – 15 dB.

Techniniai duomenys

Techniniai duomenys

Atramos storis	1,5 mm
Atstumas tarp atramų 1,5 m	3,3 kN/m
Atstumas tarp atramų 2,0 m	2 kN/m
Atstumas tarp atramų 2,5 m	1,3 kN/m
Atstumas tarp atramų 3,0 m	1 kN/m
Atstumas tarp atramų 3,5 m	0,78 kN/m
Atstumas tarp atramų 4,0 m	0,4 kN/m
Atstumas tarp atramų 4,5 m	0,3 kN/m
Atstumas tarp atramų 5,0 m	0,2 kN/m
Atstumas tarp skersinių	300 mm
Aukštis	60 mm
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	8,5706 kg CO2e / 1 Metras
Dydis	60x600x3000
Ilgis	3000 mm
Matmuo B	600 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	240 cm²
Naudingasis skerspjūvis	24000 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Plotis	600 mm
Skersinio griovelio matmuo	17,00
Skersinio tvirtinimas	suvirintas
Skersinių konstrukcija	Profilis, perforuotas
Šoninės užmovos konstrukcija	plokščias profilis
Šonų perforavimas	taip
Spalva	cinko
Sutvirtinta konstrukcija	ne

Techniniai duomenys

LCIS 60 tipo kabelių kopėčių apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Atramos storis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	ne	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	ne	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	ne	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	ne	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	ne	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	ne	6209729	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Dangtis su pasukamu užraktu FT	DRL 600 FT	6051472	m	3 m
Tiesinė jungtis FT	LVG 60 FT	6208843	Vienetas	10 Vienetas
Lankstinė jungtis FT	LGVG 60 FT	6208944	Vienetas	10 Vienetas
Plėtimosi jungtis	LDVG 60 FT	6208970	Vienetas	2 Vienetas
Daugiafunkcė jungtis FT	LMFV 660 FT	6225738	Vienetas	1 Vienetas
90° alkūnė 60 FT	LB 90 660 R3 FT	6225070	Vienetas	1 Vienetas

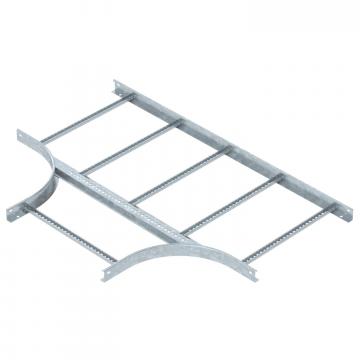

T formos detalė 60 FT	LT 660 R3 FT	6225238	Vienetas	1 Vienetas

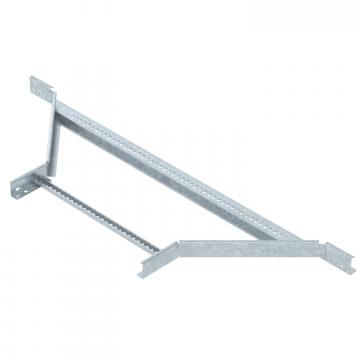

T formos prijungimo detalė 60 FT	LAA 660 R3 FT	6225878	Vienetas	1 Vienetas
Lanksto alkūnės elementas 60 FT	LGBE 660 FT	6225478	Vienetas	1 Vienetas
Apsauginis dangtelis 60	SKH 60 OR	6222537	Pora	40 Pora
Jungiamasis elementas FT	LAS 60 FT	6221378	Vienetas	10 Vienetas
Pertvara 45 DD	TSG 45 DD	6062321	m	3 m
Kampo plokštė DD	LEB 25 DD	6221216	Vienetas	1 Vienetas
Kampo plokštė DD	LEB 50 DD	6221259	Vienetas	1 Vienetas
Įleidimo plokštė DD	ELB-L 60 DD	6103368	m	3 m
