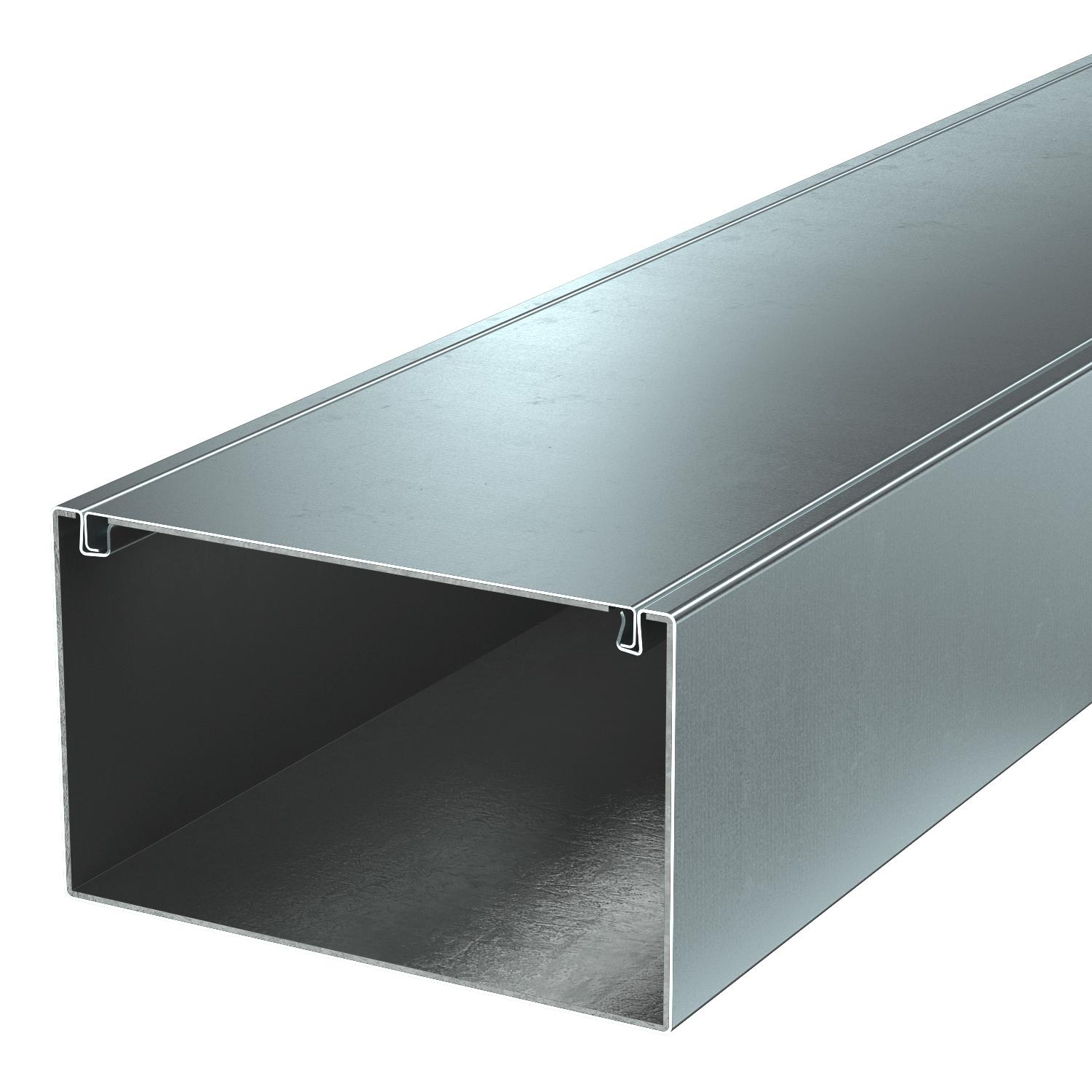

Instaliacinis kanalas su išsipučiančiu priešgaisriniu audiniu PYROLINE® „Rapid PLM“, kanalo aukštis 120 mm, FS
Art. Nr. 7218012 | EAN 4012197351236
- Prekės aprašymas
-
Prekės aprašymasĮmontuojamas metalinis kanalas su išsipučiančiu priešgaisriniu audiniu nuo gaisro apsaugotam kabelių tiesimui. Klasifikuojamas kaip instaliacinis kanalas EI30, EI60 ir EI90 pagal EN 13501-2, patikrinta pagal EN 1366-5. Kilus gaisrui, kanalas per klasifikuojamą trukmę neleidžia plisti gaisrui kanale ir saugo evakuacijos kelius nuo kabelių gaisro poveikio.
Tinka tiesioginiam montavimui ant sienos arba prie lubų, montavimui po sisteminėmis grindimis ar ant atraminių sistemų. Sudūrimo vietų montavimas be įrankių naudojant sujungimo elementą PLM SI. Gali būti montuojamos tik leidime nurodytos iš anksto surinktos tvirtinimo detalės. Dangtelis montuojamas be įrankių ir sudaro galimybę greitam patikrinimui ir pakartotiniam išdėstymui. Patraukta dangtelio iškyša leidžia montuoti dangtelį laipsniškai, kad būtų nuosekliai išlygintas viso kanalo potencialas.
-
- Techniniai duomenys
-
Techniniai duomenys

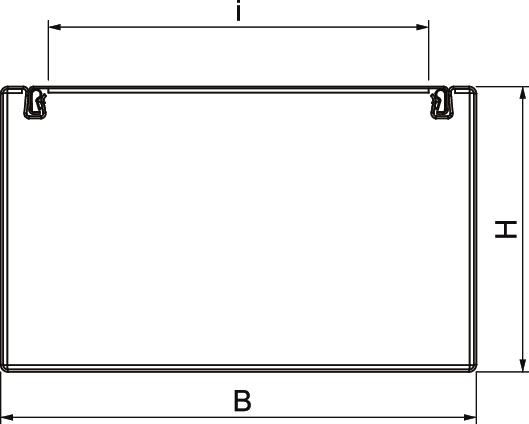

Apvalkalas Plienas Dangtelio tvirtinimas kita Dydis 120x200x2000 Galimos pertvaros taip Klasifikacija EI - montavimo kanalas 90 Matmuo i 162 mm Medžiaga Plienas Naudingasis skerspjūvis 18500 mm² Paviršius cinkuotas juostiniu būdu Perforuota taip Saugos laipsnis IK kodas IK10 Spalva cinko Ugniai atsparių pusių skaičius 4 Matmenys
Aukštis 120 mm Ilgis 2000 mm Matmuo B 200 mm Matmuo H 120 mm Plotis 200 mm Vidinis aukštis 114 mm Vidinis plotis 194 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 3,1395 kg CO2e / 1 Metras CO₂ Footprint (GWP) 3,1395 kg CO₂e Declared Unit (LCA) Metras Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Apsauginiai dažai PYROCOAT®
ASX-K 7202310 1 Vienetas
Fiksatorius
RKV3V
RKV3V 6288700 20 Vienetas - Atsisiuntimai
-
Duomenų lapas PLM D 1220 FS / 7218012 , 0.16MB , pdfKatalogas Fire protection ducts , 8.99MB , pdfES atitikties deklaracija PLM D 1220 FS / 7218012 , 0.22MB , pdfEksploatacinių savybių deklaracija PLM D 1220 FS / 7218012 , 0.78MB , pdfREACH Atitikties deklaracija PLM D 1220 FS / 7218012 , 0.12MB , pdfRoHS Atitikties deklaracija PLM D 1220 FS / 7218012 , 0.13MB , pdfPrekės ženklo leidimas VDE marks approval PYROLINE Rapid PLM , 0.27MB , pdfEksploatacijos leidimas Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdfNėra šio gaminio aprašymų

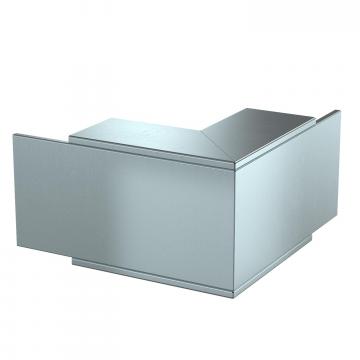

Išorinis kampas, kanalo aukštis 120 mm, FS

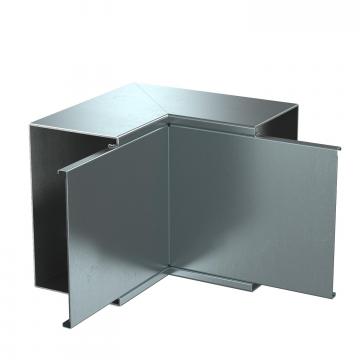

Vidinis kampas, kanalo aukštis 120 mm, FS

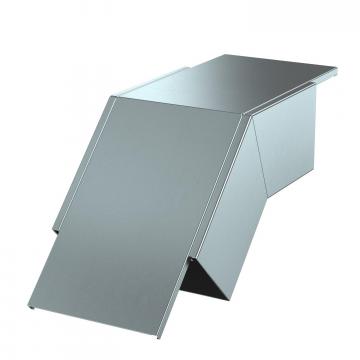

Plokščiasis kampas, kanalo aukštis 120 mm, FS

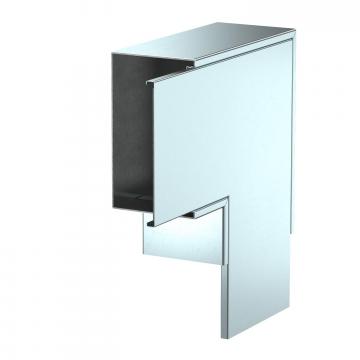

Vertikali alkūnė, kylanti, kanalo aukštis 120 mm, FS
Vertikali alkūnė, besileidžianti, kanalo aukštis 120 mm, FS

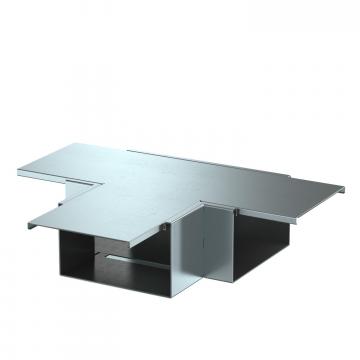

T formos atšaka, kanalo aukštis 120 mm, FS
Tiesus trumpinamasis elementas, kanalo aukščiui nuo 120 mm iki 80 mm, FS

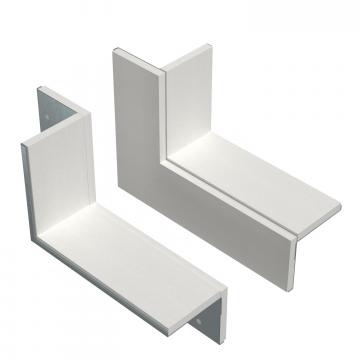

Laikiklio prie sienos rinkinys, dvipusis, kampiniam montavimui, kanalo aukštis 120 mm, FS

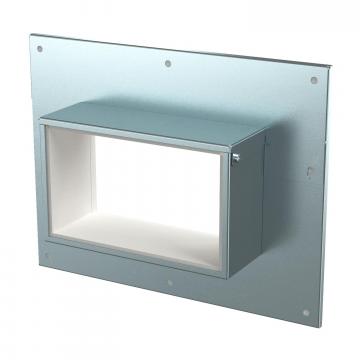

Sieninė sujungimo detalė, trijų ir keturių pusių, kanalo aukštis 120 mm, FS

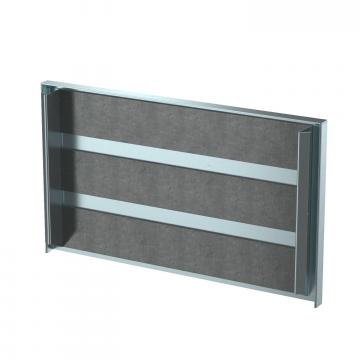

Galinis dangtelis, kanalo aukštis 120 mm, FS
Dangtelių laikiklis, kanalo plotis 200 mm

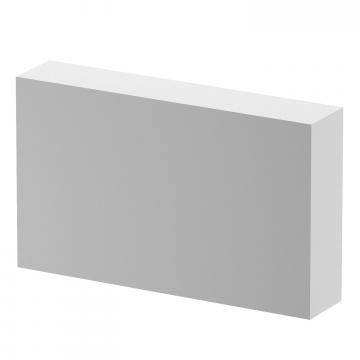

Putų tarpiklis, kanalo aukštis 120 mm

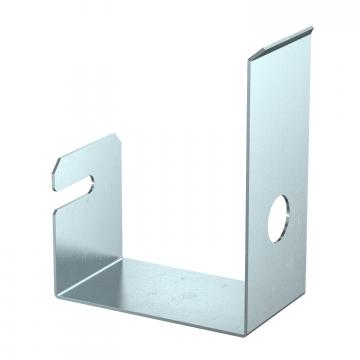

Kabelių apkaba montavimui prie sienos, kanalo aukštis 120 mm

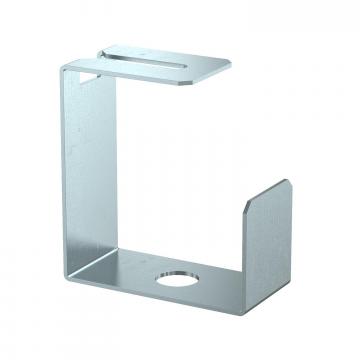

Kabelių apkaba montavimui prie lubų, kanalo aukštis 120 mm

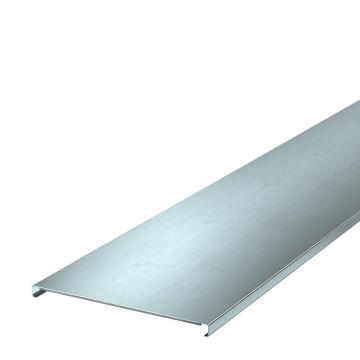

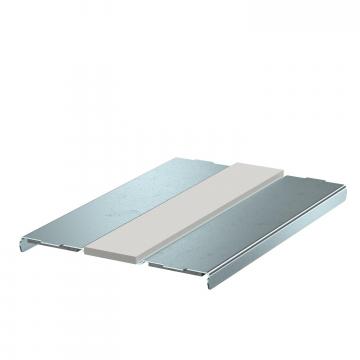

Instaliacinio kanalo dangtelis, kanalo plotis 200 mm, FS

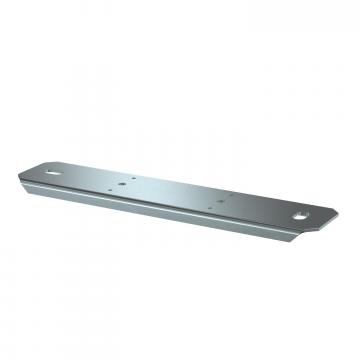

Laikiklis, kanalo plotis 200 mm, FS
