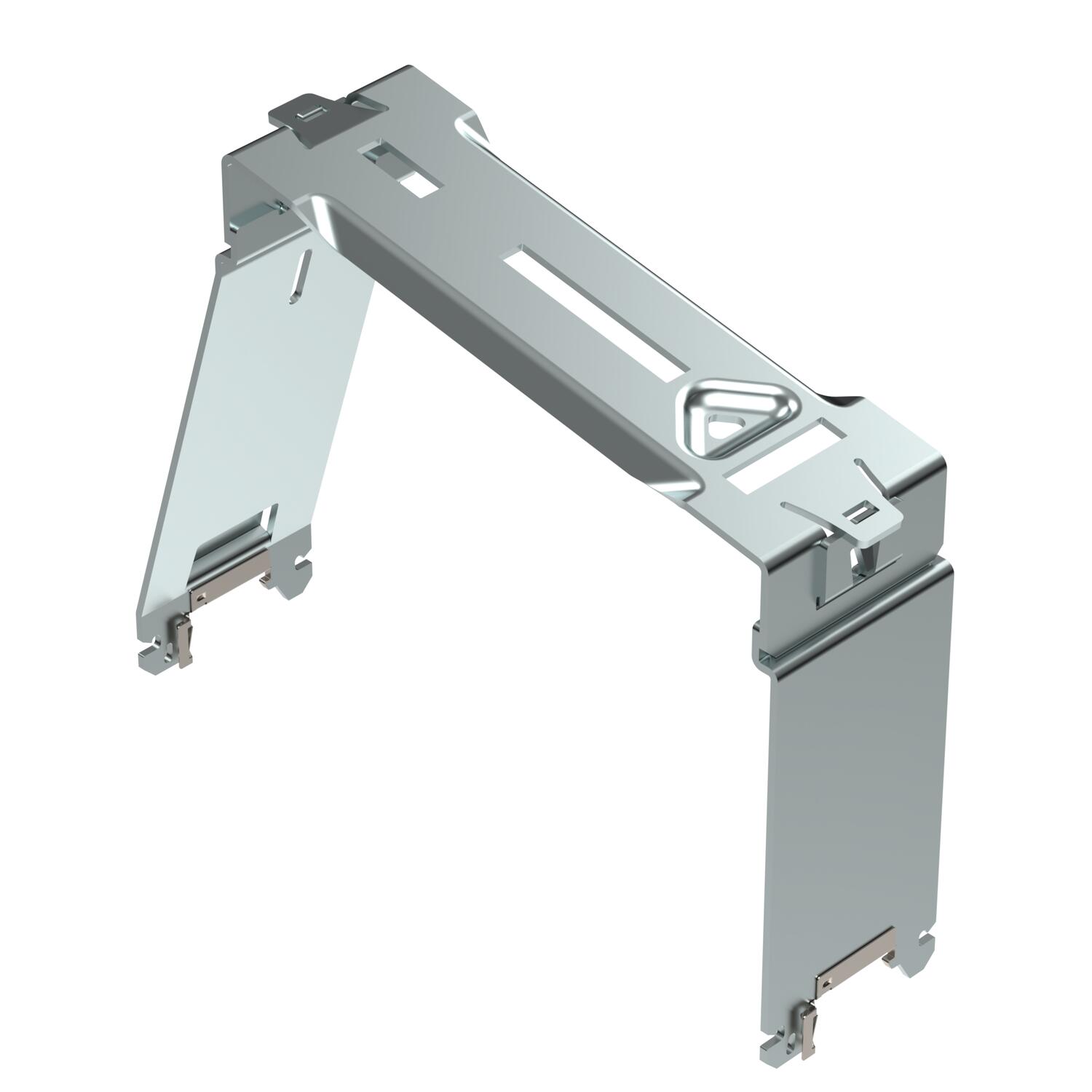

Ilga atrama FV moduliui tvirtinti pietų kryptimi, plokščias stogas
Art. Nr. 5901665 | EAN 4012197514143
- Prekės aprašymas
-
Prekės aprašymasIlga atrama montuoti fotovoltiniams moduliams ant plokščių stogų pietų kryptimi. Montavimas derinant atraminį profilį TPF 35 ir universalų gnybtą KLU arba galinius ir tarpinius gnybtus su spyruoklėmis (KLE F/KLZ F). Pasvirimo kampas 10°. Prispaudžiamas tvirtinimas ant atraminio profilio.
- Techniniai duomenys
-
Techniniai duomenys
Dydis 306,8x242,2x80 Fotovoltinės sistemos sujungimo ir tvirtinimo elemento tipas Other Maks. pasvirimo kampas 10 ° Medžiaga Plienas Min. pasvirimo kampas 10 ° Paviršius cinkuotas juostiniu būdu, cinkas / aliuminis, „Double Dip“ Reguliuojamas ne Spalva cinko With module earthing ne Matmenys
Aukštis 237,7 mm Ilgis 281,4 mm Plotis 80 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas STLS AD DD / 5901665 , 0.16MB , pdfMontavimo instrukcija PV mounting systems Magic PV Flat Basic , 3.93MB , pdfNėra šio gaminio aprašymų
