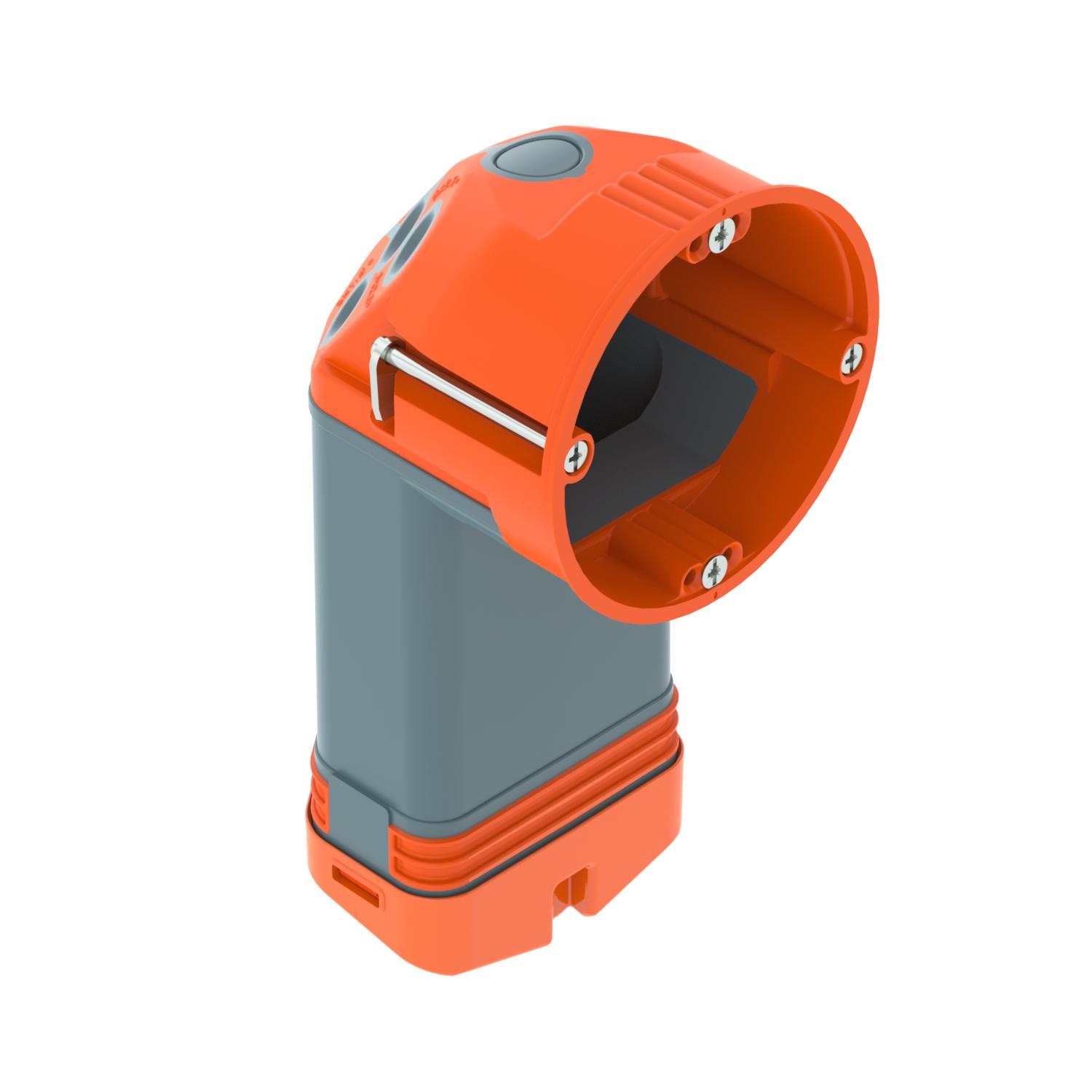

HW tuščiavidurių sienų elektronikos dėžutė 74, sandari, su elastomero kišene
Art. Nr. 2003828 | EAN 4012197276676
- Prekės aprašymas
-
Prekės aprašymasTuščiavidurių sienų elektronikos dėžutė su membraniniu įvadu ir vieta papildomiems laidams, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 75 mm, o plokščių storis – nuo 5 iki 35 mm.
• 2 x 3 varžtų gaubtai
• Prietaisų varžtai, apkabos tvarslės
• 2 įvadai, skirti 3 x 1,5 mm² NYM kabeliams
• 2 įvadai, skirti 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• 2 įvadai, skirti 5 x 2,5 mm² arba 7 x 1,5 mm² NYM kabeliams
• 2 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm laidų erdvės grindų plote
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

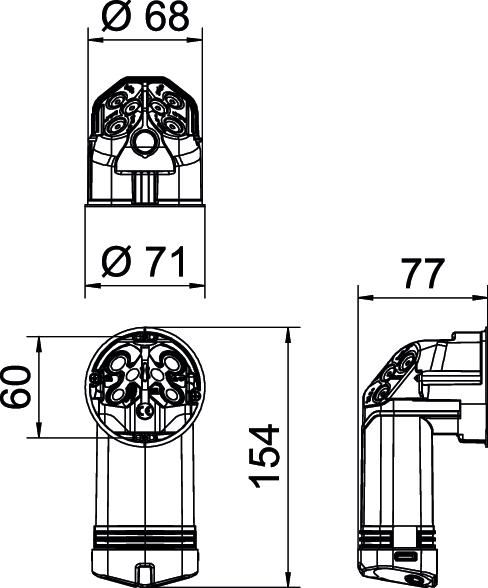

Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Atstumas tarp dangčio varžtų 61 mm Aukštis 77 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,2212 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Forma kita Frezos skylės skersmuo 68 mm Įdėklų skaičius 1 Ilgis 154 mm Išmatuota įtampa 400 V Įvadų skaičius 8 Kabelių įvadai 3 x 1,5 mm² 2 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kabelių įvadai 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kombinuotieji įvadai Ø 20 / 25 mm 2 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Plotis 71 mm Prietaisų tvirtinimas Varžtai Ramstis Jungiamoji dalis Sandari taip Skersmuo 68 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė / pilka Su varžtais taip Tinka maks. plokštės storiui 35 mm Tinka min. plokštės storiui 5 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HE 74-L / 2003828 , 0.28MB , pdfES atitikties deklaracija HE 74-L / 2003828 , 0.13MB , pdfREACH Atitikties deklaracija HE 74-L / 2003828 , 0.12MB , pdfRoHS Atitikties deklaracija HE 74-L / 2003828 , 0.12MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
