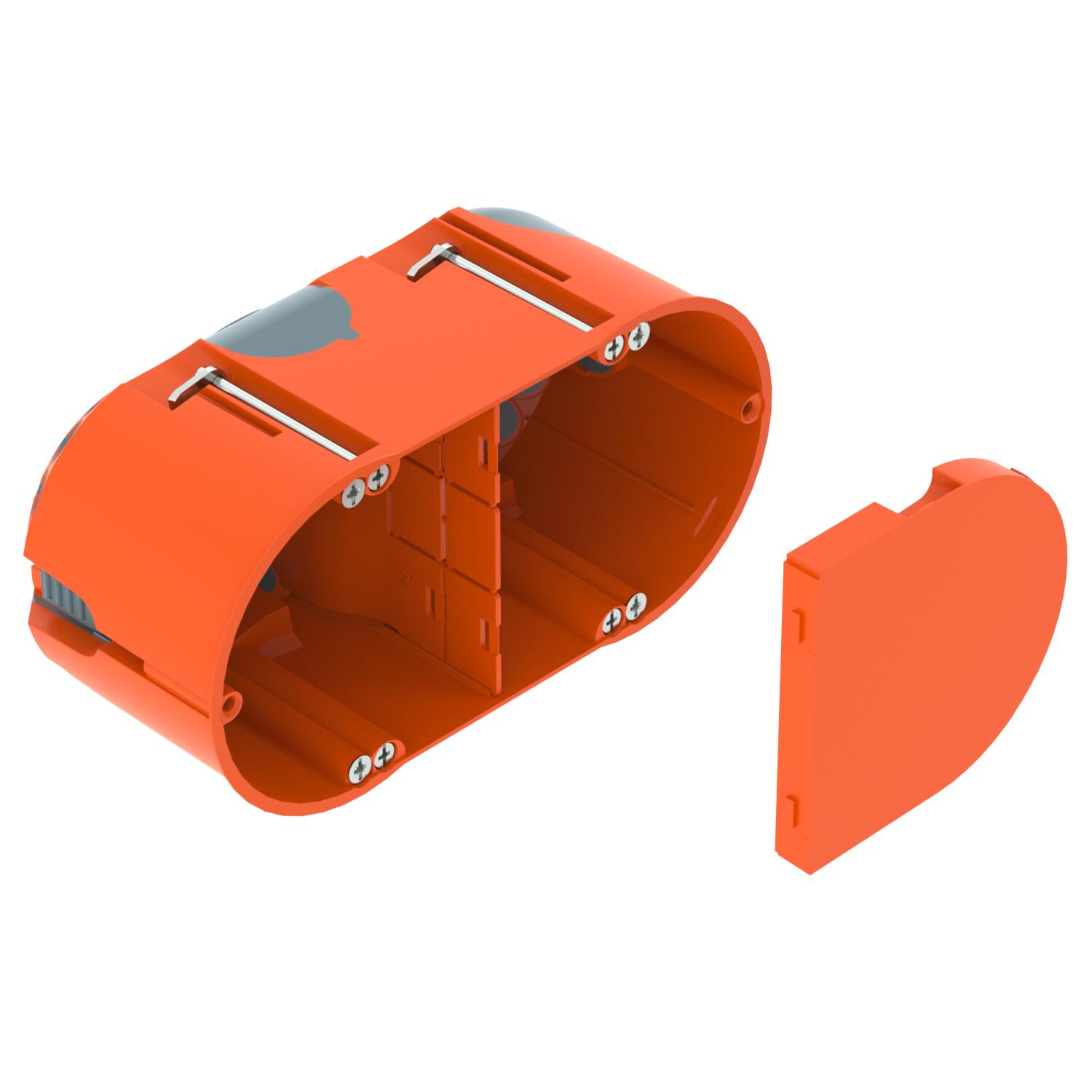

HW tuščiavidurių sienų elektronikos dėžutė 61, sandari
Art. Nr. 2003826 | EAN 4012196865499
- Prekės aprašymas
-
Prekės aprašymasTuščiavidurių sienų elektronikos dėžutė su membraniniais įvadais, dangteliu ir skiriamąja briauna, skirta montuoti į tuščiavidures sienas, kurių konstrukcinis gylis siekia bent 61 mm, o plokščių storis – nuo 5 iki 40 mm.
• 6 varžtai
•Instaliaciniai varžtai, apkabos tvarslės
• 4 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 4 įvadai skirti 3 x 1,5 mm² NYM kabeliams
• 2 įvadai skirti 3 x 2,5 mm² arba 5 x 1,5 mm² NYM kabeliams
• 2 įvadai skirti 5 x 2,5 mm² arba 7 x 1,5 mm² NYM kabeliams
• Sandari jungtis su kitomis instaliacinėmis dėžutėmis ZH 11-V tipo jungiamaisiais elementais
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

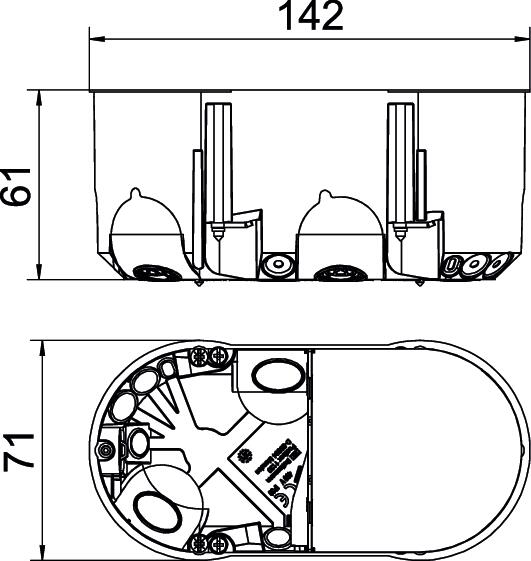

Apsaugos rūšis IP30 Atsparus smūgiams ne Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 850 °C Atstumas tarp prietaiso varžtų 61 mm Aukštis 61 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,2004 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas užfiksuojama Dangtis oranžinė Dydis 142x71 Forma ovalus Frezos skylės skersmuo 68 mm Įdėklų skaičius 2 Ilgis 142 mm Išmatuota įtampa 400 V Įvadų skaičius 14 Kabelių įvadai 3 x 1,5 mm² 4 Kabelių įvadai 3 x 2,5 mm² / 5 x 1,5 mm² 2 Kabelių įvadai 5 x 2,5 mm² / 7 x 1,5 mm² 2 Kombinuotieji įvadai Ø 20 / 25 mm 4 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Plotis 71 mm Prietaisų tvirtinimas Varžtai Ramstis Jungiamoji dalis Sandari taip skirta vamzdžio skersmeniui 20 / 25 mm Spalva oranžinė / pilka Su varžtais taip Tinka maks. plokštės storiui 40 mm Tinka min. plokštės storiui 5 mm Žemos įtampos kabelių įvadai 2 - Visi tipai
- Atsisiuntimai
-
Duomenų lapas HE 61-DV-L / 2003826 , 0.22MB , pdfES atitikties deklaracija HE 61-DV-L / 2003826 , 0.13MB , pdfMontavimo instrukcija HW tuščiavidurių sienų dėžučių montavimo instrukcija , 8.26MB , pdf
