Grindinis liukas GESRA7/10 su rankena
Art. Nr. 7405544 | EAN 4012195104261
- Prekės aprašymas
-

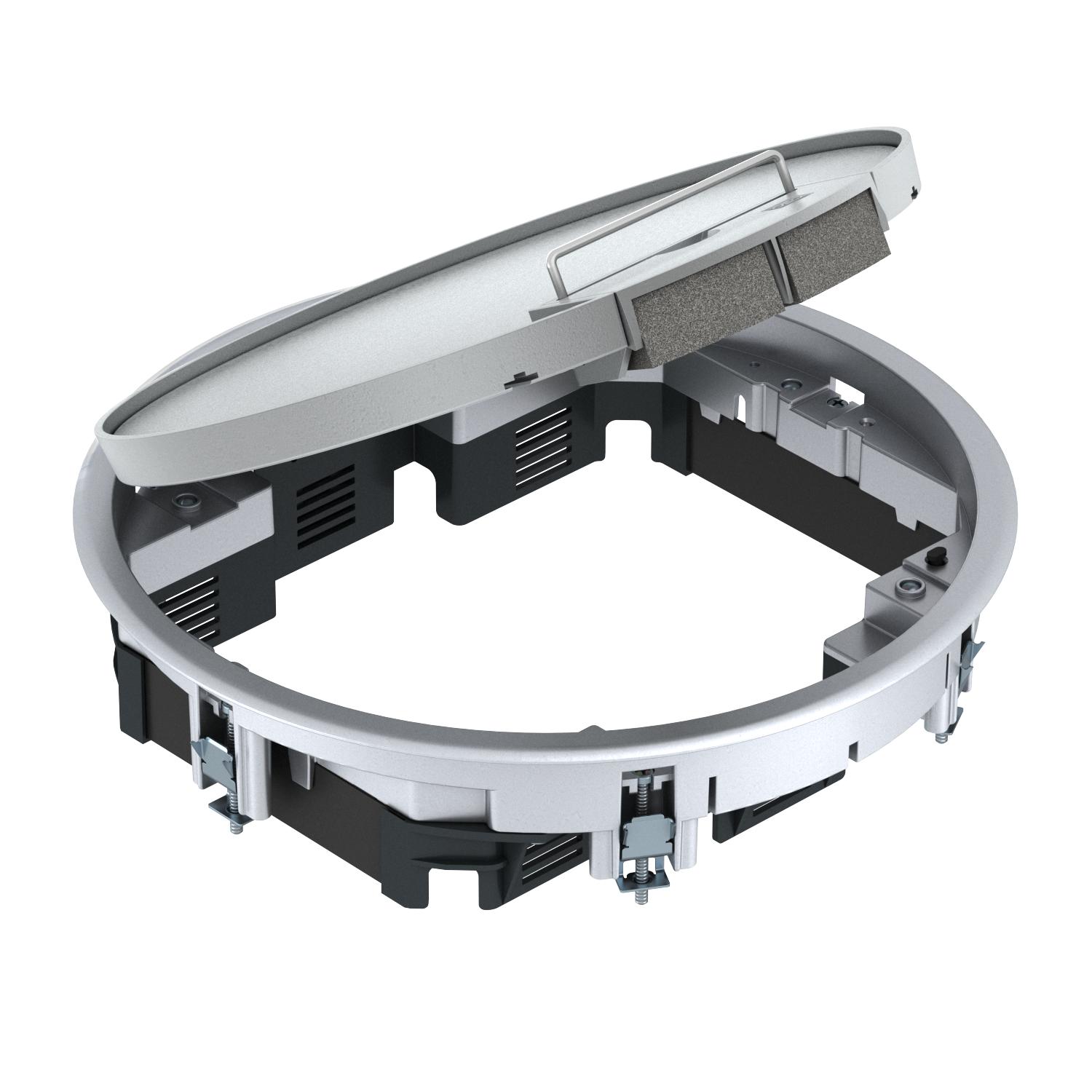

Prekės aprašymasGrindinis liukas su laikiklio apkaba iki 10 „Modul 45“ autonomiškų prietaisų 2 universaliuose laikikliuose UT3 ir UT4, naudojamas kanalų sistemose ir sistemos grindyse vidaus patalpose.
Kabelio išvadas iš poliamido RAL 9011
Įgilinimas grindų dangai atverčiamame dangtyje 5 mm. Pašalinus kietojo kartono užpildą dangtyje, grindų įduba padidėja iki 10 mm.
-
- Techniniai duomenys
-
Techniniai duomenys

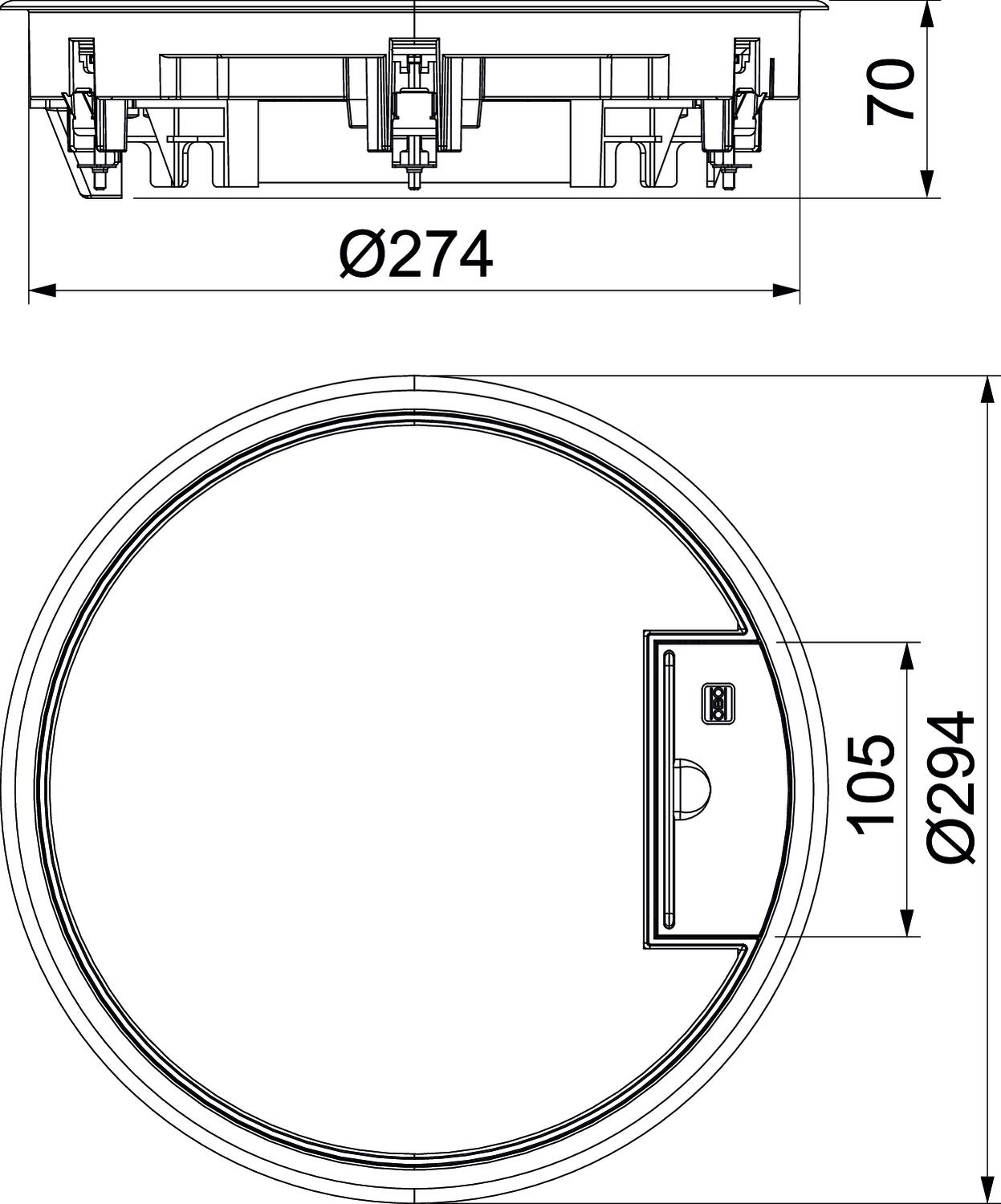

Atidarymo mechanizmas Rankenos juosta Dydis Ø294x71 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Įmontavimo gylis 78 mm Įmontavimo sistemos tipas UT3 / UT4 Įmontavimo skersmuo 275 Įmontuojamų prietaisų skaičius 10 Išorinis skersmuo 294 mm Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Medžiaga Aliuminio liejinys Min. grindų aukštis 78 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis R7 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK10 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Vertikali apkrova, didelis plotas iki 10 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas
Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
Duomenų lapas GESRA7 10U / 7405544 , 0.22MB , pdfES atitikties deklaracija GESRA7 10U / 7405544 , 0.12MB , pdfREACH Atitikties deklaracija GESRA7 10U / 7405544 , 0.13MB , pdfRoHS Atitikties deklaracija GESRA7 10U / 7405544 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GES , 0.12MB , pdfNėra šio gaminio aprašymų
