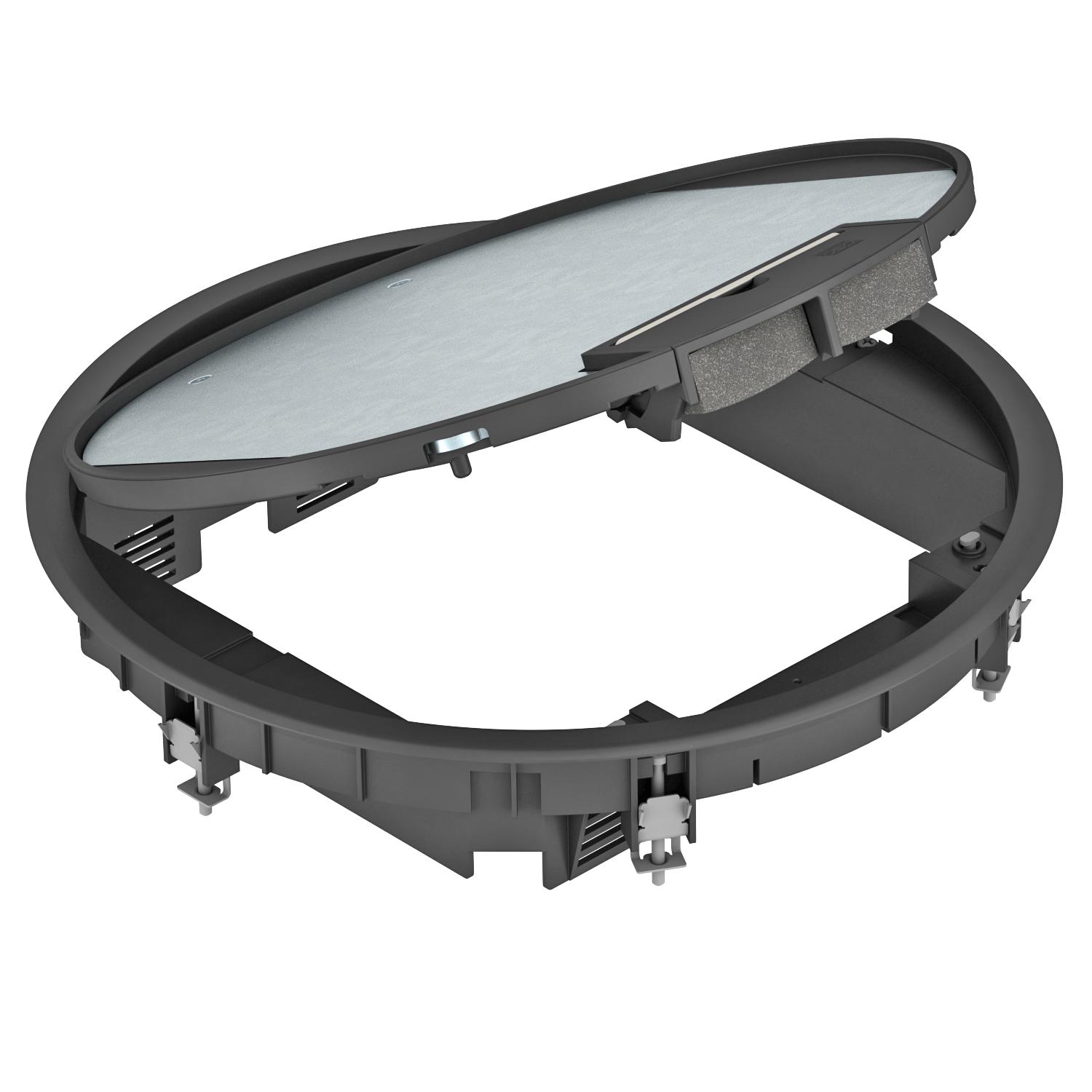

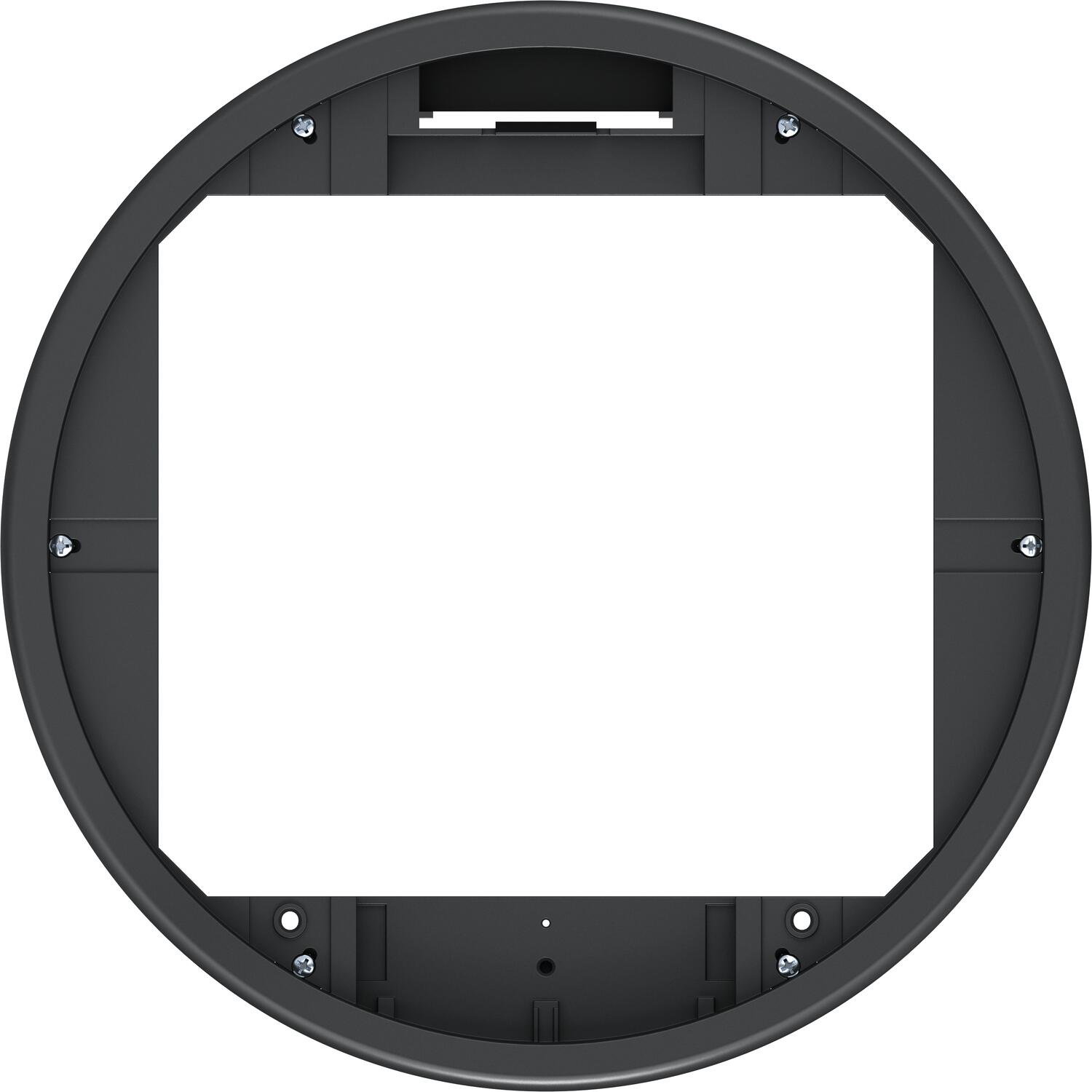

Grindinis liukas GESR9 su rankena
Art. Nr. 7405532 | EAN 4012195104209
- Prekės aprašymas
-
Prekės aprašymasGrindinis liukas skirtas sumontuoti iki 12 vnt. Modul 45 instaliacinių prietaisų į 3 montavimo dėžutes UT4
Galima naudoti iki 9 instaliacinių elementų su 50 centrinių įdėklų.
-
- Techniniai duomenys
-
Techniniai duomenys

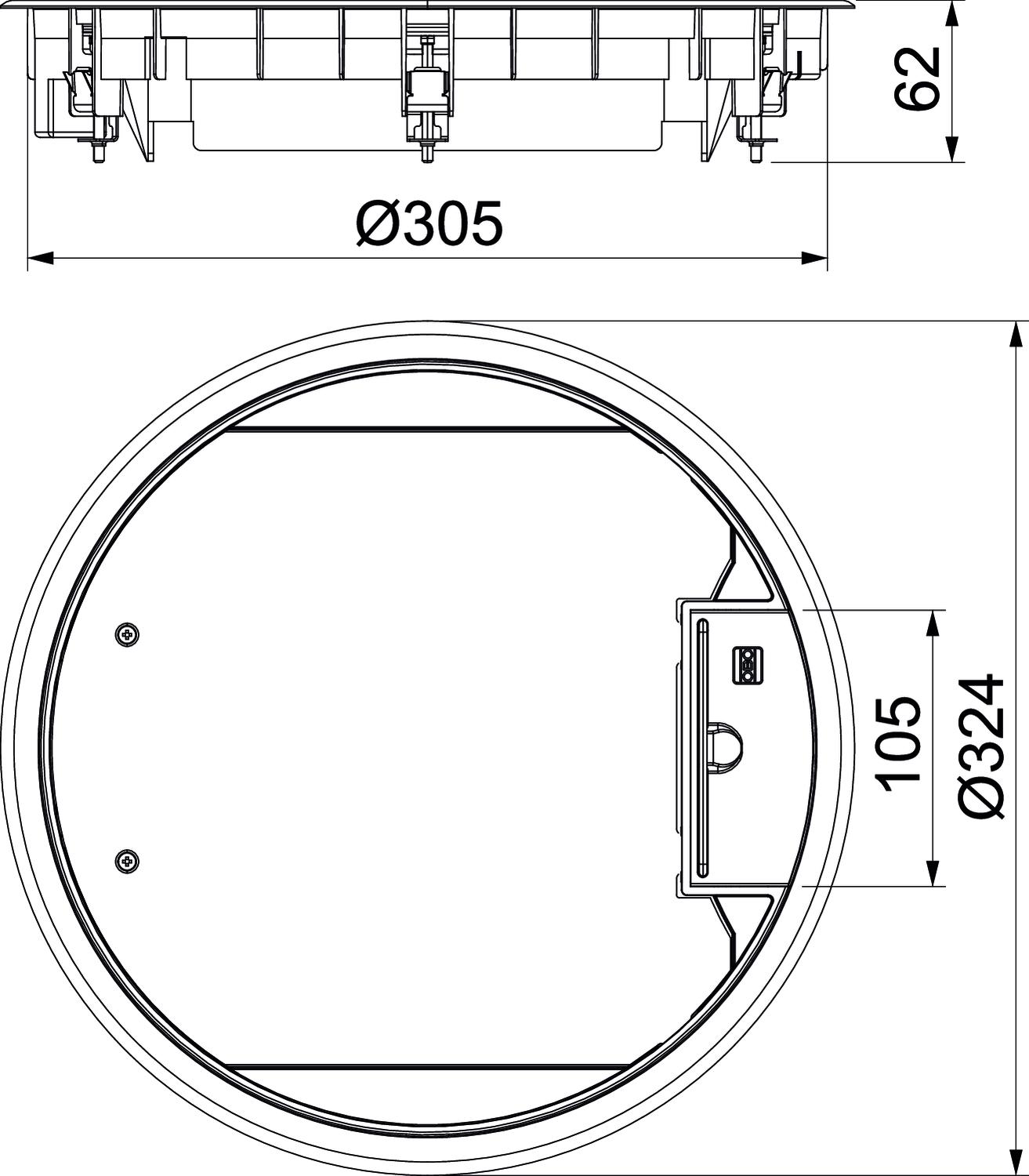

Atidarymo mechanizmas Rankenos juosta Dydis Ø324x61 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Įmontavimo gylis 73 mm Įmontavimo sistemos tipas MT4 / GB3 Įmontavimo skersmuo 305 Įmontuojamų prietaisų skaičius 12 Išorinis skersmuo 324 mm Išvadas apvalus Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Maks. įtempimo zona D 30 mm Medžiaga Poliamidas Min. grindų aukštis 73 mm Min. įtempimo zona D 9 mm Montavimo dėžių skaičius 3 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis R9 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Saugos laipsnis IK kodas IK08 Spalva grafito juodumo RAL 9011 Su grindų dangos išpjova taip Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 5 000 N Vertikali apkrova, mažas plotas iki 3 000 N Matmenys
Aukštis 62 mm Ilgis 324 mm Plotis 324 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 6,8207 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 6,8207 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

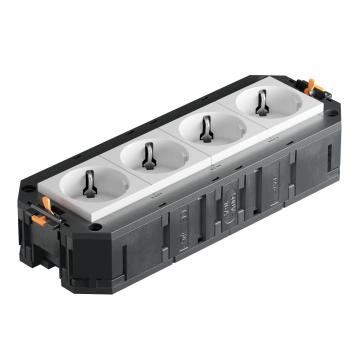

Universalus laikiklis UT4, „Modul 45®“, sistemos ilgis 208 mm
UT4 45 4 7408727 1 Vienetas - Atsisiuntimai
-
