Grindinis liukas GES4
Art. Nr. 7405146 | EAN 4012195890676
- Prekės aprašymas
-

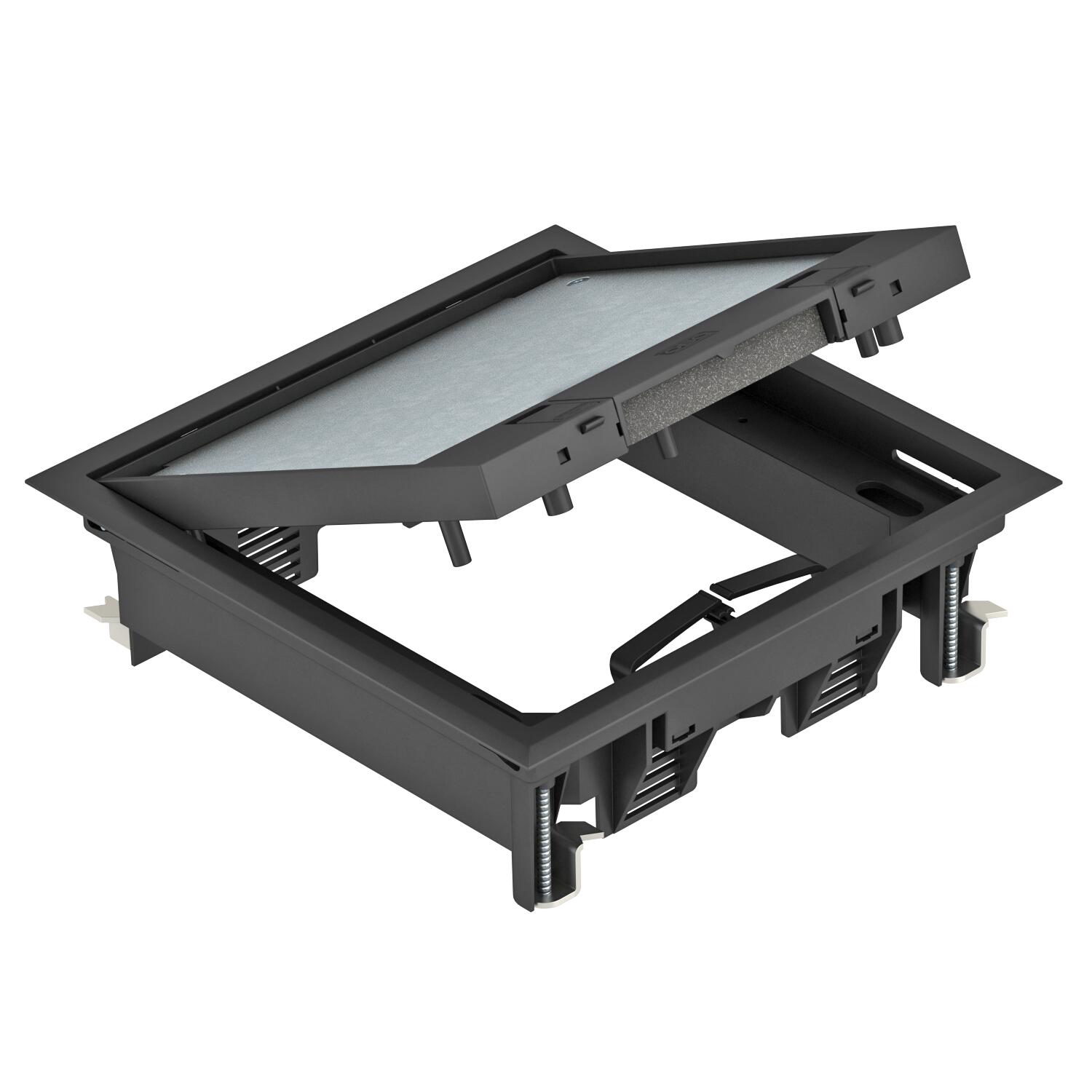

Prekės aprašymasGrindinis liukas, skirtas iki 6 vnt. „Modul 45“ prietaisų su 2 universaliais laikikliais UT3, naudojamas kanalinėje sistemoje ir grindyse.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
Grindinis liukas su fiksatoriumi, dviejų sekcijų, skirtas įmontuoti montavimo laikikliui MT4. Galima sumontuoti dvi APMT2 plokštes.
Įgilinimas grindų dangos fragmentui uždengimo dangtelyje 5 mm, prireikus reguliuojamas iki 3, 8 arba 10 mm.
Galima sumontuoti iki 4 instaliacinių prietaisų su 50 centrine apdaila.
-
- Techniniai duomenys
-
Techniniai duomenys

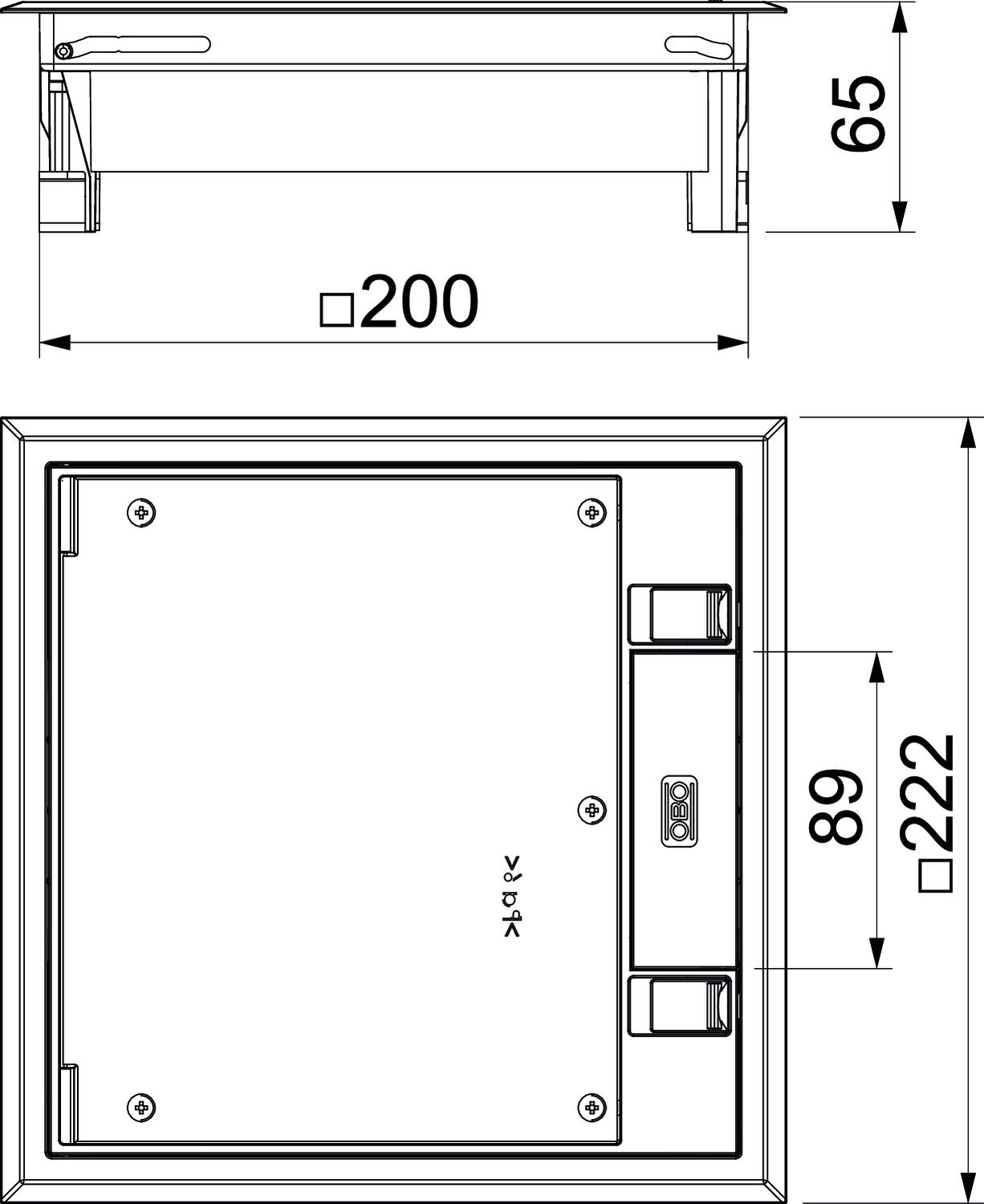

Atidarymo mechanizmas Fiksatorius Dydis 222x222x65 Grindų dangos apsauginis rėmas taip Grindų dangos storis 5 mm Įmontavimo gylis 73 mm Įmontavimo sistemos tipas UT3 Įmontuojamų prietaisų skaičius 6 Išorės ilgio matmuo 222 mm Išorės pločio matmuo 222 mm Išpjovimo matmuo 201x201 mm Išvadas kvadratinis Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Maks. grindų dangos storis 10 mm Maks. įtempimo zona D 75 mm Medžiaga Poliamidas Min. grindų aukštis 73 mm Min. įtempimo zona D 8 mm Min. monolitinių grindų aukštis 73 mm Montavimo dėžių skaičius 2 Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis 4 Prietaisų laikikliai prietaiso dėžutei įtvirtinti taip Pritaikytas didelėms apkrovoms ne Rėmo tipas Apsauginis kilimo rėmas Saugos laipsnis IK kodas IK08 Spalva grafito juodumo RAL 9011 Su grindų dangos išpjova taip Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui taip Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 3 000 N Vertikali apkrova, mažas plotas iki 2 000 N Matmenys
Aukštis 65 mm Ilgis 222 mm Plotis 222 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 3,6377 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 3,6377 kg CO₂e Declared Unit (LCA) Vienetas Declared Unit Quantity (LCA) 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Universalus laikiklis UT3, „Modul 45®“, sistemos ilgis 165 mm
UT3 45 3 7408723 1 Vienetas - Atsisiuntimai
-
