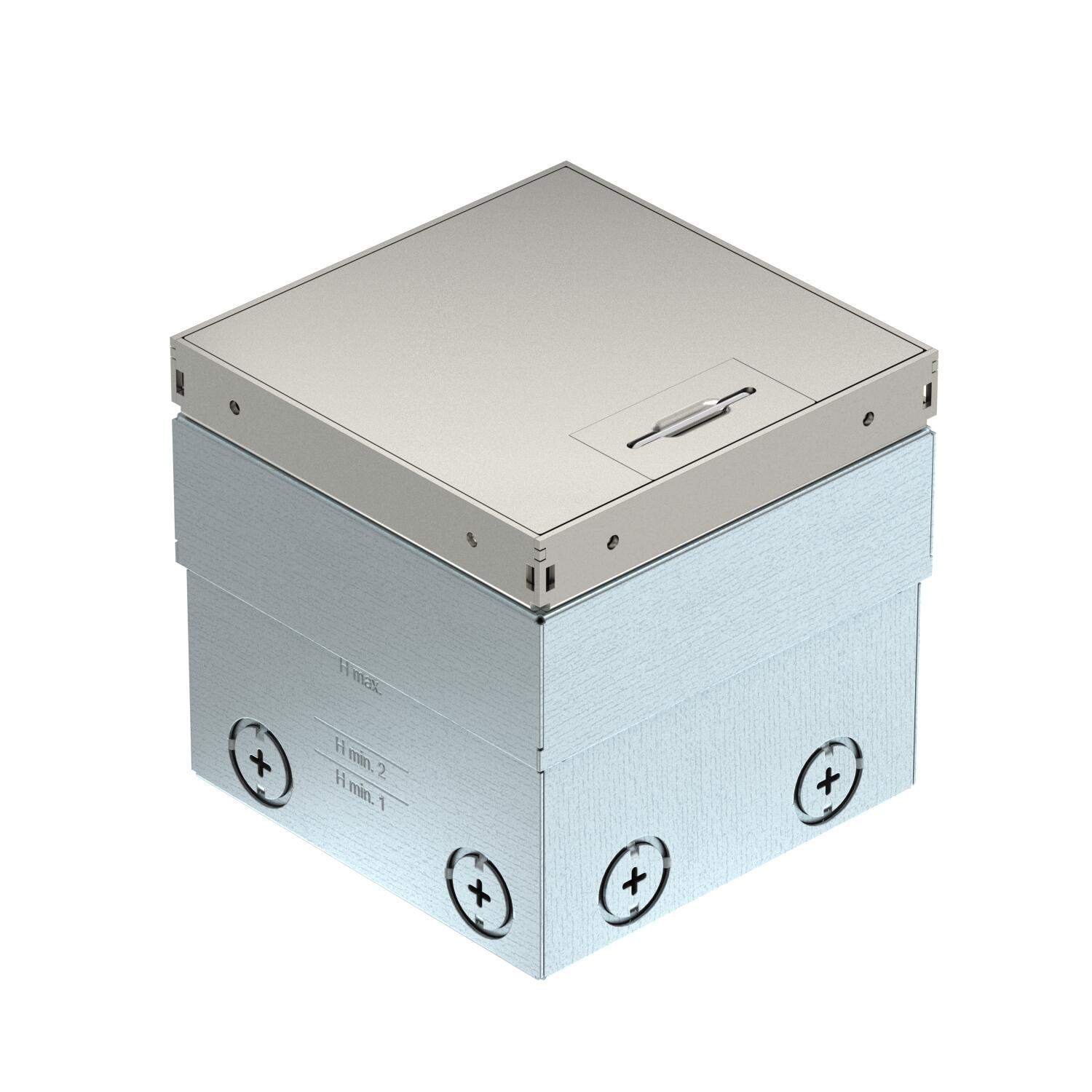

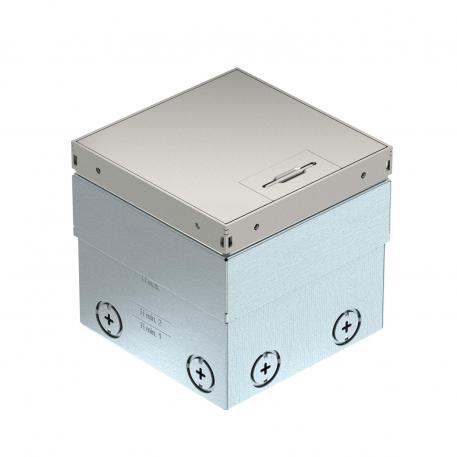

Grindinė instaliacinė dėžutė UDHOME2, su laido išvadu, be išėmos grindų dangai, neįrengta, nerūdijančio plieno
Art. Nr. 7368342 | EAN 4012196692491
- Prekės aprašymas
-
Prekės aprašymasKvadratinis apatinis kištukinis lizdas, skirtas naudoti sauso valymo tuščiavidurėse ir liejamose grindyse patalpose. Įmontuojamasis korpusas su iš anksto suformuotomis įvado angomis vamzdžiams (M20 / M25). Viršutinę dalį galima 4 aukščio reguliavimo atramomis nustatyti pagal grindų dangos viršutinę briauną. Mažiausias montavimo gylis yra 100 mm, aukščio reguliavimo ribos 35 mm.

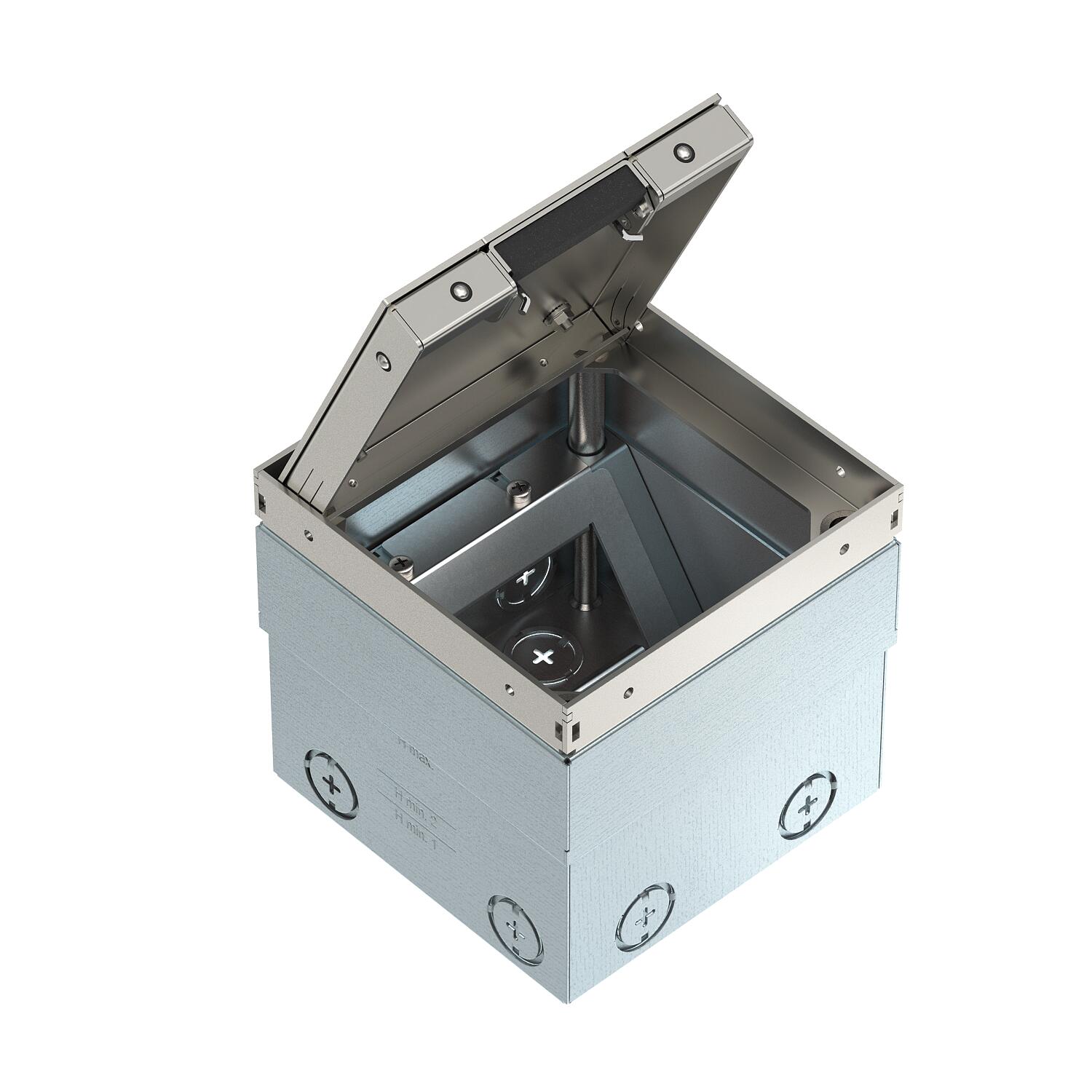

Grindų dangoje matomas nerūdijančio plieno rėmas ir dangtis. Tuščias korpusas, kuriame galima montuoti iki 2 „Modul 45®“ instaliacinių prietaisų montavimo laikiklyje ir 2 duomenų perdavimo lizdus papildomame duomenų perdavimo lizdų laikiklyje. 15 kN apkrova garantuojama tik nenaudojant.
-
- Techniniai duomenys
-
Techniniai duomenys
Atidarymo mechanizmas Rankenos juosta Atitinka ROHS išskyrus Dangčio konstrukcija Dekoratyvinė plokštė Dydis 140x140x110 Grindų dangos apsauginis rėmas ne Įmontuojamų prietaisų skaičius 2 Išvadas kvadratinis Komplektavimas Tuščiasis korpusas Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Maks. grindų aukštis 135 mm Medžiaga Aukštos kokybės plienas, nerūdijantis Min. grindų aukštis 100 mm Naudojamo gaminio panaudojimo sritis 6.101.1 sausa grindų priežiūra Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo gaminio panaudojimo sritis 6.101.1 sausa grindų priežiūra Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Prietaisų dėžučių vardinis dydis 2 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Rėmo tipas Grindų dangos sujungimo briauna Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Su grindų dangos išpjova ne Tarpiklio įmontavimo galimybė ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui ne Tinka pogrindiniam kanalui su dekoratyvine danga ne Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 15 000 N Vertikali apkrova, mažas plotas iki 3 000 N Matmenys

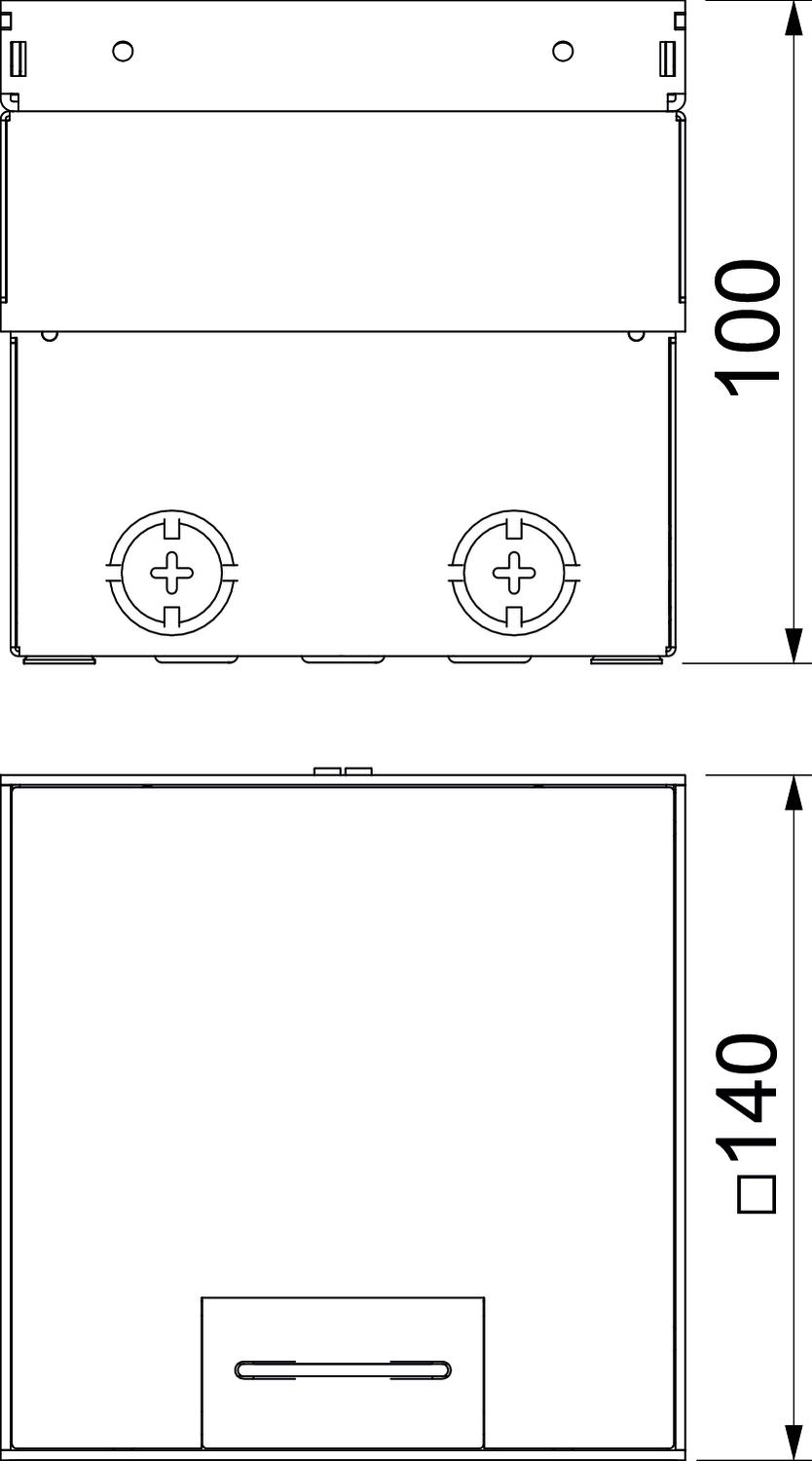

Aukštis 100 mm Ilgis 140 mm Plotis 140 mm CO2 pėdsakas (Product Carbon Footprint)
CO2 vertės nustatymo data 2025-05-14T00:00:00.000+0200 CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 12,8901 kg CO2e / 1 Vienetas CO₂ Footprint (GWP) 12,8901 kg CO₂e Declared Unit Vienetas Declared Unit Quantity 1 - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UDHOME2 laikiklis duomenų lizdams, tipas C
DT UH2 C 7368474 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas A
DT UH2 A 7368470 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas B
DT UH2 B 7368472 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas F
DT UH2 F 7368476 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas LE
DT UH2 LE 7368478 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Reguliuojamo aukščio platforma, skirta grindinės dėžės UDHOME-ONE/UDHOME2 aukščiui padidinti.
HE 60UH2 7368418 1 Vienetas - Atsisiuntimai
-
