Grindinė instaliacinė dėžutė UDHOME2, su laido išvadu, be išėmos grindų dangai, 2-gubas, nerūdijančio plieno
Art. Nr. 7368326 | EAN 4012196692453
- Prekės aprašymas
-

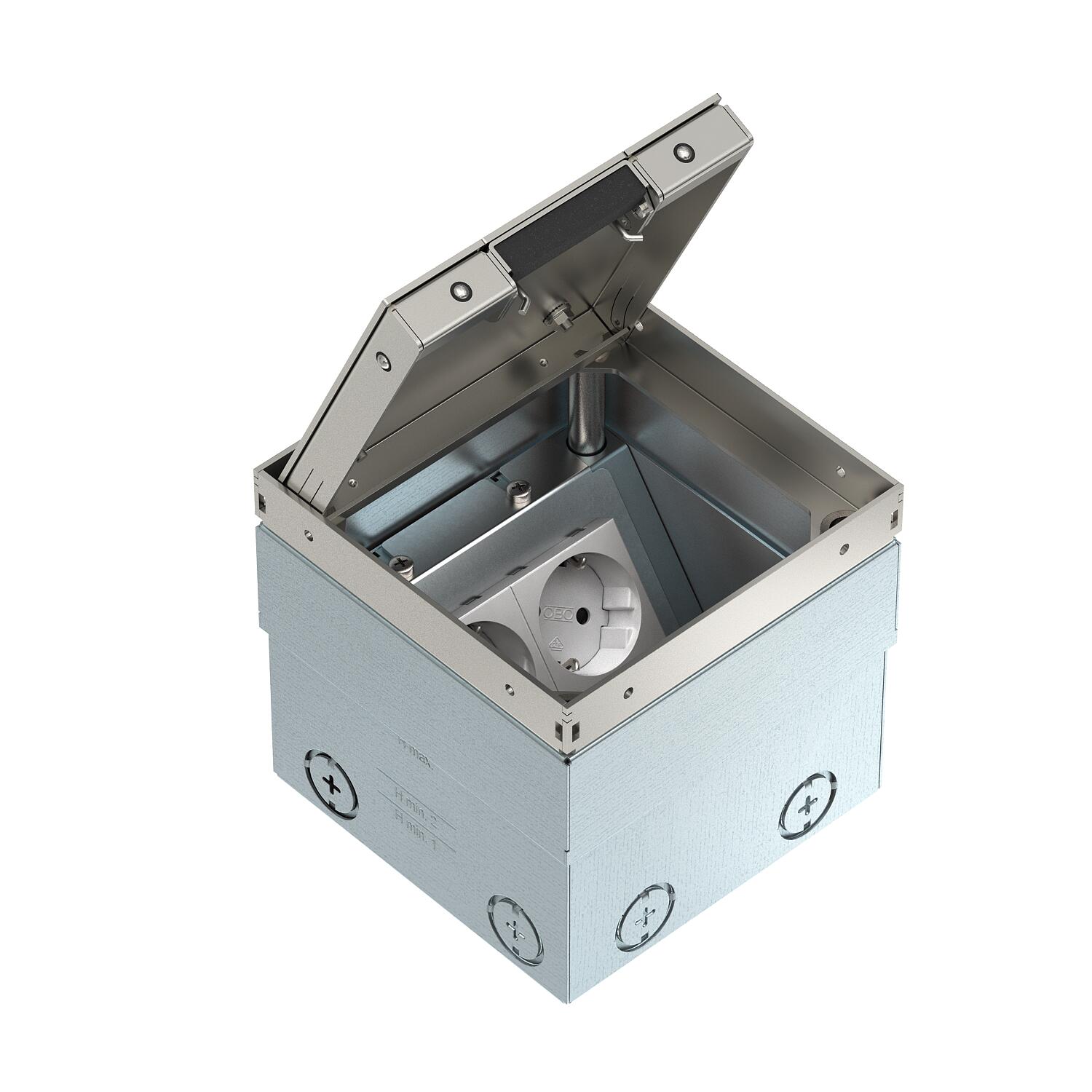

Prekės aprašymasKvadratinis apatinis kištukinis lizdas, skirtas naudoti sauso valymo tuščiavidurėse ir liejamose grindyse patalpose. Įmontuojamasis korpusas su iš anksto suformuotomis įvado angomis vamzdžiams (M20 / M25). Viršutinę dalį galima 4 aukščio reguliavimo atramomis nustatyti pagal grindų dangos viršutinę briauną. Mažiausias montavimo gylis yra 100 mm, aukščio reguliavimo ribos 35 mm.

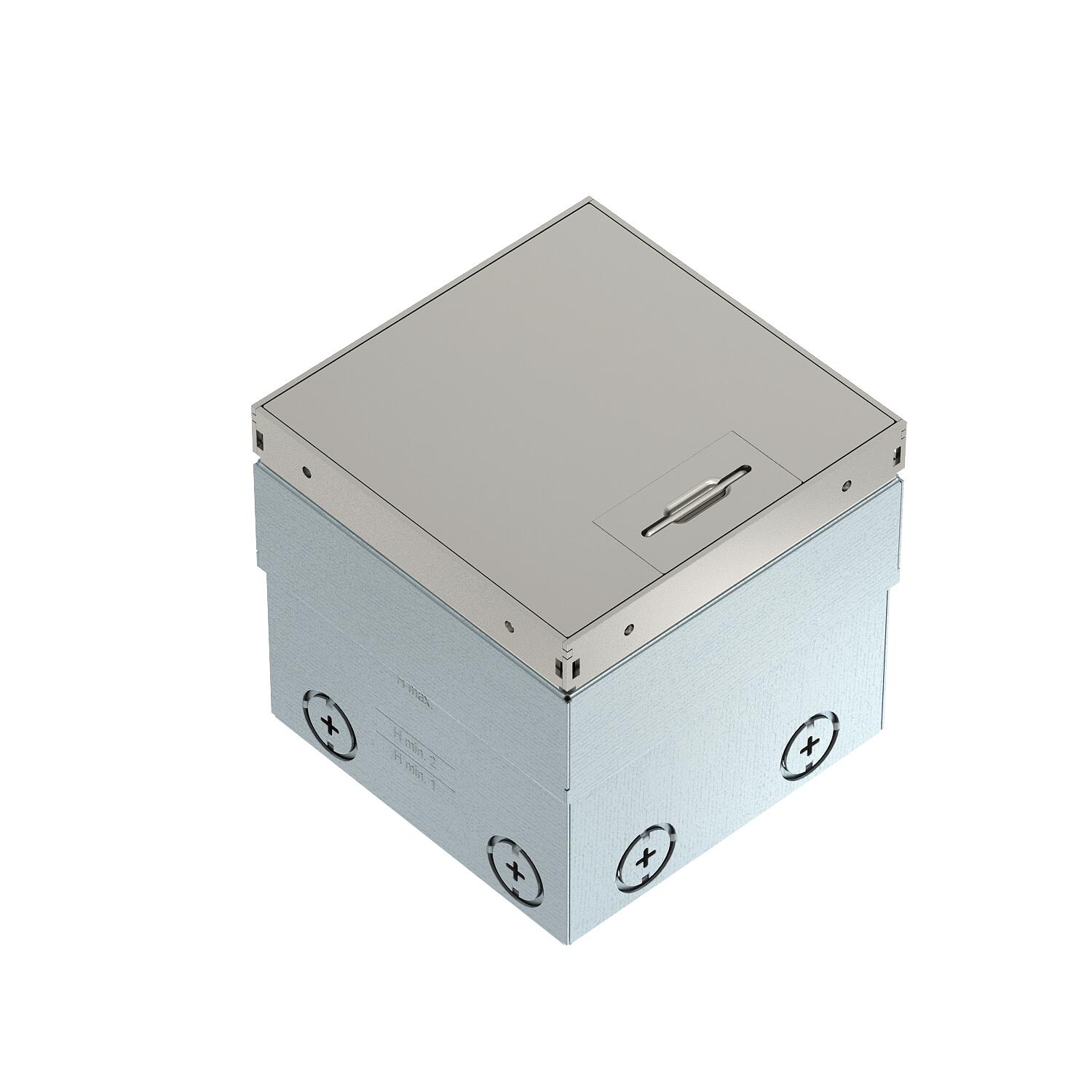

Grindų dangoje matomas nerūdijančio plieno rėmas ir dangtis. Su 2 „Modul 45®“ lizdais montavimo laikiklyje ir papildomu duomenų perdavimo lizdų laikikliu iki 2 duomenų jungčių modulių. 15 kN apkrova garantuojama tik nenaudojant.
-
- Techniniai duomenys
-
Techniniai duomenys

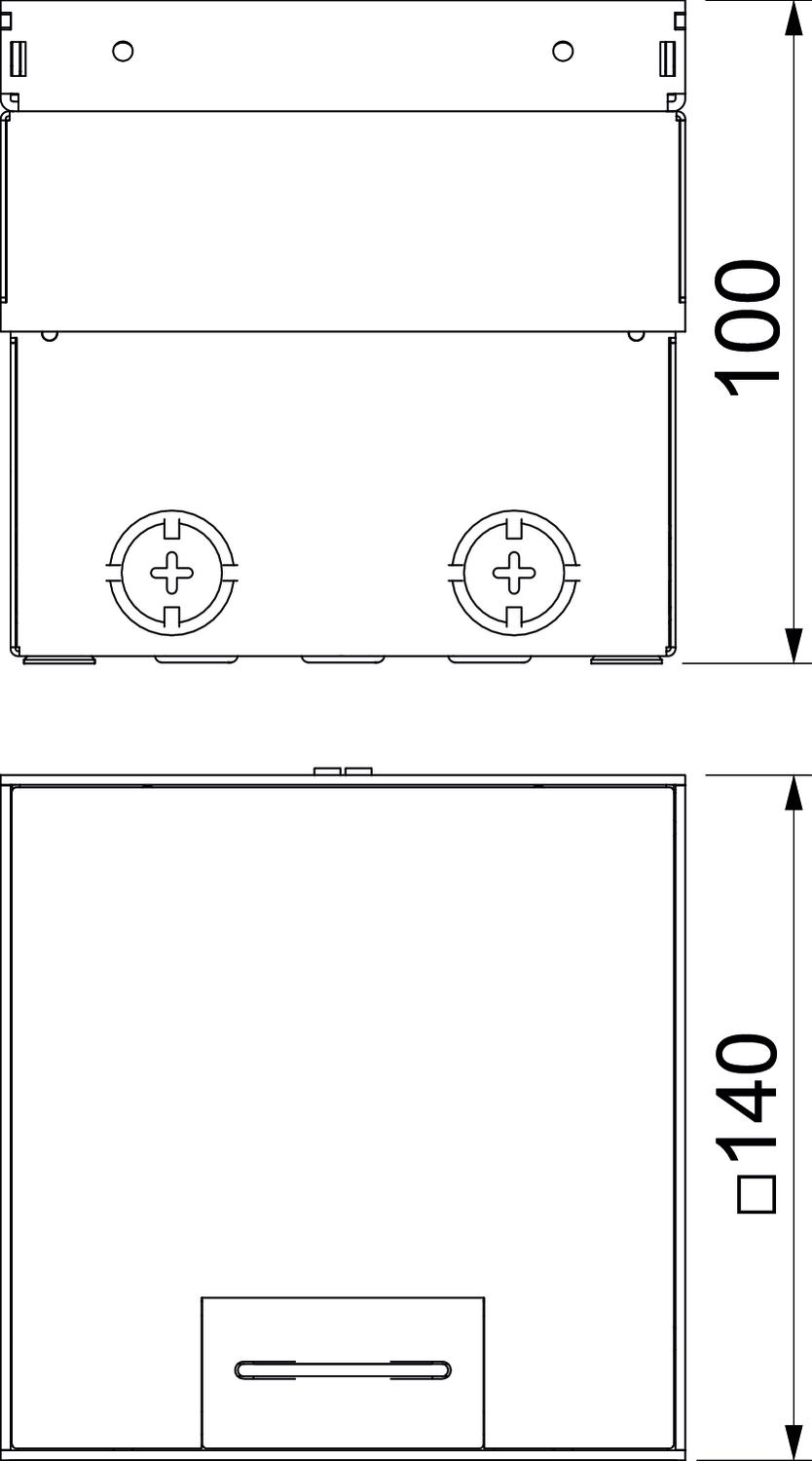

Atidarymo mechanizmas Rankenos juosta Aukštis 100 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 13,2091 kg CO2e / 1 Vienetas Dangčio konstrukcija Dekoratyvinė plokštė Dydis 140x140x110 Grindų dangos apsauginis rėmas ne Ilgis 140 mm Įmontuojamų prietaisų skaičius 2 Išvadas kvadratinis Komplektavimas Dvigubas VDE kištukinis lizdas Laido išvado tipas Atverčiamas kabelio išvadas Leidimai VDE Maks. grindų aukštis 135 mm Medžiaga Aukštos kokybės plienas, nerūdijantis Min. grindų aukštis 100 mm Naudojamo gaminio panaudojimo sritis 6.101.1 sausa grindų priežiūra Naudojamo įrenginio IP apsaugos būdas IP20 Nenaudojamo gaminio panaudojimo sritis 6.101.1 sausa grindų priežiūra Nenaudojamo įrenginio IP apsaugos būdas IP00 Pagrindo priežiūra sausas Plotis 140 mm Prietaisų dėžučių vardinis dydis 2 Prietaisų laikikliai prietaiso dėžutei įtvirtinti ne Pritaikytas didelėms apkrovoms ne Rėmo tipas Grindų dangos sujungimo briauna Saugos laipsnis IK kodas IK10 Standartas EN 50085-2-2 Su grindų dangos išpjova ne Tinka drėgnam valymui ne Tinka montuoti dvigubose grindyse taip Tinka pogrindiniam kanalui ne Tinka pogrindiniam kanalui su dekoratyvine danga ne Tinka tuščiavidurėms grindims taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne Vertikali apkrova, didelis plotas iki 15 000 N Vertikali apkrova, mažas plotas iki 3 000 N - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UDHOME2 laikiklis duomenų lizdams, tipas C
DT UH2 C 7368474 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas A
DT UH2 A 7368470 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas B
DT UH2 B 7368472 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas F
DT UH2 F 7368476 1 Vienetas
UDHOME2 laikiklis duomenų lizdams, tipas LE
DT UH2 LE 7368478 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Reguliuojamo aukščio platforma, skirta grindinės dėžės UDHOME-ONE/UDHOME2 aukščiui padidinti.
HE 60UH2 7368418 1 Vienetas - Atsisiuntimai
-
