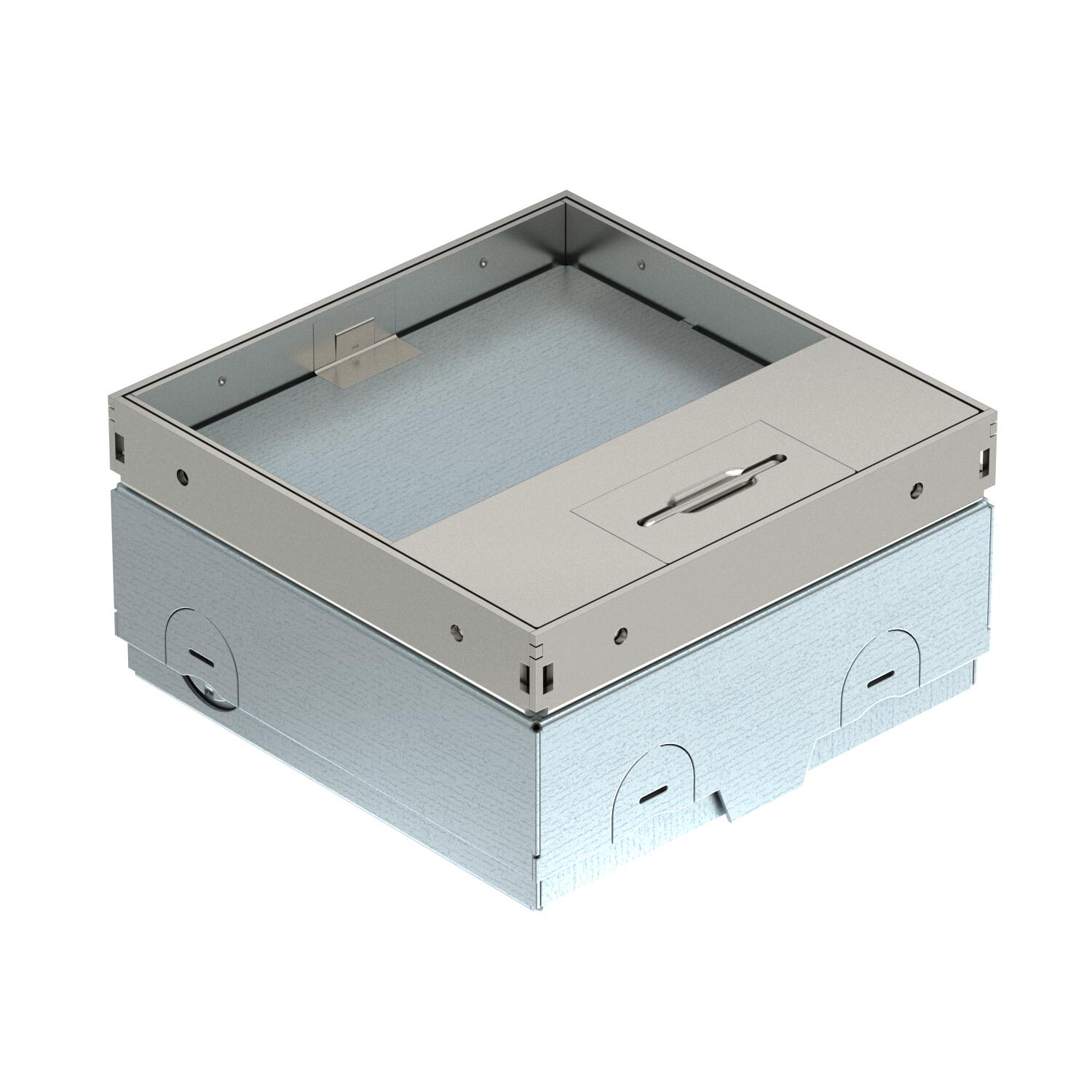

Grindinė instaliacinė dėžutė UDHOME-ONE, su išėma grindų dangai, laisvai įrengiamas, nerūdijančio plieno Grindų dangos išpjova

Grindinė instaliacinė dėžutė UDHOME-ONE, su išėma grindų dangai, laisvai įrengiamas, nerūdijančio plieno

Art. Nr. 7368282 | EAN 4012196874606

Art. Nr. / Tipas	7368282 / UDHOME-ONE GV15

Dangčio konstrukcija	Grindų dangos išpjova

Prekės aprašymas

Prekės aprašymas

Kvadratinis apatinis kištukinis lizdas, skirtas naudoti sauso valymo sistemose ir liejamose grindyse patalpose. Įmontuojamasis korpusas su iš anksto suformuotomis įvado angomis vamzdžiams (M20 / M25). Viršutinę dalį galima 4 aukščio reguliavimo atramomis nustatyti pagal grindų dangos viršutinę briauną. Mažiausias montavimo gylis yra 75 mm, aukščio reguliavimo ribos 30 mm. Grindų dangoje matomas nerūdijančio plieno rėmas ir dangtis. Dangtis su išėma grindų dangai. 15 kN apkrova garantuojama tik nenaudojant. Tuščias korpusas „Modul 45®“ instaliuojamam prietaisui ir duomenų perdavimo lizdas. Pristatomame komplekte uždarytas užaklinta plokšte.
Montuojant 2-gubą VDE/NF kištukinį lizdą per montavimo laikiklį, kampinį kištuką galima naudoti tik tada, kai montavimo aukštis yra ne mažesnis kaip 90 mm. Žemesniame montavimo aukštyje naudokite tiesų kištuką.

Techniniai duomenys

Techniniai duomenys

Atidarymo mechanizmas	Rankenos juosta
Atitinka ROHS	išskyrus
Dangčio konstrukcija	Grindų dangos išpjova
Dydis	140x140x75
Gaminio serija	UDHOME-ONE
Grindų dangos apsauginis rėmas	ne
Grindų dangos storis	15 mm
Įmontuojamų prietaisų skaičius	2
Komplektavimas	Tuščiasis korpusas
Laido išvado tipas	Atverčiamas kabelio išvadas
Leidimai	VDE
Maks. grindų aukštis	105 mm
Medžiaga	Aukštos kokybės plienas, nerūdijantis
Min. grindų aukštis	75 mm
Naudojamo gaminio panaudojimo sritis	6.101.1 sausa grindų priežiūra
Naudojamo įrenginio IP apsaugos būdas	IP20

Nenaudojamo gaminio panaudojimo sritis	6.101.1 sausa grindų priežiūra
Nenaudojamo įrenginio IP apsaugos būdas	IP00
Pagrindo priežiūra	sausas
Prietaisų laikikliai prietaiso dėžutei įtvirtinti	ne
Pritaikytas didelėms apkrovoms	ne
Saugos laipsnis IK kodas	IK10
Su grindų dangos išpjova	taip
Tarpiklio įmontavimo galimybė	ne
Tinka drėgnam valymui	ne
Tinka montuoti dvigubose grindyse	taip
Tinka pogrindiniam kanalui	ne
Tinka pogrindiniam kanalui su dekoratyvine danga	ne
Tinka tuščiavidurėms grindims	taip
Tinka užbetonuojamam uždaram pogrindiniam kanalui	ne
Vertikali apkrova, didelis plotas	iki 15 000 N
Vertikali apkrova, mažas plotas	iki 3 000 N

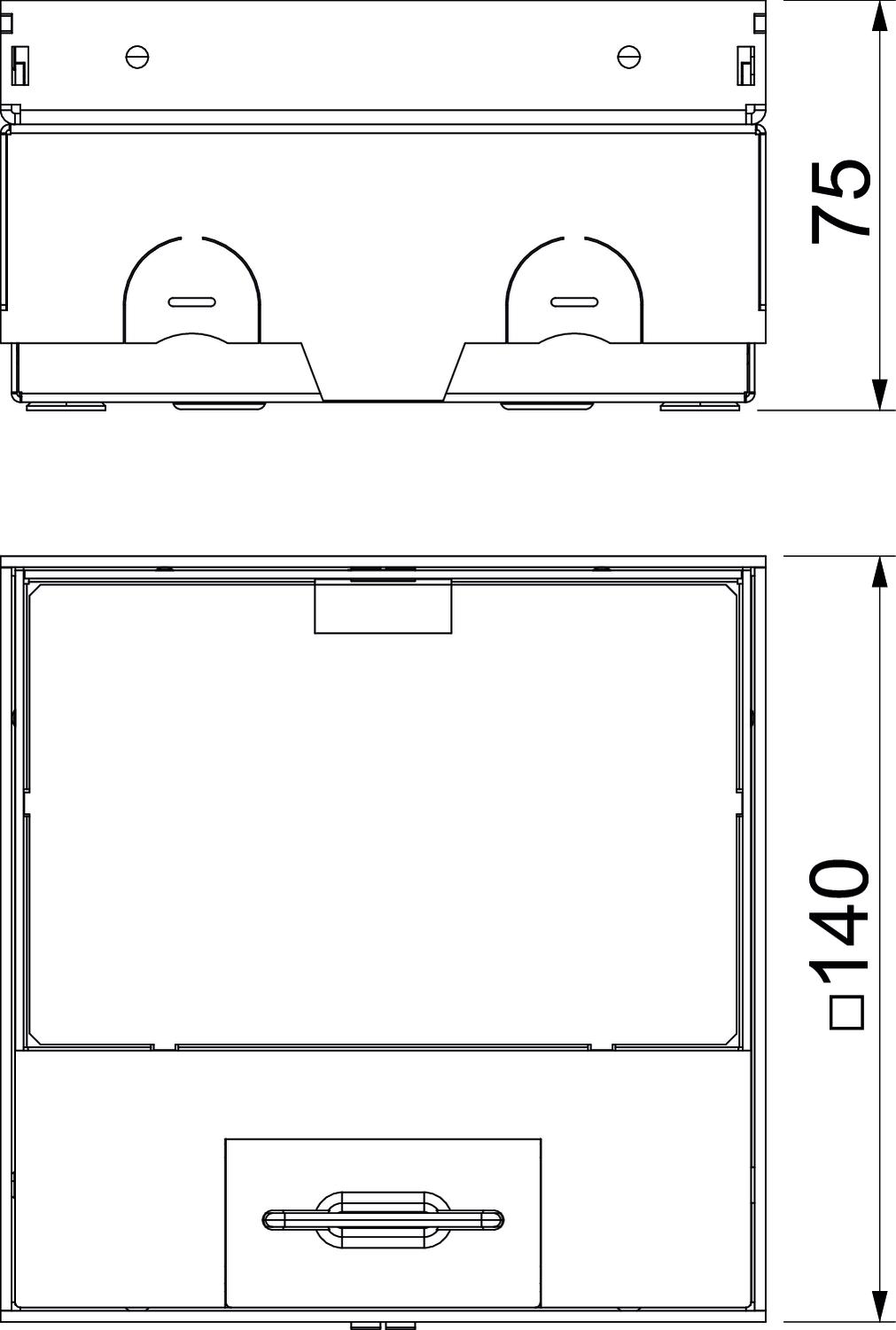

Matmenys

Aukštis	75 mm
Ilgis	140 mm

Plotis	140 mm

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-21T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	11,5281 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	11,5281 kg CO₂e
