Generatoriaus paskirstymo dėžutė, tipas 2, 1 laidui IP67

Generatoriaus paskirstymo dėžutė, tipas 2, 1 laidui

Art. Nr. 5088405 | EAN 4012197365080

Art. Nr. / Tipas	5088405 / PVG- C1000K 100

Apsaugos rūšis	IP67

Prekės aprašymas

Prekės aprašymas

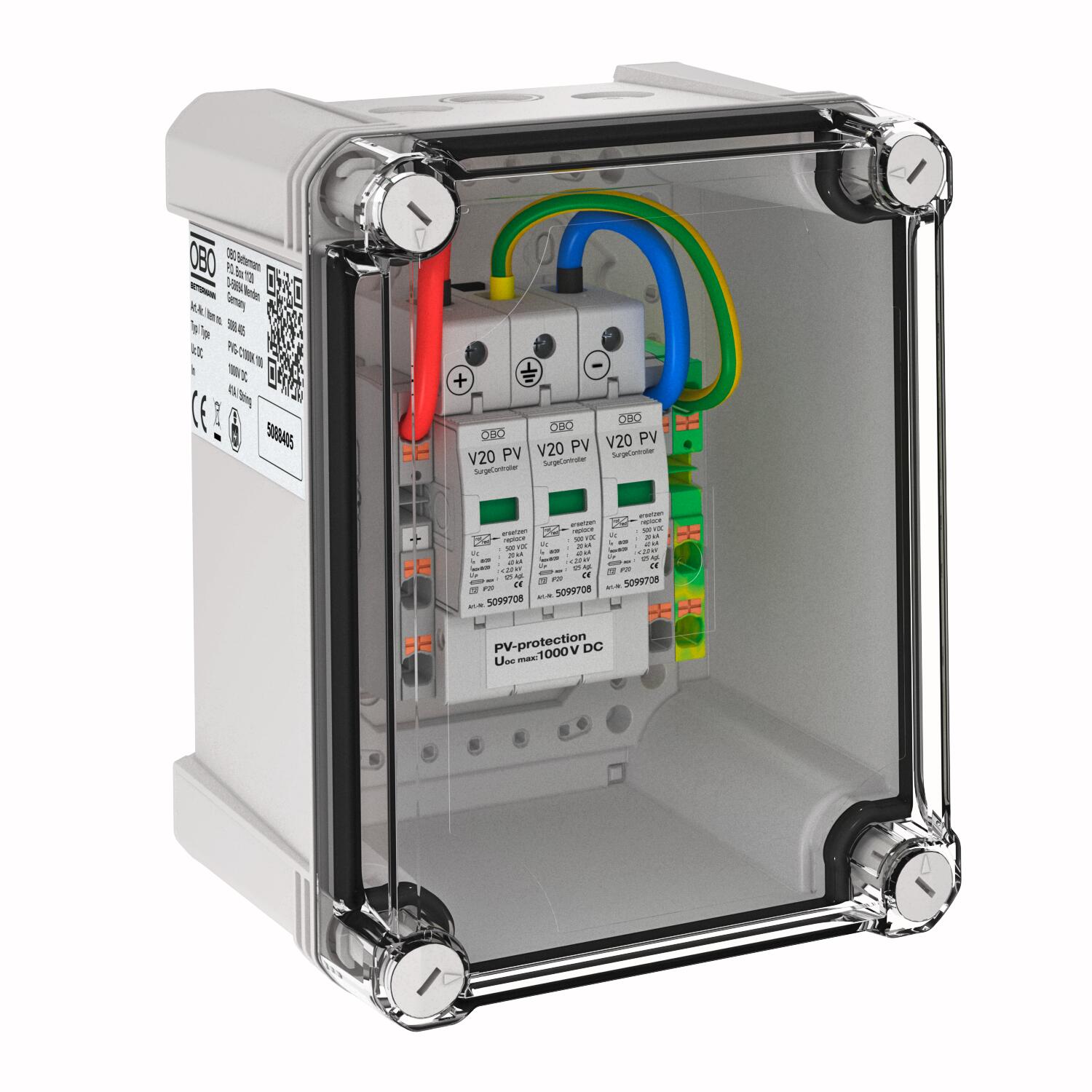

Generatoriaus paskirstymo dėžutė, tipas 2, skirta fotovoltinėms sistemoms, 1 laidui prijungti. Inverterio DC apsaugai.

• Varistorius iškroviklis, įkišamas su skiriamuoju įtaisu į gedimams atsparią Y tipo jungtį pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 4,0 kV (Uoc maks. = 1000 V DC)
• Viename apsaugos prietaise iš anksto įrengti 2 gnybtai iki 6 mm², iki 41 A DC vienam gnybtui
• Iš anksto sumontuota polikarbonato korpuse (IP66), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu ir slėgio išlyginimo elementu

Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

Techniniai duomenys

Techniniai duomenys

Apsaugos nuo viršįtampio komponentų korpuso medžiaga	PC
Apsaugos rūšis	IP67
Didžiausia ilgalaikė įtampa DC	1000 V
Dydis	1000V DC

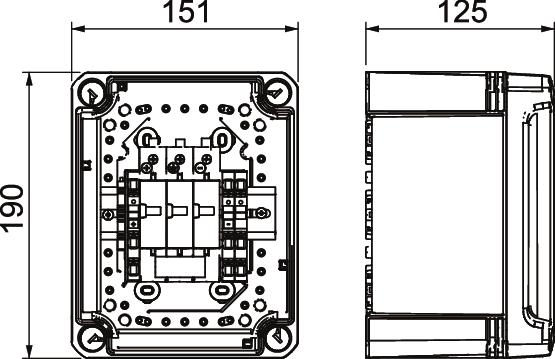

Gylis	125 mm
Įėjimų skaičius	1
Įėjimų skaičius vienam MPPT	1
Įrengtas atjungiamasis skyriklis	ne
Išėjimų skaičius vienam MPPT	1
Išvadas	1 MMPT ir su įspaudžiamais gnybtais
Įvado tipas	Sandariklis
Kabelių įvadų skaičius	4
LPZ	1→2
Maks. darbinė temperatūra	60 °C
Maks. Įėjimo srovė vienai vijai	41 A
Maks. Išėjimo srovė	41 A
Maks. naudojimo temperatūros diapazonas	60 °C
Maks. Nuolatinės srovės įėjimo įtampa	1000 V

Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Min. darbinė temperatūra	-25 °C
Min. naudojimo temperatūros diapazonas	-25 °C
Montavimo būdas	sumontuota korpuse
MPPT skaičius	1
Saugos laipsnis IK kodas	IK08
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinka naudoti lauke	taip
Tinklo forma	DC
Tinklo tipas DC	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vijos apsauga	be
Vijų įėjimų skaičius	1

Galimos jungtys

Anschlussart Generatoranschlusskasten	Įspaudžiamasis gnybtas
Maks. laidų skersmuo, lankstus (plonagyslis)	10 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	6 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	8 AWG

Min. laidų skersmuo, lankstus (plonagyslis)	21 AWG
Min. laidų skersmuo, lankstus (plonagyslis)	0,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	21 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,5 mm²

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	4,0778 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	4,0778 kg CO₂e
