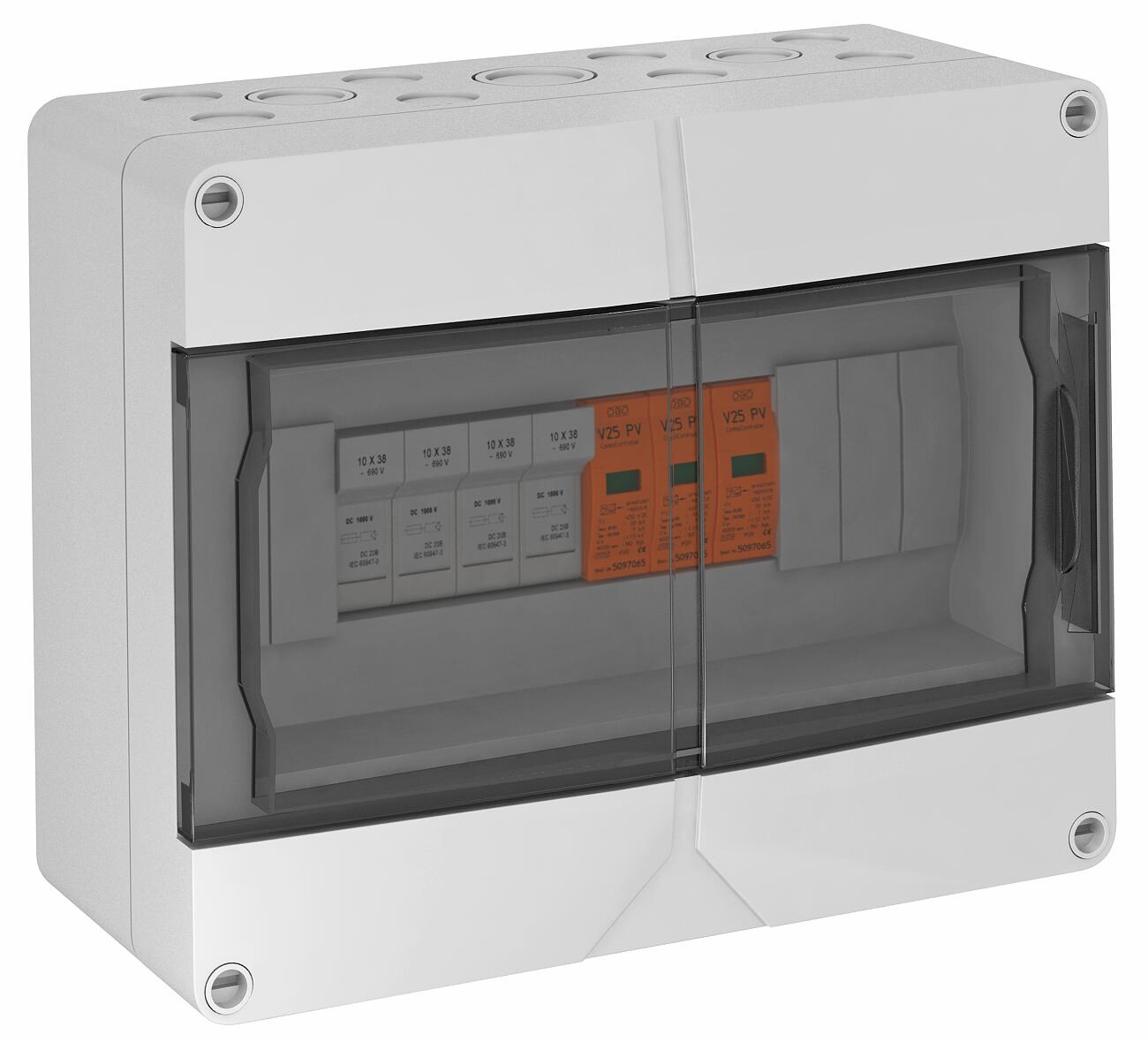

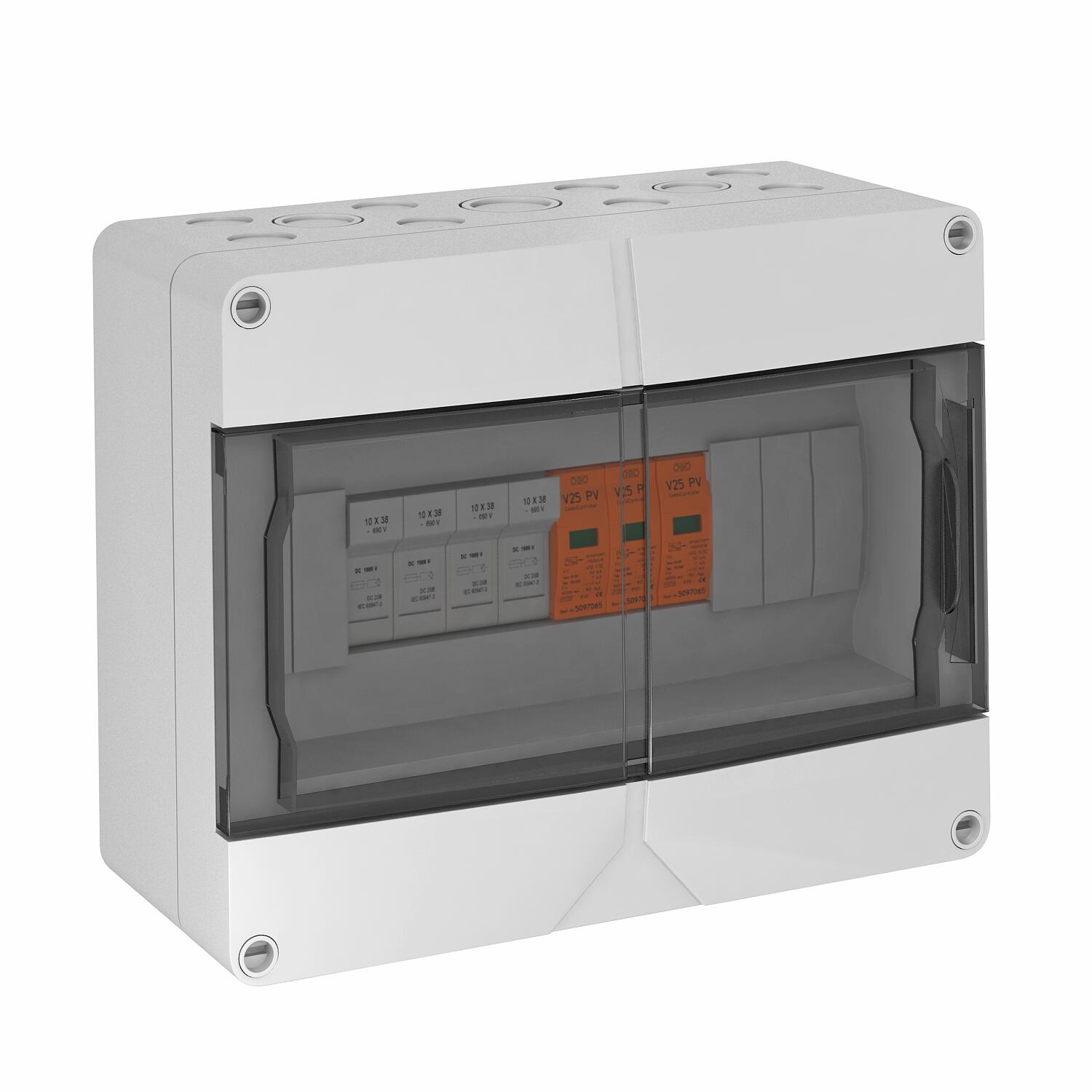

Fotogalvaninių elementų korpusas su 4 saugiklių laikikliais, V25, 900 V IP65

Fotogalvaninių elementų korpusas su 4 saugiklių laikikliais, V25, 900 V

Art. Nr. 5088640 | EAN 4012196422654

Art. Nr. / Tipas	5088640 / VG-BC PV900KS4

Apsaugos rūšis	IP65

Prekės aprašymas

Prekės aprašymas

Sisteminis sprendimas su PV saugikliais (komplekte nėra), skirti PV inverteriams su 1 MPP kontrolės įtaisu

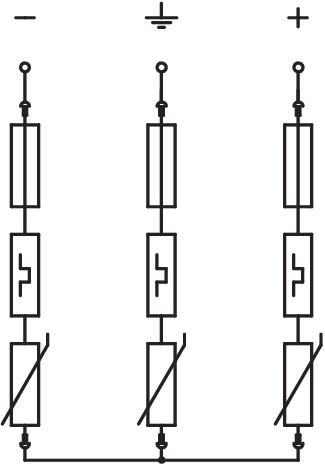

• Gedimams atspari Y tipo jungtis pagal VDE 0100-712 (50539-12)
• Žemas DC apsaugos lygis: < 3,0 kV (Uoc maks. = 900 V DC su V25-B+C/0-450PV)
• (+) poliai virš 4 PV saugiklių 10x38 mm (komplekte nėra), 900 V DC apsauga
• 4 (-) poliai virš gnybtų vietų iki 6 mm² korpuse sujungti lygiagrečiai, iki 30 A DC gnybtui

• Iš anksto sumontuota polikarbonato korpuse (IP65), atsparus UV spinduliams norint naudoti lauke, su kabelių priveržimo rinkiniu

PV sistemų inverterio DC apsaugui.
Jei yra grėsmė, kad susidarys kondensatas dėl vėjo, ledo, temperatūros arba saulės poveikio, reikia imtis papildomų priemonių!

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP65
Didžiausia ilgalaikė įtampa DC	900 V
Dydis	900V DC

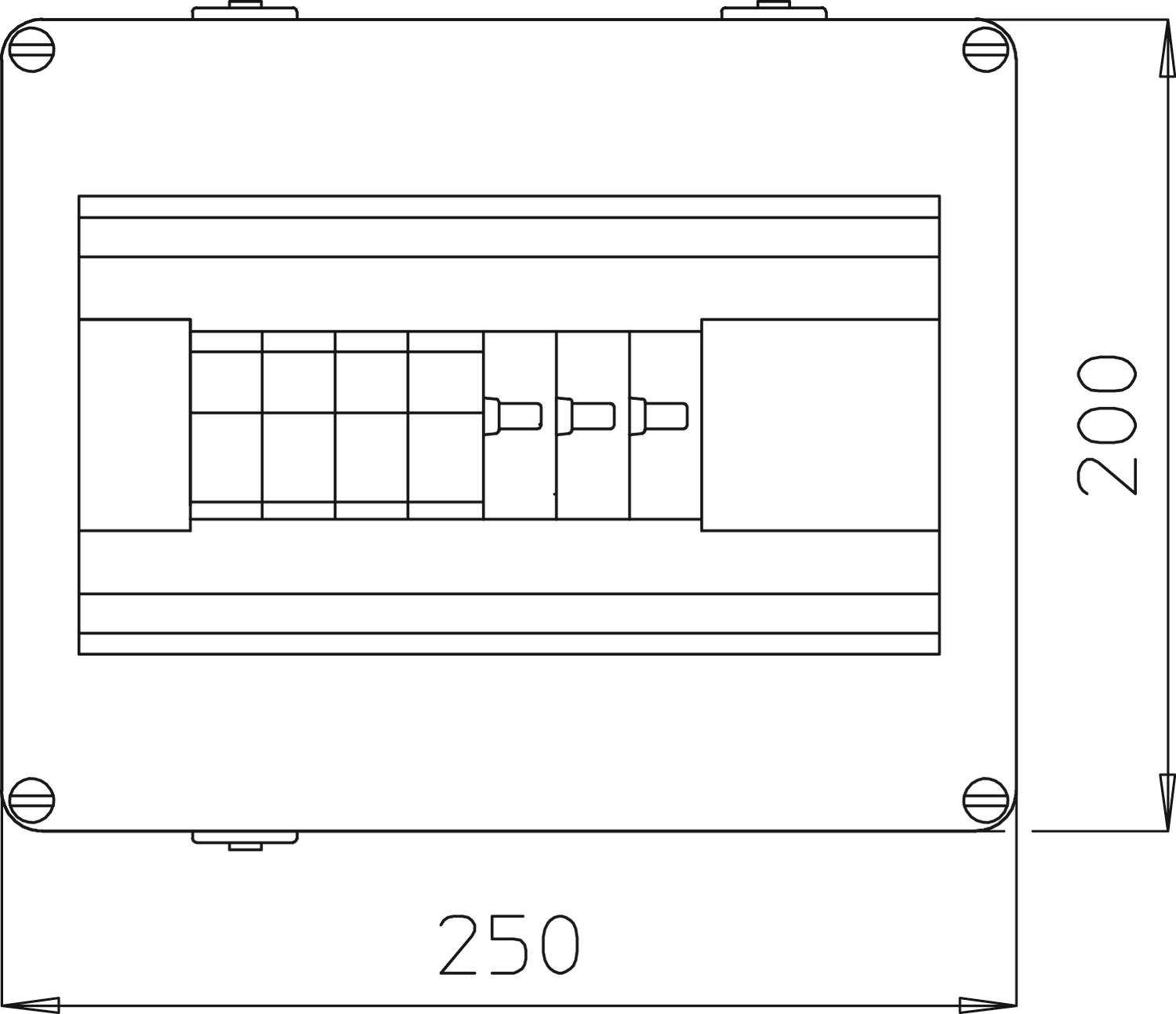

Gylis	122 mm
Įėjimų skaičius	4
Įėjimų skaičius vienam MPPT	4
Įrengtas atjungiamasis skyriklis	ne
Išėjimų skaičius vienam MPPT	4
Išvadas	1+2 tipas korpuse su apsauginiu jungikliu (nesukomplektuotas)
Įvado tipas	Sandariklis
Kabelių įvadų skaičius	16
Kiti tinklo tipai	ne
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. Įėjimo srovė vienai vijai	30 A
Maks. Išėjimo srovė	30 A
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. Nuolatinės srovės įėjimo įtampa	900 V
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Min. darbinė temperatūra	-40 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Montavimo būdas	sumontuota korpuse

MPPT skaičius	1
Nuotolinio signalizavimo įtaisas	ne
Saugiklio tipas	gPV (viso ploto fotovoltinė apsauga)
Signalizavimas prietaise	optinis
Spalva	šviesiai pilka; RAL 7035
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	II klasė
Stebėsenos funkcija	ne
Suveikimo laikas	<25 ns
Tinklo forma	DC
Tinklo tipas DC	taip
Tinklo tipas IT	ne
Tinklo tipas TN	ne
Tinklo tipas TN-C	ne
Tinklo tipas TN-C-S	ne
Tinklo tipasTN-S	ne
Tinklo tipasTT	ne
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vijos apsauga	Vienpolis
Vijų įėjimų skaičius	4
Žaibo išlydžio srovė (10/350 μs)	7 kA

Galimos jungtys

Anschlussart Generatoranschlusskasten	Gnybtas su tempimo spyruokle
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	6 mm²

Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	0,5 mm²

CO2 pėdsakas (Product Carbon Footprint)

CO2 vertės nustatymo data	2025-05-14T00:00:00.000+0200
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	2,6144 kg CO2e / 1 Vienetas
CO₂ Footprint (GWP)	2,6144 kg CO₂e
