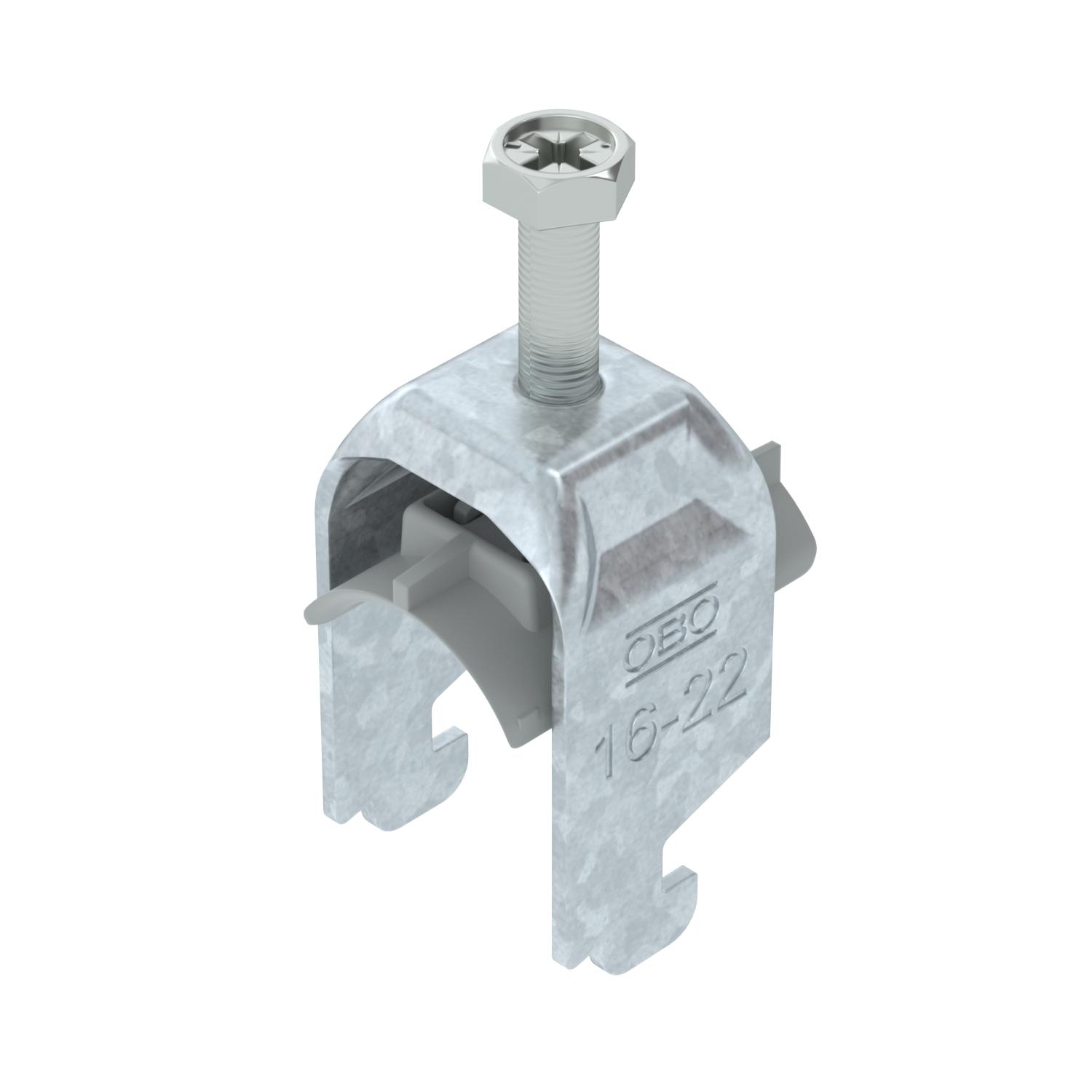

Dviguba apkaba, N formos kojelė, su plastikine prispaudimo plokštele FT
Art. Nr. 1187215 | EAN 4012196852871
- Prekės aprašymas
-
Prekės aprašymasApkaba, N formos kojelė, su plastikine prispaudimo plokštele iš polipropileno. Vertikaliam ir horizontaliam 2 atskirų kabelių C profilio bėgelio. Skirta 11 - 12 mm tarpo pločiui. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-

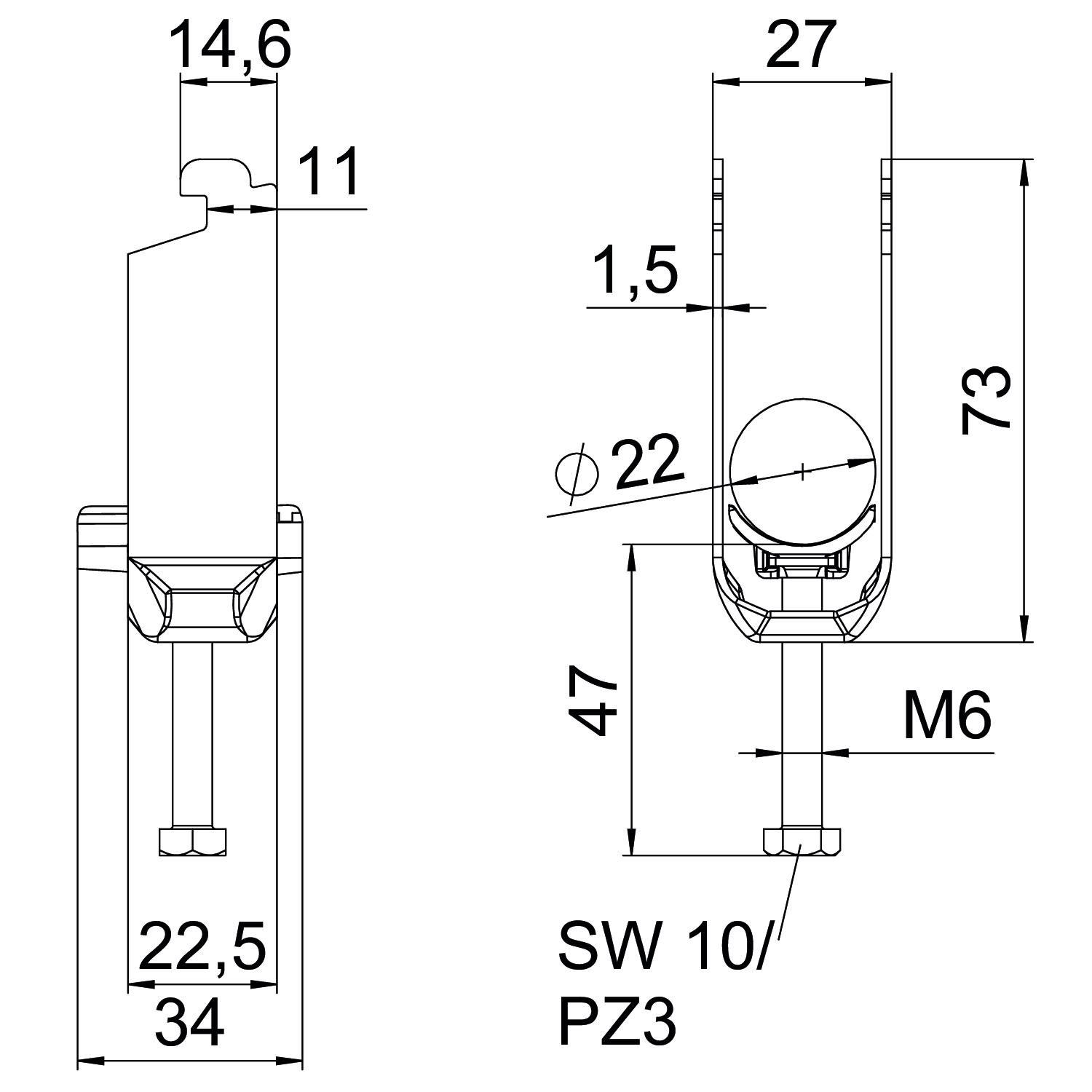

Matmenys
Aukštis 72 mm Be halogenų taip CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 0,1331 kg CO2e / 1 Vienetas Dydis 16-22mm Ilgis 22,5 mm Išorės ilgio matmuo 34 mm Kabelių / vamzdžių skaičius 2 Maks. įtempimo zona D 22 mm Maks. Sukimo momentas 3 Nm Matmuo A 22,5 mm Matmuo B 27 mm Matmuo C 34 mm Matmuo G (mm) M6 Matmuo H 72 mm Matmuo L 47 mm Matmuo t 1,5 mm Medžiaga Plienas Min. įtempimo zona D 16 mm Montavimo būdas Profiliniai bėgeliai Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas Plotis 27 mm plyšiui 10 mm Skardos storis 1,5 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 12 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 11 mm skirta maks. vamzdžio skersmeniui 22 mm skirta min. vamzdžio skersmeniui 16 mm Sriegis M6 Su metaline vonele ne Su plastikine vonele taip Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plastikas Tvirtinimo plokštelės medžiagos kokybė Polipropilenas - Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-N2-K-22 FT / 1187215 , 0.21MB , pdfKatalogas Fastening materials , 19.78MB , pdfES atitikties deklaracija BS-N2-K-22 FT / 1187215 , 0.13MB , pdfUK Atitikties Deklaracija BS-N2-K-22 FT / 1187215 , 0.09MB , pdfMontavimo instrukcija Clamp clip N foot, plastic , 3.10MB , pdf
