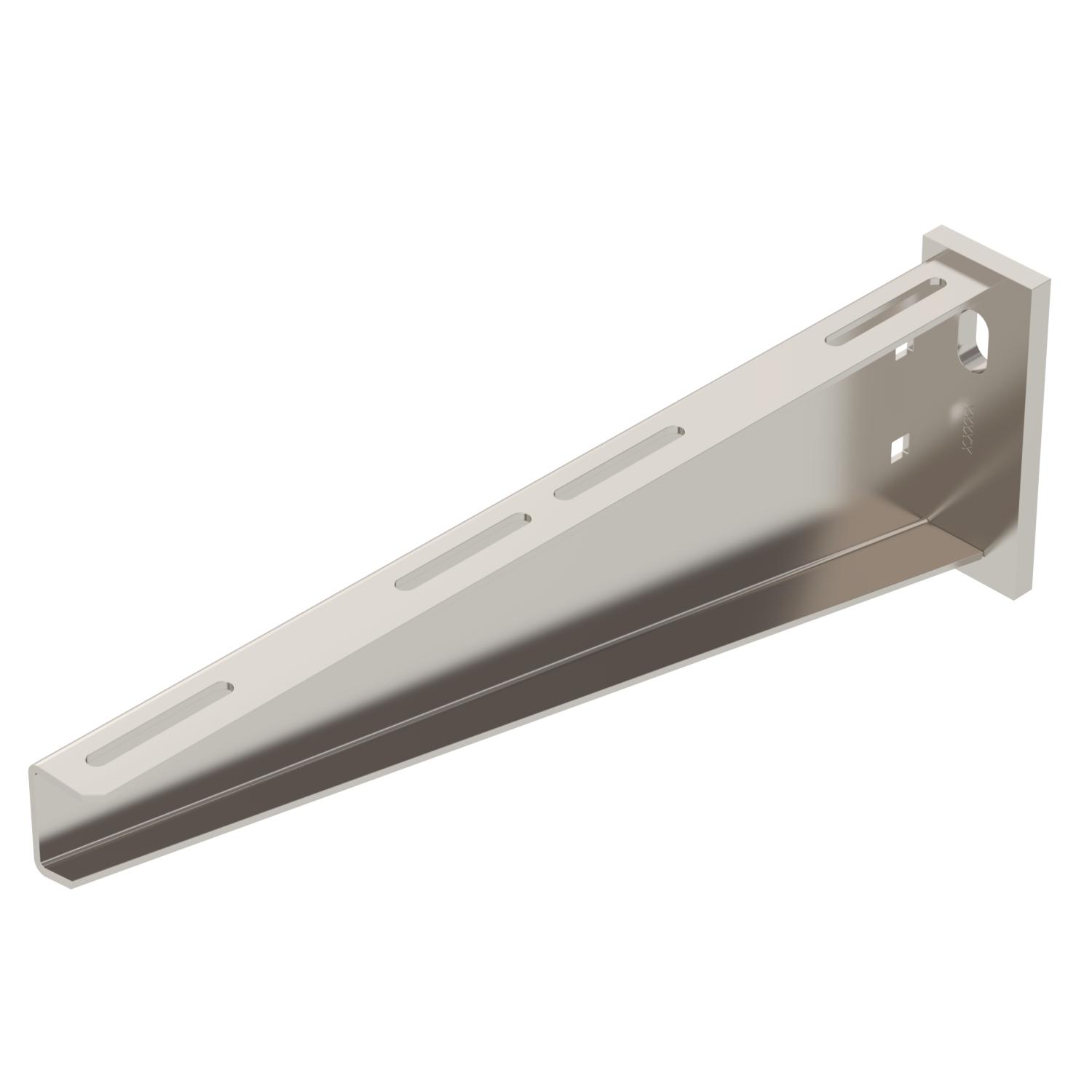

Atrama, tvirtinama prie sienų ir profilių, AW 55 A2
Art. Nr. 6443071 | EAN 4012196617111
- Prekės aprašymas
-
Prekės aprašymasSunkioji atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

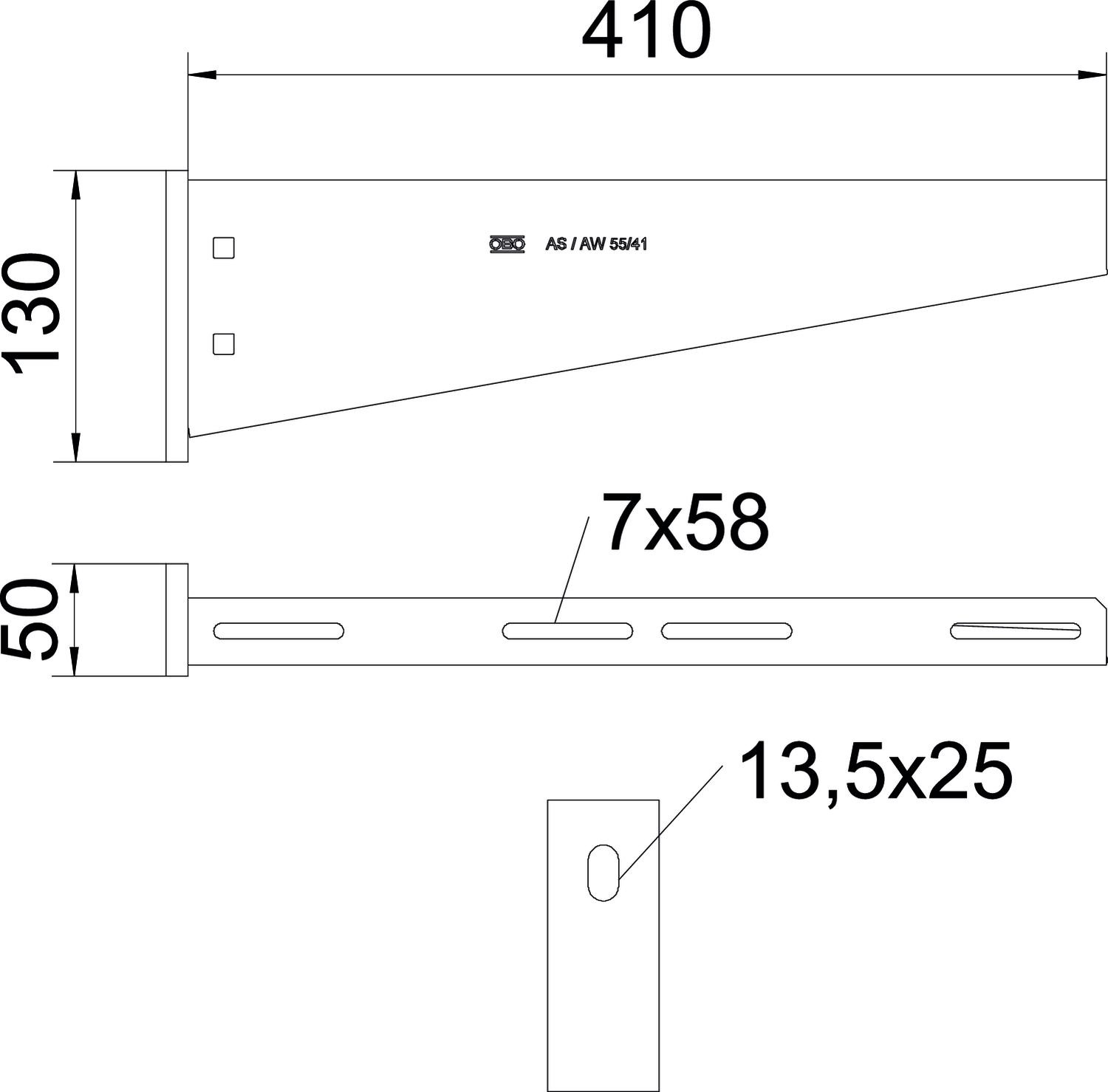

Matmenys
Aukštis 130 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 9,5283 kg CO2e / 1 Vienetas Dydis B410mm F kN 5,5 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 410 mm Matmuo H 130 mm Medžiaga Plienas, nerūdijantis, 1.4301 Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 410 mm Skylės skersmuo 13,5 mm Spalva nerūdijančio plieno Techniniai duomenys
AW 55 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle A2
FRSB 6x12 A2 6406138 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 55 41 A2 / 6443071 , 0.26MB , pdfES atitikties deklaracija AW 55 41 A2 / 6443071 , 0.13MB , pdfUK Atitikties Deklaracija AW 55 41 A2 / 6443071 , 0.09MB , pdfREACH Atitikties deklaracija AW 55 41 A2 / 6443071 , 0.12MB , pdfRoHS Atitikties deklaracija AW 55 41 A2 / 6443071 , 0.12MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 55 41 A2 / 6443071 , 1.48MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
