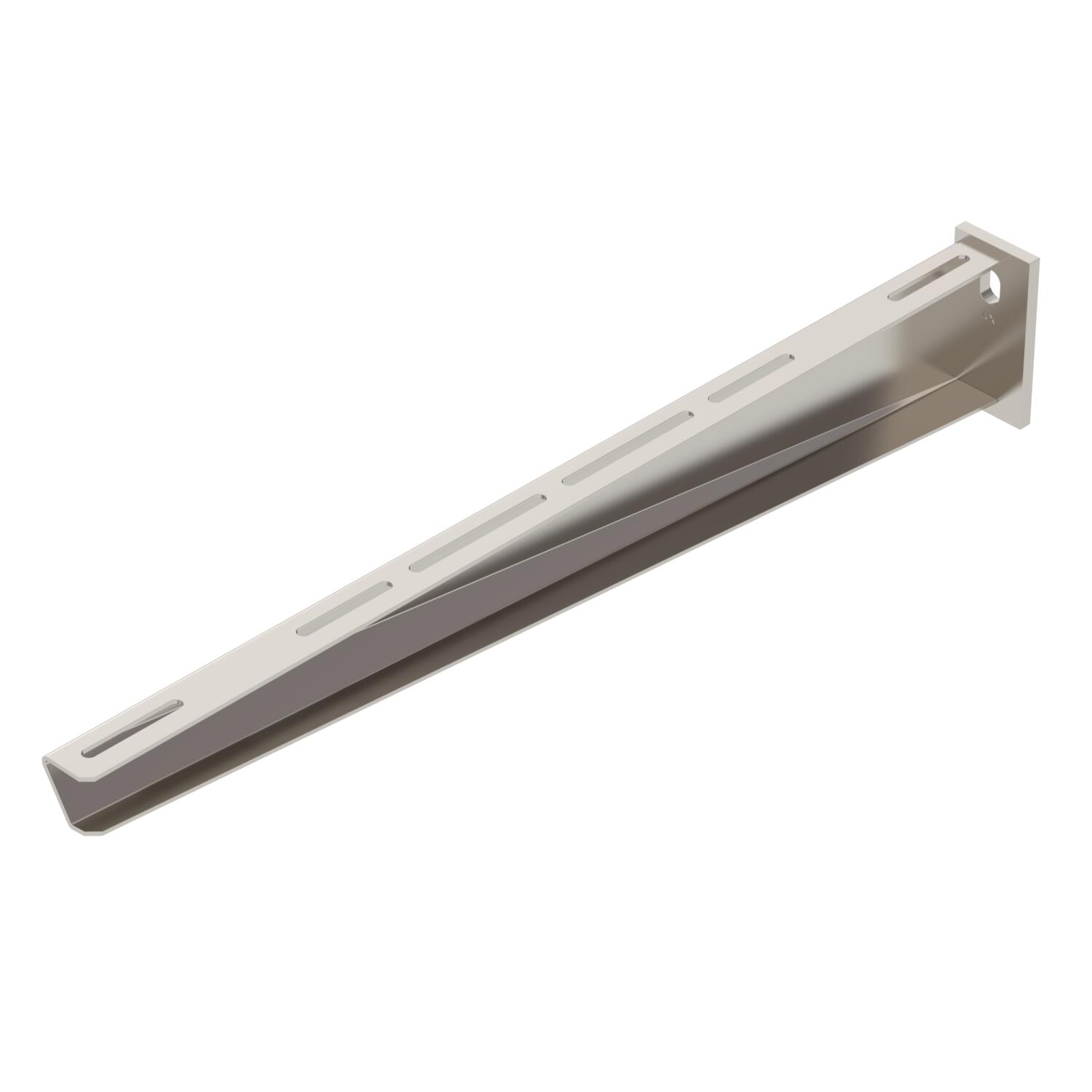

Atrama, tvirtinama prie sienų ir profilių, AW 30 A4
Art. Nr. 6443627 | EAN 4012195021100
- Prekės aprašymas
-
Prekės aprašymasVidutiniškai sunki atrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte.
-
- Techniniai duomenys
-

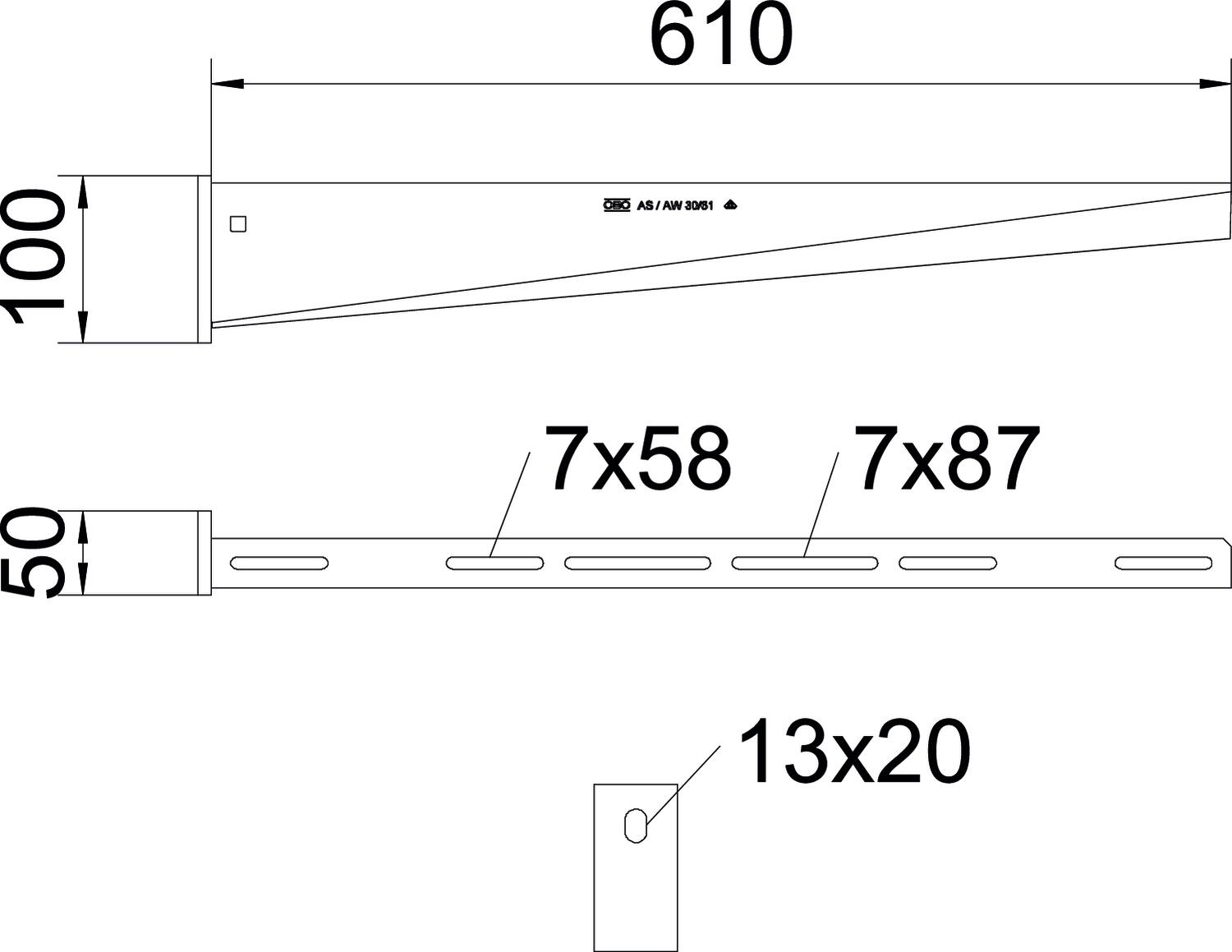

Matmenys
Aukštis 100 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 9,4019 kg CO2e / 1 Vienetas Dydis B610mm F kN 3 kN Ilgis 50 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 50 mm Matmuo B 610 mm Matmuo H 100 mm Medžiaga Plienas, nerūdijantis, 1.4571 Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 610 mm Skylės skersmuo 13 mm Spalva nerūdijančio plieno Techniniai duomenys
AW 30 atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle A4
FRSB 6x12 A4 6406142 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 30 61 A4 / 6443627 , 0.24MB , pdfES atitikties deklaracija AW 30 61 A4 / 6443627 , 0.13MB , pdfUK Atitikties Deklaracija AW 30 61 A4 / 6443627 , 0.09MB , pdfREACH Atitikties deklaracija AW 30 61 A4 / 6443627 , 0.12MB , pdfRoHS Atitikties deklaracija AW 30 61 A4 / 6443627 , 0.12MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 30 61 A4 / 6443627 , 1.48MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 2.02MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
