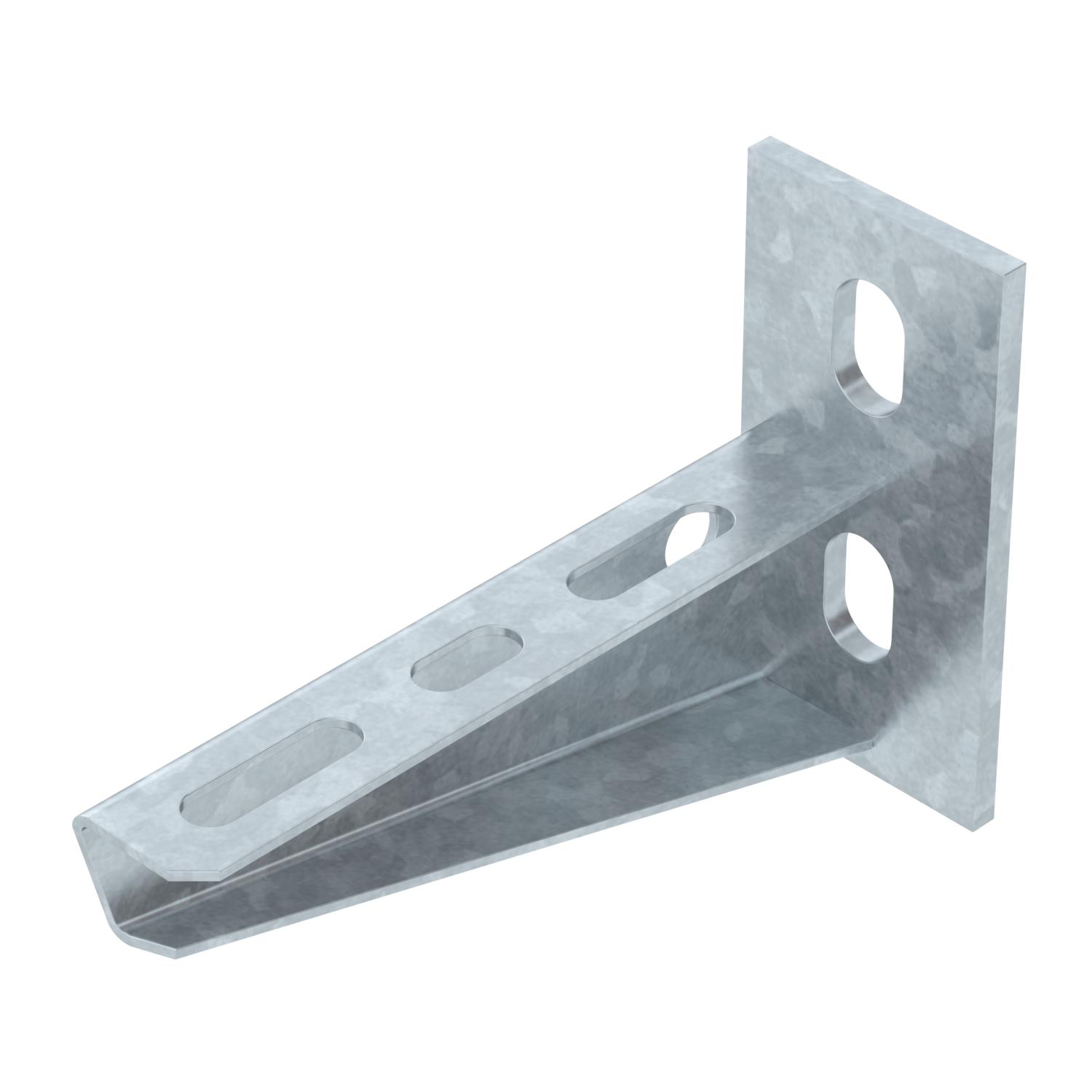

Atrama, tvirtinama prie sienų ir profilių AW 15 2L
Art. Nr. 6420909 | EAN 4012195076773
- Prekės aprašymas
-
Prekės aprašymasAtrama, tvirtinama prie sienų ir profilių, su privirinta dengiamąja plokšte ir dviem tvirtinimo angomis.
-
- Techniniai duomenys
-
Matmenys
Aukštis 1,73 in Aukštis 80 mm Dydis B110mm F kN 1,5 kN Ilgis 40 mm Išvadas Atrama, tvirtinama prie sienų ir profilių Maks. kampo zona 90 mm Matmuo A 40 mm Matmuo B 110 mm Matmuo H 80 mm Medžiaga Plienas Min. kampo zona 90 mm Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 4 in Plotis 110 mm Skylės skersmuo 11 mm Spalva cinko Techniniai duomenys
AW 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AW 15 11 FT 2L / 6420909 , 0.20MB , pdfES atitikties deklaracija AW 15 11 FT 2L / 6420909 , 0.13MB , pdfGaminio aplinkosaugos deklaracija (EPD) AW 15 11 FT 2L / 6420909 , 1.48MB , pdfUK Atitikties Deklaracija AW 15 11 FT 2L / 6420909 , 0.09MB , pdfREACH Atitikties deklaracija AW 15 11 FT 2L / 6420909 , 0.12MB , pdfRoHS Atitikties deklaracija AW 15 11 FT 2L / 6420909 , 0.13MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
