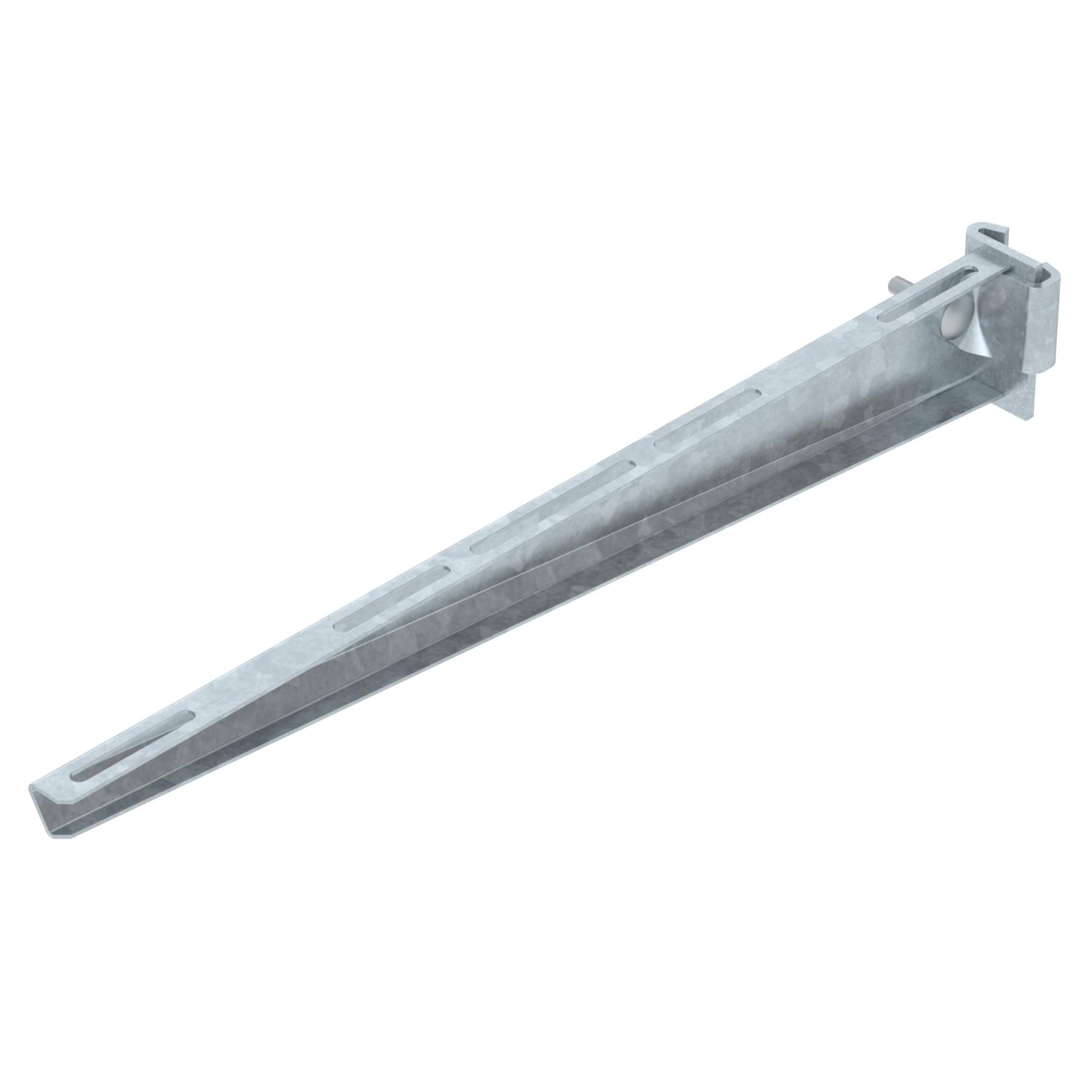

AS 15 atrama, tvirtinama prie profilių
Art. Nr. 6421466 | EAN 4012196208036
- Prekės aprašymas
-
Prekės aprašymasLengvosios konstrukcijos atrama, tvirtinama prie profilių, skirta tolydžiai tvirtinti prie IS 8 profilių.
Atramos laikiklis gali būti tvirtinamas iš abiejų I formos profilio pusių.
Reikalingą gnybtinę plokštelę (prekės Nr. 6419015), įsk. varžtą ir veržlę, 110–160 mm pločio konsolėms galima užsakyti atskirai.
-
- Techniniai duomenys
-

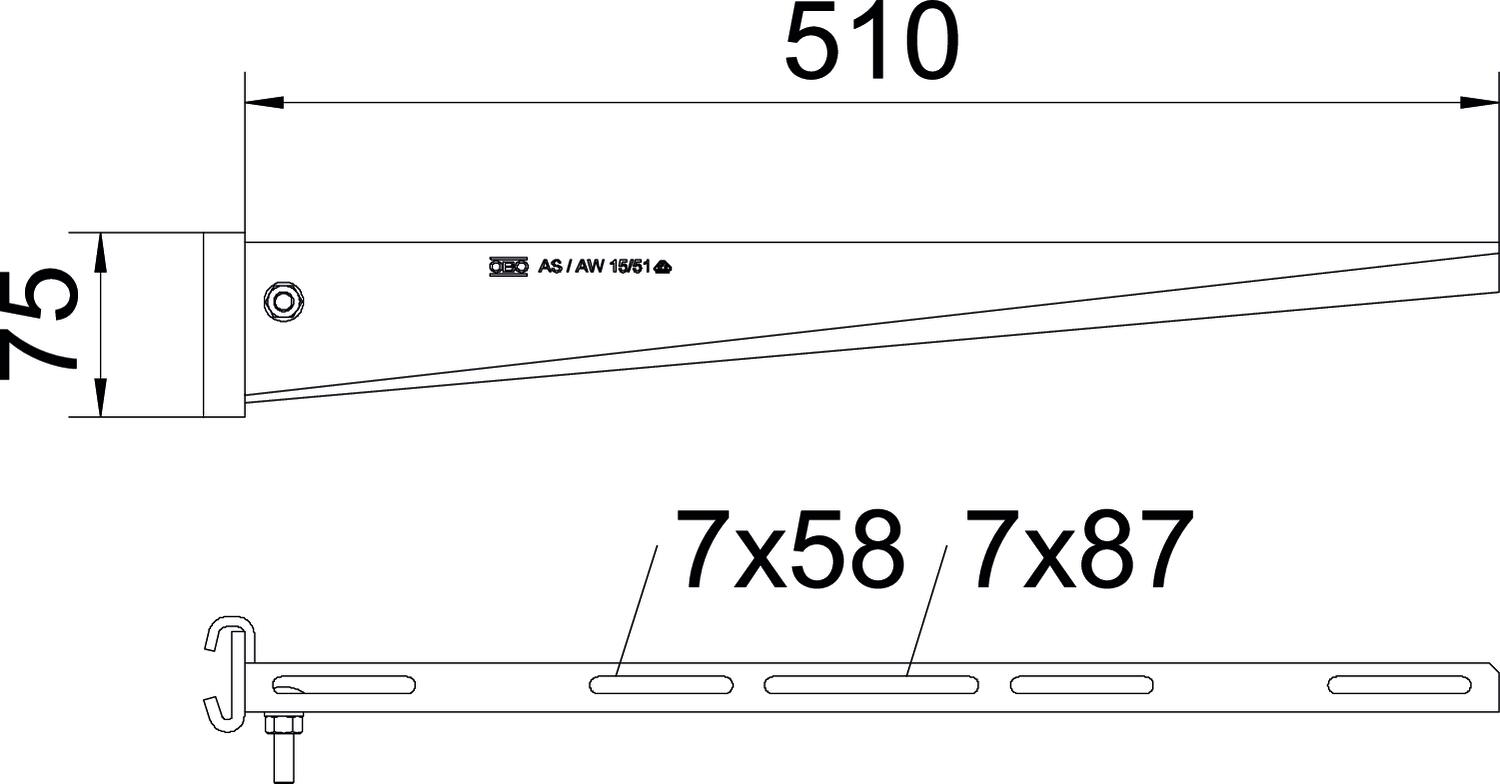

Matmenys
Aukštis 75 mm CO2₂ pėdsakas (GWP) nuo lopšio iki vartų 2,0704 kg CO2e / 1 Vienetas Dydis B510mm EPD prekės taip F kN 1,5 kN Ilgis 41 mm Išvadas Atrama, tvirtinama prie profilių Matmuo A 41 mm Matmuo B 510 mm Matmuo H 75 mm Medžiaga Plienas Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 510 mm Spalva cinko Techniniai duomenys
AS 15 tipo atramos apkrovos diagrama
-
Atramos galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Apkrovos charakteristika su pateiktais atramų ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas AS 15 51 FT / 6421466 , 0.20MB , pdfES atitikties deklaracija AS 15 51 FT / 6421466 , 0.12MB , pdfUK Atitikties Deklaracija AS 15 51 FT / 6421466 , 0.09MB , pdfREACH Atitikties deklaracija AS 15 51 FT / 6421466 , 0.12MB , pdfRoHS Atitikties deklaracija AS 15 51 FT / 6421466 , 0.12MB , pdfGaminio aplinkosaugos deklaracija (EPD) AS 15 51 FT / 6421466 , 1.48MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas, kabinamasis laikiklis ir konsolė , 0.12MB , pdfMontavimo instrukcija I formos strypų sistemos montavimo instrukcija , 1.41MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
