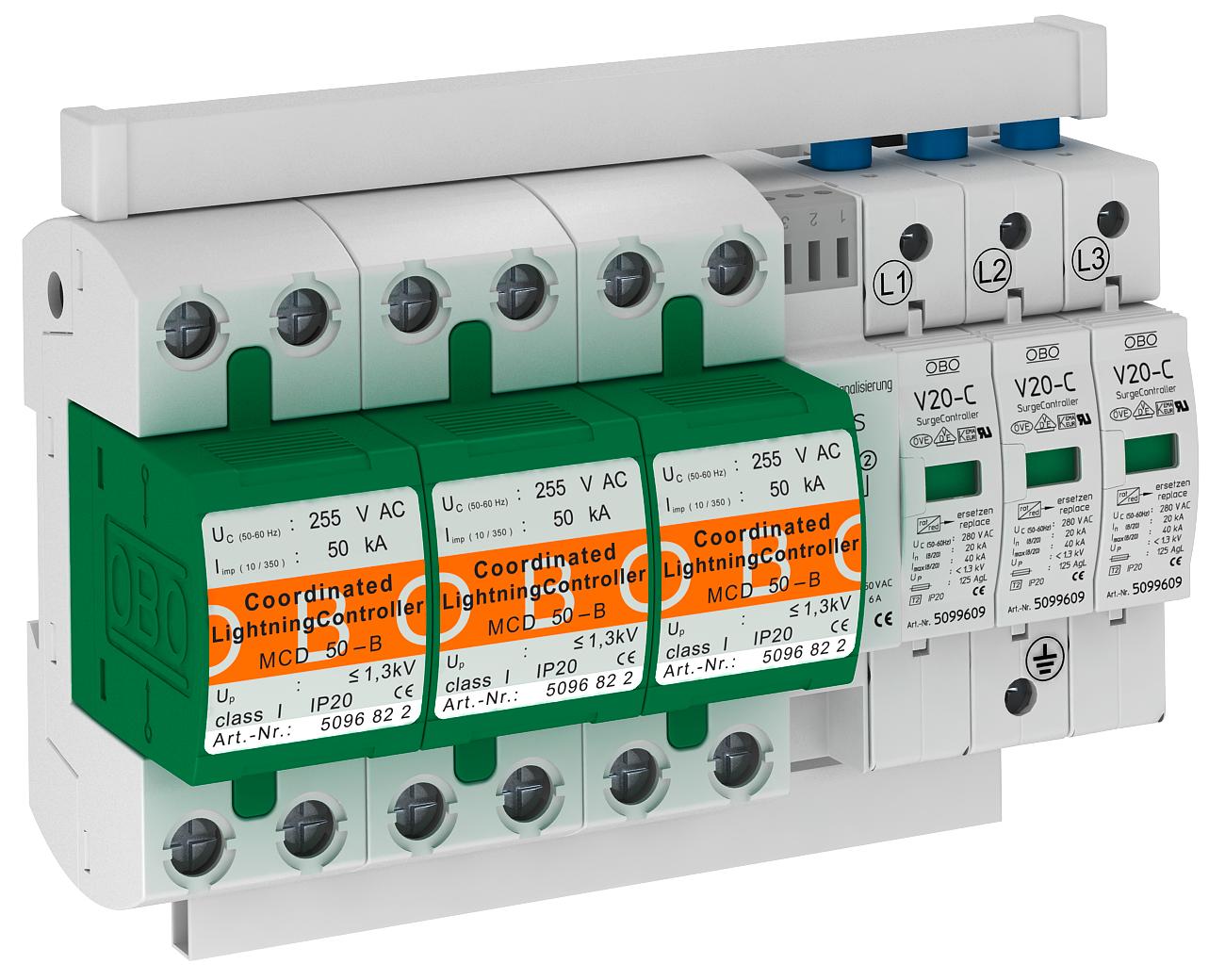

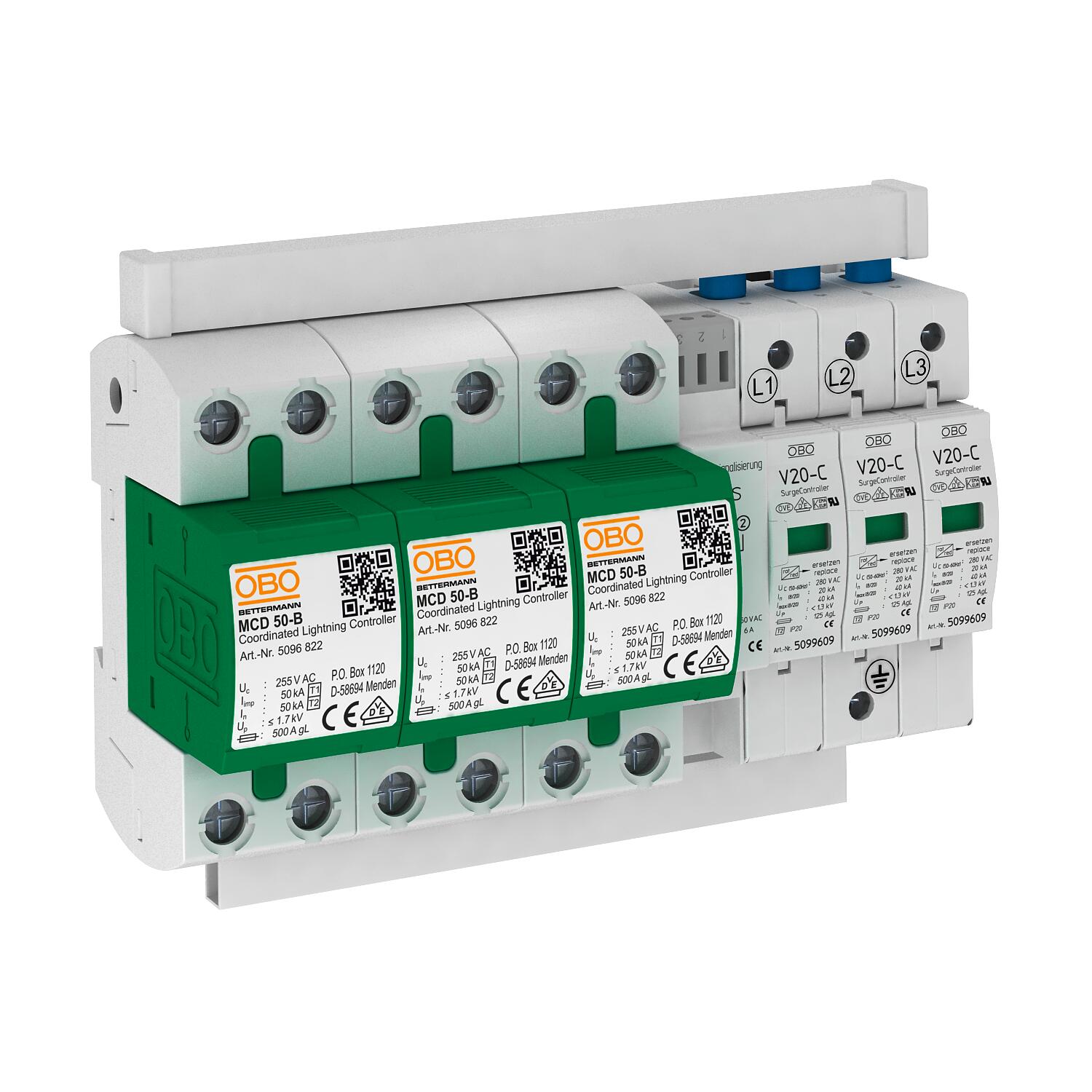

Apsaugos nuo viršįtampio komplektas MCD + V20 3 polių su nuotoline signalizacija 3 | 255 | IP20

Apsaugos nuo viršįtampio komplektas MCD + V20 3 polių su nuotoline signalizacija

Art. Nr. 5089756 | EAN 4012195405535

Art. Nr. / Tipas	5089756 / PS3-B+C TNC+FS

Polių konstrukcija	3

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Apsaugos nuo viršįtampio komplektas, žaibo viršįtampio iškrovikliai, tipas 1+2

• Iškrovos dydis 100 kA 10/350 µs išbandyta pagal BET
• Iš anksto sumontuotas ir parengtas prijungti, įskaitant sujungimo šyną, pažymėtus jungiamuosius gnybtus
• Su nuotoline signalizacija, bepotencialiu sujungiamuoju kontaktu, funkcionalumui kontroliuoti
• Skirtas naudoti TN-C tinklų sistemoje

Nurodymas: maks. apsauginis saugiklis (reikalingas tik tuomet, jei tinkle jo nėra) 125 A gL/gG.

Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE]	25 kA
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	25 kA
Aukščiausia nuolatinė įtampa (L-N)	255 V
CO2₂ pėdsakas (GWP) nuo lopšio iki vartų	8,3204 kg CO2e / 1 Vienetas
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Imp. srovė (8/20 µs) [bendra]	100 kA
Išpučiamasis	ne
Išvadas	3 polių su FS; 255V
LPZ	0→2
Maks. darbinė temperatūra	85 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	50 mm²
Maks. naudojimo temperatūros diapazonas	85 °C
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	100 kA
Maksimalus priešsaugiklis	125 A

Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	10 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	taip
Polių konstrukcija	3
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
Suveikimo laikas	<25 ns
Tinklo forma	TN-C
Trumpo jungimo stiprumas	25 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs)	50 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
Žaibo išlydžio srovė (10/350) [bendra]	100 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
