Apsauga nuo kabelių ištraukimo, vidinis aukštis 175 mm 440 | 350 | 160 | 220 | 175

morepic-1

morepic-2

morepic-3

Apsauga nuo kabelių ištraukimo, vidinis aukštis 175 mm

Art. Nr. 7215716 | EAN 4012195958918

Art. Nr. / Tipas

Matmuo B

Matmuo b

Matmuo H	160 mm

Matmuo t	220 mm

Matmuo t	175 mm

Prekės aprašymas

Prekės aprašymas

Apsauga nuo laidų ištraukimo, kaip veiksminga pagalbinė priemonė, kurią galima naudoti vertikaliam kabelių tiesimui pagal DIN 4102 12-ą dalį, visų tipų kabeliams ir visoms vertikalioms tiesimo sistemoms. Funkcionalumo išlaikymo klasės E30 iki E90. Korpusas, įsk. mineralinio pluošto plokštes, tvirtinimo medžiagą ir tūtelę su priešgaisrine izoliacija ASX bei žymėjimo lentelę.

Techniniai duomenys

Matmenys

Aukštis	220 mm
Dydis	440x220x160
Forma	kampinis
Ilgis	160 mm
Matmuo B	440 mm
Matmuo b	350 mm
Matmuo H	160 mm
Matmuo t	175 mm

Matmuo t	220 mm
Medžiaga	Kalcio silikatas
Plotis	440 mm
Priešgaisrinės apsaugos konstrukcija	Minkštasis izoliacinis skiedinys
Reikia priedų	ne
Spalva	RAL 9001, kreminė
Storis	45 mm

Visi tipai

Visi tipai

Tipas	Matmuo B	Matmuo b	Matmuo H	Matmuo t	Matmuo t	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
ZSE90-25-17	340 mm	250 mm	160 mm	220 mm	175 mm	7215713	Vienetas	1 Vienetas
ZSE90-35-17	440 mm	350 mm	160 mm	220 mm	175 mm	7215716	Vienetas	1 Vienetas
ZSE90-45-17	540 mm	450 mm	160 mm	220 mm	175 mm	7215719	Vienetas	1 Vienetas
ZSE90-55-17	640 mm	550 mm	160 mm	220 mm	175 mm	7215726	Vienetas	1 Vienetas
ZSE90-65-17	740 mm	650 mm	160 mm	220 mm	175 mm	7215730	Vienetas	1 Vienetas

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Apsauginiai dažai PYROCOAT®	ASX-K	7202310	Vienetas	1 Vienetas

Atsisiuntimai

Duomenų lapas ZSE90-35-17 / 7215716 , 0.17MB , pdf

Gairės Elektros įrangos priešgaisrinė apsauga – pastato priešgaisrinių sistemų įrengimo vadovas , 2.10MB , pdf

Brošiūra False ceiling installations , 2.70MB , pdf

Brošiūra Ištraukimo pavojaus pašalinimas funkcionalumo išlaikymui ZSE90 , 2.00MB , pdf

Brošiūra Teste routing systems for cable systems , 2.00MB , pdf

Katalogas Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

REACH Atitikties deklaracija ZSE90-35-17 / 7215716 , 0.12MB , pdf

Atsisiųsti

RoHS Atitikties deklaracija ZSE90-35-17 / 7215716 , 0.12MB , pdf

Atsisiųsti

Eksperto nuomonė Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.08MB , pdf

Eksperto nuomonė Surveyor's report on the maintenance of electrical function: rising sections on solid walls , 1.77MB , pdf

Eksperto nuomonė Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Montavimo instrukcija Apsaugos nuo laidų ištraukimo ZSE90 montavimo instrukcija , 0.07MB , pdf

Gaminio grafika ZSE90-35-17 / 7215716, 114.50 kB, jpg

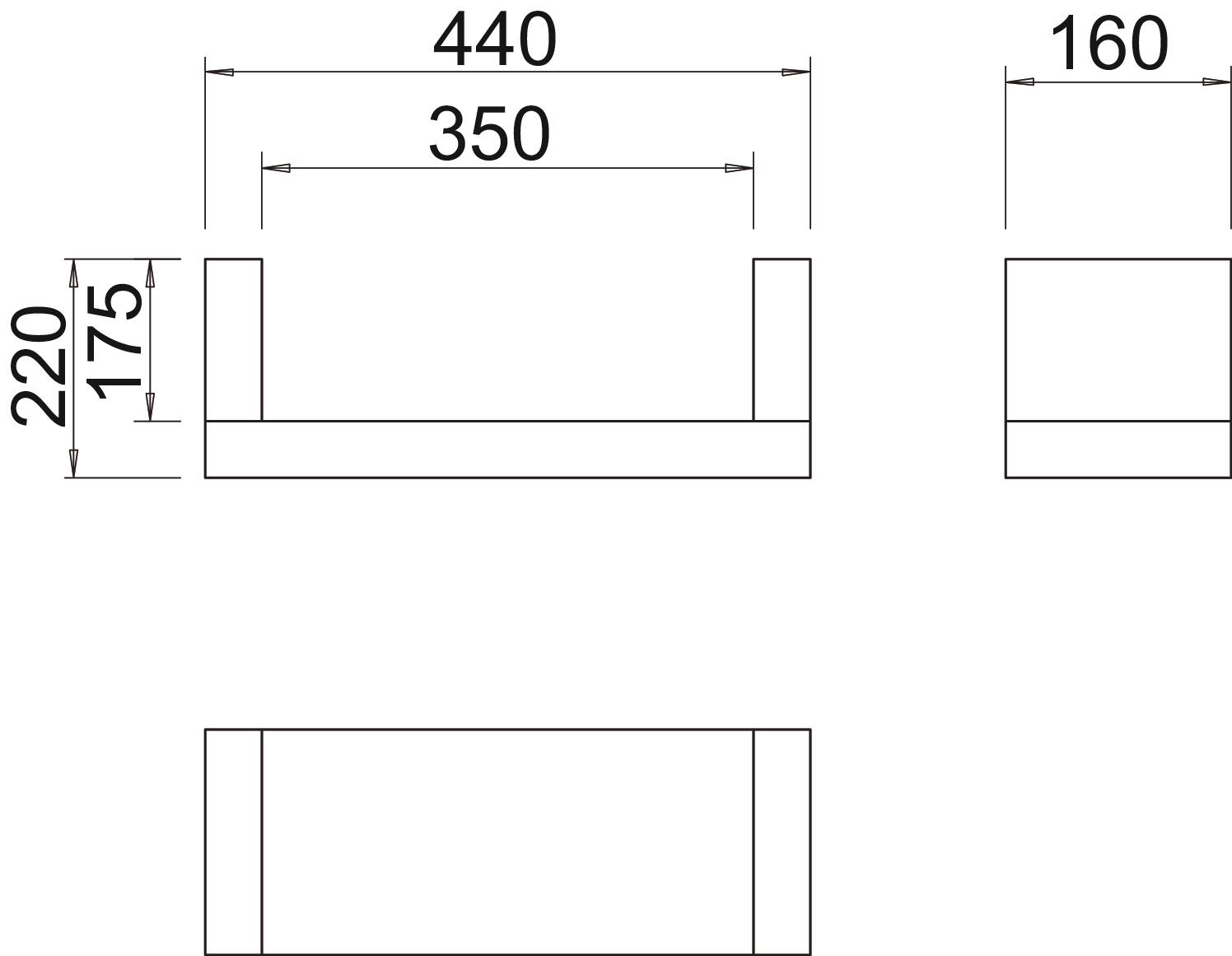

Matmenų brėžinys ZSE90-35-17 / 7215716, 45.36 kB, jpg
