Vėjo jėgainių įžeminimo sprendimai

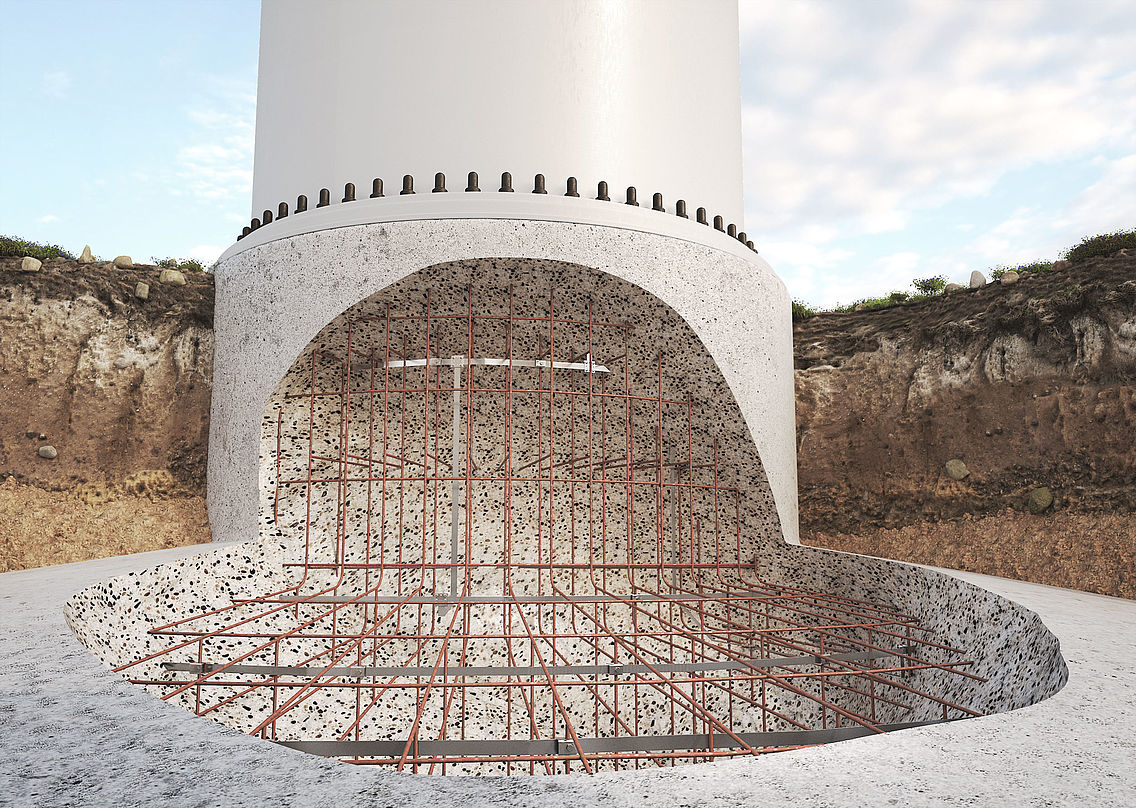

Kaip perėjimas tarp bokšto ir žemės, vėjo jėgainės pamatas tuo pačiu atlieka ir daugiau funkcijų: viena vertus, jis apsaugo vėjo jėgainę nuo nuvirtimo arba grimzdimo, kita vertus, apkrovą, kylančią dėl rotoriaus ir savaiminio įrenginio judėjimo, jis perduoda į žemę. Dažniausiai sausumoje, vadinamoje „Ant kranto“ teritorijoje, naudojami vėjo jėgainių pamatai vadinami plokščiaisais pamatais. Dažniausiai jie yra sudaryti iš apvalių betono ir plieno plokščių, kurios įleidžiamos į žemę ir tolygiai paskirsto pagrindo jėgas. Giluminiai arba poliniai pamatai naudojami esant silpnam gruntui. Siekiant užtikrinti pakankamą tvirtumą naudojamos pamato plokštės su poliais. Tokiu būdu apkrova perduodama stabilesniam žemės sluoksniui. Pamato forma nustatoma ir pagal vėjo jėgainės dydį ir pagal dirvožemį. Jis gali būti aštuonkampis, apvalus arba kryžiaus formos.
„OBO“ taip pat turi plačią vėjo jėgainių pamato sprendimų pasiūlą: „OBO“ įžeminimo sistemos žaibo iškrovas nukreipia į žemę ir tuo pačiu yra jungiamoji grandis su apsauginiais įrenginiais, pavyzdžiui, apsaugos nuo viršįtampio įranga.
Išmanūs įžeminimo sprendimai vėjo jėgainių pamatams
- Žiediniai įžemikliai, kuriuos galima kloti aplink bokšto pagrindą, skirti išvengti žingsnio ir kontaktinės įtampos
- Juostiniai ir apvalūs laidininkai
- Įvairūs gnybtai ir greito sujungimo gnybtai
- Saugaus įžeminimo įrenginių ir potencialo išlyginimo sujungimas įrangos viduje. Tai galima pasiekti naudojant betoninius bokštus su iš anksto sumontuotais įžeminimo taškais. Kita vertus plieniniai bokštai jungiami tiesiogiai juostiniais arba apvaliais laidininkais. Reikėtų atkreipti dėmesį, kad tokiu atveju negalimas nei atskyrimas, nei vėlesnis įžeminimo varžos matavimas.
