„Magic PV Pitch“
„Magic“ technologija leidžia: OBO montavimo sistemą šlaitinio stogo sistemoms galima montuoti be varžtų ar įrankių. Taip sutaupoma laiko. Sistemos stogo kablio sprendimas suteikia lankstumo. Jį galima ne tik montuoti ant visų įprastų šlaitinių stogų su čerpių stogo danga, bet ir bet kuriuo metu nuolat ir milimetro tikslumu visomis kryptimis reguliuoti. Sistemos universalus gnybtas taip pat veikia kaip tarpinis arba galinis gnybtas ir apima 30-50 mm gnybtų zoną. Tai reiškia, kad visi parduodami PV
moduliai gali būti pritvirtinti be jokių problemų.
Ypač praktiška: plokščių ir šlaitinių stogų sistemoms skirtus gaminius galima derinti.
Gaminių akcentai

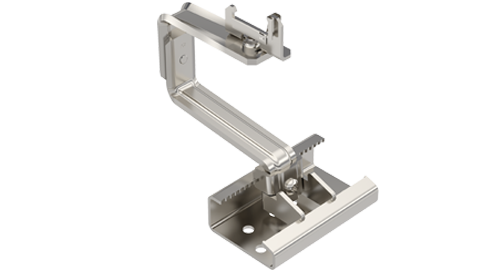

Universalus stogo kablys šlaitinio stogo sistemai
- Skirtas montuoti ant visų įprastų šlaitinių stogų su čerpėmis
- Galima reguliuoti milimetro tikslumu visomis kryptimis
- Maksimalus lankstumas dėl iš viso 9 skylių M8 dydžio poveržlės galvutėms, skirtoms stogo kabliui montuoti ant stogo gegnės
- Greitas ir paprastas kablio padėties nustatymas (vertikaliai ir (arba) horizontaliai), naudojant tik vieną tvirtinimo varžtą
- Vertikalios išlyginimo galimybės leidžia lengvai kompensuoti stogo nelygumus
- Montavimo bėgelis montuojamas be varžtų ar įrankių. Dėl naujoviškos „OBO Magic“ technologijos
- 14 mm aukščio reguliavimas, pritaikytas prie esamų stogo grebėstų
- 76 mm šoninis reguliavimas ant gegnių
- 18 mm aukščio kompensacija sumontavus stogo kablį ir tiksliam montavimo profilio reguliavimui
- 10 mm šoninis reguliavimas tiksliam montavimo profilio reguliavimui

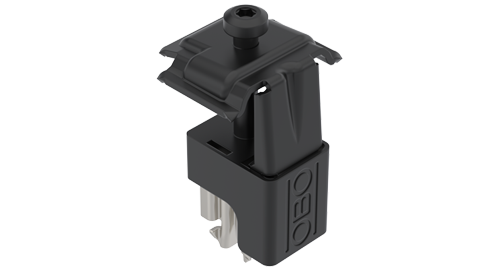

Universalus gnybtas plokščių / šlaitinių stogų sistemoms
- Juoda versija, skirta vientisam ir estetiškam pritaikymui prie juodos atitinkamo atraminio profilio versijos
- Gnybtų zona modulių tvirtinimui nuo 30 iki 50 mm
- Galima pasukti 90° kampu, užfiksavus į montavimo bėgelio griovelį
- Gali būti naudojamas kaip tarpinis arba galinis gnybtas
- Speciali geometrija viršutinės dalies kampuose potencialo išlyginimui su saulės moduliu
- Aplink esantis plastikinis korpusas nukreipia viršutinę dalį ir neleidžia jai neteisingai susisukti montuojant
- Viršutinė dalis lieka viršutinėje padėtyje, kol galutinai pritvirtinamas saulės modulis
- Spustelėjama ant pateiktų montavimo kojų (plokščio stogo sistema) ir montavimo bėgelio griovelyje (šlaitinio stogo sistema)
- Plastikinis korpusas veikia kaip atraminis paviršius, leidžiantis atitinkamai išdėstyti plokštes
- Ilgas tarnavimo laikas dėl aukštos kokybės nerūdijančio plieno naudojimo

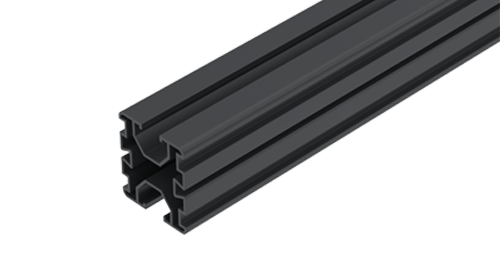

Atraminis profilis plokščių / šlaitinių stogų sistemoms
- Juoda versija, skirta vientisam ir estetiškam pritaikymui prie atitinkamos stogo dangos
- Dvipusiai 10 mm pločio grioveliai, pavyzdžiui, slankiojančioms veržlėms, universaliems ir (arba) įžeminimo gnybtams
- Papildomi šoniniai grioveliai, pavyzdžiui, išilginėms ir (arba) skersinėms jungtims

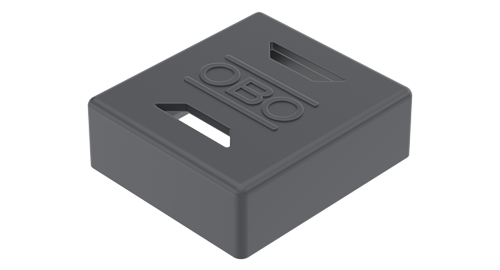

Atraminio profilio galinis gaubtelis
- Juoda versija, skirta vientisam ir estetiškam pritaikymui prie juodos atitinkamo atraminio profilio versijos
- Integruotos perforacijos leidžia vandeniui išeiti ir taip neleidžia vandeniui kauptis atraminiame profilyje
- Estetinė atraminio profilio apdaila: pavyzdžiui, galima paslėpti negražiai nupjautus kraštus

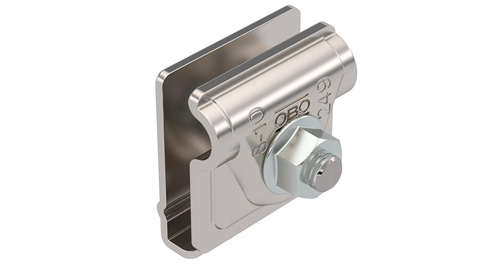

Universalus įžeminimo gnybtas PV
- Sumontuotas universalus įžeminimo gnybtas
- Tiksliai pritvirtinkite įžeminimo gnybtą naudodami iš anksto sumontuotą slankiąją veržlę atitinkamo atraminio profilio griovelyje
- Atsparūs iki 100 kA žaibo išlydžiui
- Greitas montavimas dėl integruoto spyruoklinio mechanizmo
- Apvalaus laidininko tvirtinimui RD 8-10
- Vieno ir (arba) kelių laidų 6-50 mm² tvirtinimui
- Visiems profiliams su 10 mm grioveliu. Optimalus naudojimas garantuojamas kartu su OBO atraminiu profiliu.
- Atitinka reikalavimams pagal DIN EN 62561-1

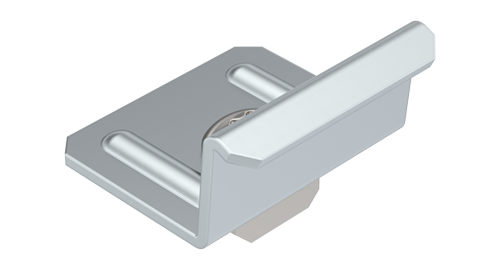

Kryžminė jungtis atraminiam profiliui
- Norėdami sukurti skersinę jungtį ant stogo paviršiaus
- Problemų sprendimas sunkiai pasiekiamose stogo vietose, kuriose, pavyzdžiui, neįmanoma tiesioginė bėgių jungtis
- Tvirtinama prie atraminio profilio šoninio griovelio
- Sukamas su TX 40 dydžio raktu
Projektavimo informacija
Atraskite PV planavimo ateitį
PV tvirtinimo sistemų planavimas dar niekada nebuvo toks paprastas: „OBO Construct Tool“ įrankis, skirtas „Magic PV Solution®“, leidžia tai padaryti. Projektavimo įrankis stebina savo intuityviu, aiškiu naudojimu ir trumpais projektavimo procesais.
