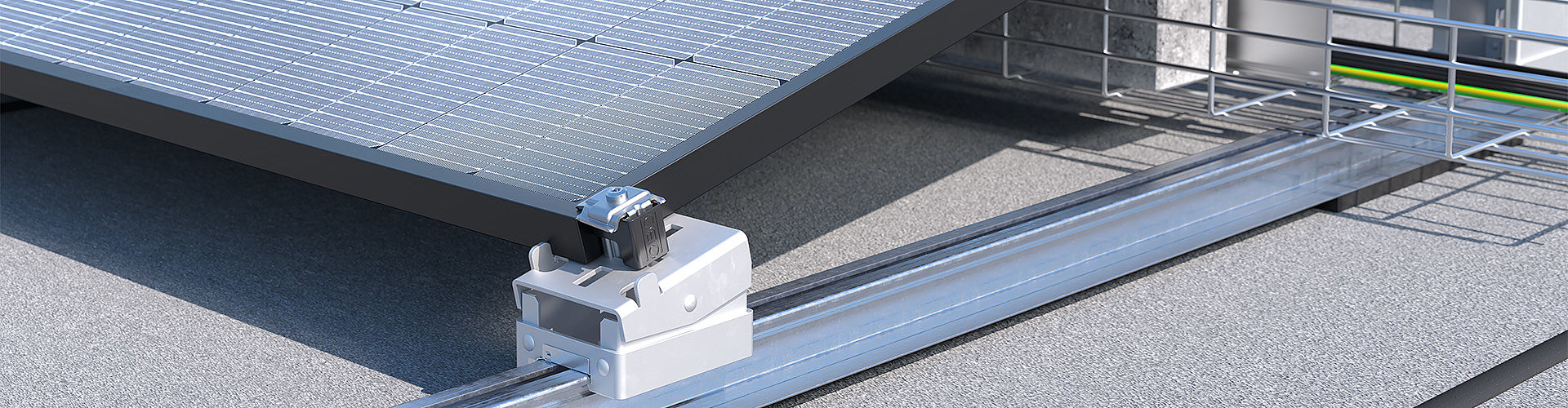

„Magic PV Flat Basic“
Jei fotovoltinės sistemos yra ant plokščių stogų, tai turi lemiamą privalumą: PV modulius galima montuoti nepriklausomai nuo to, į kurią pusę yra orientuotas stogas. Mūsų „Magic PV Flat Basic“ sistema siūlo dar daugiau privalumų su siauru gaminių asortimentu, kuris suteikia didžiausią įmanomą lankstumą. Tvirtinimo sistema plokščių stogų sistemoms yra patvari, labai tvirta ir dėl „Magic-Click“ jungties gali būti greitai sumontuota be varžtų ar kitų įrankių. Lankstus kraigo tarpas leidžia sukurti bepakopį sistemos dizainą. „Magic PV Flat Basic“ būdinga integruota kabelių klojimo ir tuo pačiu metu balastavimo sistema. Tai galima padaryti, pavyzdžiui, naudojant vielinių lovelių sistemas.
Gaminių akcentai
FV modulio montavimo atraminis profilis, plokščias stogas
- Neslystantis atraminis profilis, skirtas saugiai montuoti fotovoltinius modulius ant plokščių stogų
- Universalus ir suderinamas su trumpomis ir ilgomis atramomis (STK ir STL)
- Lengvas pailginimas sujungiant kelis atraminius profilius su tiesine jungtimi LV 35
- Stabilus ir patikimas pagrindas ilgalaikėms fotovoltinėms sistemoms ant plokščių stogų
Tiesinė jungtis atraminiam profiliui, plokščiam stogui
- Efektyvus TPF 35 atraminių profilių sujungimas, idealus fotovoltinių plokščių stogų sistemoms
- Lengvas montavimas dėl iš anksto sumontuoto M8 varžto greitam tvirtinimui
- Patogus valdymas prisukant naudojant standartinį Torx 40 raktą
- Patikima ir tvirta jungtis maksimaliam atraminių profilių stabilumui užtikrinti
Universalus įžeminimo gnybtas PV
- Sumontuotas universalus įžeminimo gnybtas
- Tiksliai pritvirtinkite įžeminimo gnybtą naudodami iš anksto sumontuotą slankiąją veržlę atitinkamo atraminio profilio griovelyje
- Atsparūs iki 100 kA žaibo išlydžiui
- Greitas montavimas dėl integruoto spyruoklinio mechanizmo
- Apvalaus laidininko tvirtinimui RD 8-10
- Vieno ir (arba) kelių laidų 6-50 mm² tvirtinimui
- Visiems profiliams su 10 mm grioveliu. Optimalus naudojimas garantuojamas kartu su OBO atraminiu profiliu.
- Atitinka reikalavimams pagal DIN EN 62561-1
Tvirtinimo rinkinys vieliniam loveliui, FV tvirtinimo sistema plokščiam stogui
- Tvirtinimo rinkinys skirtas saugiam vielinių lovelių montavimui ant atraminių profilių TPF 35
- Idealiai tinka plokščių stogų sistemoms ir optimaliai tinka PV montavimo sistemoms
- Viskas viename komplekte su spaustuku, slankiojančia veržle ir varžtu stabiliam sujungimui
- Lengvas surinkimas, greitas ir lengvas montavimas maksimaliam laikymui
Vielinis lovelis „GR-Magic®“ 55
- Vielinis lovelis su suformuotu sujungikliu lengvam ir greitam montavimui
- Dėl išmaniosios prijungimo sistemos nereikia papildomų jungčių komponentų
- Išbandyta sauga pagal VDE direktyvą 0639 arba IEC/EN 61537 dėl mechaninių ir elektrinių verčių
- Paprastas ir patikrintas atskirų vielinių lovelių montavimas su beveik nesuskaičiuojamomis galimybėmis
- Nuolatinis prieinamumas su dideliu produktų asortimentu, pvz., skirtingų matmenų ir (arba) paviršių
Trumpa atrama plokščio stogo sistemai
- Montavimas ant montavimo bėgelio be įrankių
- Tolygiai reguliuojamas kiekvienoje montavimo padėtyje
- Pagalbinis skirtukas, skirtas montuoti ant saulės modulio
- Horizontali pailga anga universaliam gnybtui kaip standartinis tvirtinimas arba vertikali pailga anga, jei viena tvirtinimo kojelė taip pat naudojama kaip tarpinė atrama
- Jei reikia, galima tarpinė atrama vienai plokštei
- Suderinama su visų dydžių moduliais dėl kampinės jungties galvutės
- Ilgas tarnavimo laikas dėl aukštos kokybės paviršiaus dangų
Ilga atrama plokščio stogo sistemai
- Ilga atrama fotovoltinių modulių montavimui ant plokščio stogo kartu su atraminiu profiliu TP 45 ir universaliu gnybtu KLU
- Pasvirimo kampas iki 15 laipsnių optimaliam modulių išlygiavimui
- Prispaudžiamas tvirtinimas ant atraminio profilio, kad būtų tvirtai užfiksuota
- Įrengimas be įrankių greitam ir lengvam montavimui
- Suderinamas su įvairių dydžių moduliais lanksčiam pritaikymui
- Didelis stabilumas ir ilgaamžiškumas dėl tvirtos konstrukcijos
Universalus gnybtas plokščių / šlaitinių stogų sistemoms
- Tuščia versija optimaliam derinimui su tuščiu atraminiu profiliu
- Gnybtų zona modulių tvirtinimui nuo 30 iki 50 mm
- Galima pasukti 90° kampu, užfiksavus į montavimo bėgelio griovelį
- Gali būti naudojamas kaip tarpinis arba galinis gnybtas
- Speciali geometrija viršutinės dalies kampuose potencialo išlyginimui su saulės moduliu
- Aplink esantis plastikinis korpusas nukreipia viršutinę dalį ir neleidžia jai neteisingai susisukti montuojant
- Viršutinė dalis lieka viršutinėje padėtyje, kol galutinai pritvirtinamas saulės modulis
- Spustelėjama ant pateiktų montavimo kojų (plokščio stogo sistema) ir montavimo bėgelio griovelyje (šlaitinio stogo sistema)
- Plastikinis korpusas veikia kaip atraminis paviršius, leidžiantis atitinkamai išdėstyti plokštes
- Ilgas tarnavimo laikas dėl aukštos kokybės nerūdijančio plieno naudojimo
Atsisiuntimai
PV planavimas toks paprastas, kaip niekada anksčiau: mes esame čia dėl jūsų
Puikios perspektyvos
Mes ne tik siūlome jums inovatyvias montavimo sistemas jūsų PV sistemai, bet ir padedame planavimo procese. Mūsų klientų aptarnavimo tarnyba dirbs su jumis, kad surastų geriausiai jūsų poreikius atitinkantį „Magic PV“ sprendimą.
