Fotovoltinės sistemos (PV sistemos) pirkimas visada susijęs su didelėmis investicijomis, kurios turėtų kuo greičiau atsipirkti. Nemažiau svarbus yra jų nuolatinis prieinamumas.
Į ką būtina atkreipti dėmesį, kalbant apie fotovoltines sistemas? Kadangi PV sistemos įrengiamos ant stogų arba atvirame lauke, jos yra ypač pažeidžiamos žaibo smūgių ir viršįtampių. Tokiu būdu pažeista PV sistema remonto metu yra nenaudinga. Be to, atsiranda papildomos išlaidos, pavyzdžiui, keičiant inverterį. OBO užtikrina saugumą: siūlome visapusiškus sisteminius sprendimus, skirtus jūsų PV sistemos apsaugai nuo žaibo ir viršįtampių.
Privalumų apžvalga
- Visa sistema, atitinkanti bemaž visus PV sistemos elektrotechninius reikalavimus
- Sisteminiai sprendimai greitam ir patikimam montavimui
- Individuali pagalba kuriant ir eksploatuojant fotovoltines sistemas
- Ilgametė patirtis ir kompetencija PV sistemų apsaugos ir tiekimo srityje
- Praktiški, išsamūs mokymai apie PV sistemas
- Patikimos pagalbinės įrengimo ir projektavimo priemonės
- Investicijos ir teisinis saugumas
Sparti prieiga
Sisteminiai sprendiniai

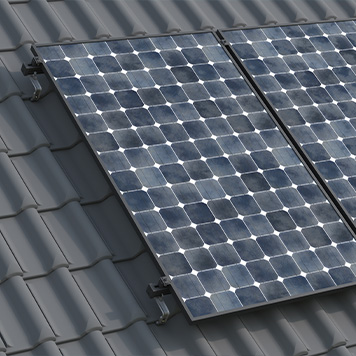

„Magic PV Pitch“ sistemos ant šlaitinių stogų
Dauguma šlaitinių stogų sistemų montuojamos ant esamo namo stogo kaip vadinamosios stogo sistemos. PV moduliai tvirtinami prie paties stogo naudojant stogo kablius. Stogo kablys, savo ruožtu, yra pritvirtintas prie stogo konstrukcijos ir laiko montavimo bėgelį, kad tilptų modulio spaustukas

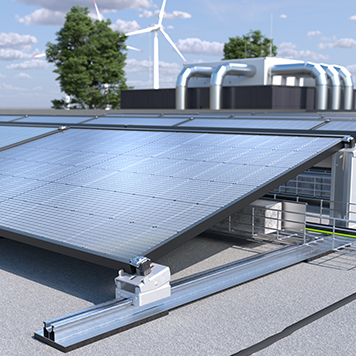

„Magic PV Flat Pro“
Ant plokščių stogų „Magic PV Flat Pro“ sistema ne tik užtikrina montavimą be varžtų ir įrankių, bet ir stebina lanksčiais sistemos komponentais bei „UniBase“ balasto sistema, skirta kintamam visos sistemos svoriui.
„Magic PV Flat Basic“
Mūsų „Basic“ plokščių stogų sistema yra labai atspari ir greitai montuojama. Jam būdinga integruota kabelių klojimo ir tuo pačiu metu balastavimo sistema. Sistemos konstrukcija yra be galo kintama dėl lankstaus kraigo tarpo.
„Magic PV Field“ sistemos atvirose erdvėse
Ant žemės montuojama fotovoltinė sistema reiškia PV modulių montavimą didelėse, nenaudojamose žemės ūkio paskirties vietose – priešingai nei įprasta montuoti ant stogų. Palankiomis sąlygomis fotovoltinės sistemos atvirose erdvėse gali būti labiau naudingos.
Nesvarbu, kokio tipo PV sistemą norite įrengti: OBO siūlo tinkamus sisteminius sprendimus šiose kompetencijų srityse:
Atsisiuntimai
DUK
- Kokiomis priemonėmis turi būti apsaugotos PV sistemos?
Standartas DIN VDE 0100-712 numato, kad elektros sistemos perdavimo taške (namo skirstomoji dėžutė arba pagrindinis skirstomasis skydas) turi būti pritvirtintas standartinis informacinis ženklas. Ženklas dar vadinamas priešgaisriniu ženklu ir ugniagesių tarnyboms padeda atpažinti PV sistemą. Tai leidžia gaisro gesinimo priemones taikyti laikantis saugos atstumo pagal DIN VDE 0312 standartą. Taip pat svarbu užtikrinti, kad nuolatinės srovės kabeliai būtų nutiesti saugiai. Jie turi būti pakloti taip, kad nebūtų pažeista izoliacija ir gaisro atveju būtų užtikrintas saugus žmonių gelbėjimas. Vadovaujantis standartu VDE-AR-2100-712, sauga turi būti užtikrinama tinkamai atskyrus arba įrengus gaisrui atsparų kanalą, pvz., „PYROLINE® Sun PV“.
- Ko reikia norint įrengti fotovoltinės sistemos ant stogo išorinę apsaugą nuo žaibo?
Svarbiausia – tinkamas planavimas. Be to, norint užtikrinti patikimą išorinę PV sistemų apsaugą nuo žaibo papildomai reikės: apvalių / juostinių laidininkų, betoninių pagrindų, žaibolaidžių, jungčių, laikiklių, kompensacinių elementų ir kitų sistemos dalių. Išsamią informaciją apie išorinę PV sistemų apsaugą nuo žaibo rasite čia.
- Kaip sumontuoti išorinę apsaugą nuo žaibo kartu su fotovoltine sistema?
Projektuodami apsaugos nuo žaibo įrangą būtinai įtraukite PV sistemą. Įsitikinkite, kad apsaugos nuo žaibo sistema neužstoja saulės šviesos PV sistemai, kitaip gali sumažėti PV sistemos naudingumas. Tada pati instaliacija vyksta kaip ir bet kuri kita apsaugos nuo žaibo sistema.
- Kaip išlaikyti apsaugos nuo žaibo sistemos skiriamąjį atstumą fotovoltinės sistemos atveju?
Apsaugos nuo žaibo sistemai skiriamieji atstumai nustatomi vadovaujantis standartu VDE 0185-305-3. Jei naudojant įprastą apsaugos nuo žaibo sistemą negalima išlaikyti šių atstumų, tai skiriamąjį atstumą galima sumažinti iki 90 cm naudojant „OBO isCon“ laidininkus. Išsamesnę informaciją apie mūsų „isCon“ sistemą rasite čia.
- Kaip galima sumažinti tempimą klojant kabelius vertikaliai PV sistemoje?
Galima įvairiais būdais sumontuoti patikimą vertikalią maitinimo liniją. Paprastai kabeliai arba laidai turi būti pritvirtinami tam tikrais atstumais naudojant tinkamas priemones, kai ne visada atsižvelgiama į jų klojimo būdą.
Vertikalių kopėčių sistemos – tai optimalus sprendimas vertikaliam montavimui. Kita galimybė – kloti tiesiai ant sienos. Profiliniai bėgiai su atitinkamomis profilių apkabomis arba taip pat ir atskiromis apkabomis tvirtinami tiesiai ant sienos arba prie plieno konstrukcijos.

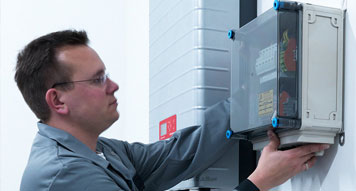

- Kaip optimaliai apsaugoti fotovoltinės sistemos inverterį?
Siekiant optimaliai apsaugoti PV sistemos inverterį, nuolatinės srovės pusėje visada reikia naudoti apsaugos nuo viršįtampio įtaisą. Kintamosios srovės pusėje elektros sistemos maitinimo taške turi būti naudojamas bent vienas apsaugos nuo viršįtampio įtaisas. Jeigu inverteris nuo maitinimo taško nutolęs toliau nei per 10 m linijos ilgio, apsauga nuo viršįtampio turi būti pakartotinai įrengta tiesiai prieš inverterį kintamosios srovės pusėje.
Elektros sistemoje su išorinės apsaugos nuo žaibo sistema kintamosios srovės pusėje visuomet reikia naudoti 1(+2) tipo viršįtampio iškroviklį. Jei PV sistema galvaniškai integruota į išorinės apsaugos nuo žaibo sistemą, nuolatinės srovės pusėje reikės 1(+2) tipo viršįtampio iškroviklio. Visais kitais atvejais pakanka 2 tipo apsaugos nuo viršįtampio.
- Kaip nutiesti kabelius avariniuose ir evakuaciniuose keliuose fotovoltinėje sistemoje?
Jei įrengiama avariniuose ir evakuaciniuose keliuose, PV nuolatinės srovės kabeliai turi būti klojami inkapsuliuotai. Statybos reikalavimai pateikti Federaliniuose statybų reglamentuose.
Priešgaisrinis kanalas „PYROLINE® Sun PV“ yra idealus sprendimas ugniai atspariam PV nuolatinės srovės linijų tiesimui. Šis kanalas atitinka reikalavimus kaip I-kanalas pagal DIN 4102 standarto 11 dalį kabelių įrengimui evakuaciniuose ir gelbėjimo keliuose. Be to, jis atitinka standarto VDE AR 2100-712 reikalavimus. Kanalą sudaro gaisrui atsparios stiklo pluošto lengvojo betono plokštės, kurios nepraleidžia vandens ir yra atsparios šalčiui (nedegios, statybinių medžiagų klasė A1), todėl jis gali būti montuojamas ir pastato išorėje.
Pagalba
Reikalavimai
Prisiimti atsakomybę, apsaugoti sistemą.
Įrengiant PV sistemos apsaugos nuo žaibo sistemą, būtina laikytis daugybės standartų ir reikalavimų. PV sistemos montuotojas atsako už tinkamą jų vykdymą daugiau nei 30 metų. Dar prisideda ir draudikų reikalavimai.
Specializuota elektros sistemą montuojanti įmonė yra įstatymiškai įpareigota perduoti ją veikiančią nepriekaištingai.
Operatoriaus atsakomybė
Tiekiant pagamintą energiją, beveik kiekvienai PV sistemai taikomi komercinio naudojimo reikalavimai. Pagal nelaimingų atsitikimų prevencijos reglamentą BGV A3 sistemos operatorius privalo profesionaliai prižiūrėti, tikrinti ir prižiūrėti sistemą.
Reguliarią pakartotinę sistemos elektrinės dalies patikrą gali atlikti tik kvalifikuotas elektrikas.
Susiję standartai
Žemos įtampos įrenginių įrengimas
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Perdavimo eksploatuoti bandymai ir dokumentacija
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Reikalavimai PV elektros energijos sistemoms
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3, 5 priedas
Apsaugos nuo žaibo įranga ir įžeminimo sistemos
> nuo DIN EN 62305-1 iki -4 (nuo IEC 62305-1 iki -4)
> Papildomi vietos reikalavimai (pvz., Vokietijos Federaliniai statybų reglamentai)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Priešgaisrinė sauga PV zonoje
> VDE-AR-E 2100-712
Statybos taisyklės
> EN 13501-1/-2, DIN 4102-1/-2 Statybinių medžiagų ir elementų atsparumas ugniai
> Naudojant statybinius gaminius būtina laikytis nacionalinių arba regioninių statybos reglamentų. Jiems priskiriami, pvz., Vokietijos Federaliniai statybų reglamentai, Šveicarijos VKF (Vereinigung Kantonaler Feuerversicherungen) reglamentai ir Austrijos OIB (Österreichische Institut für Bautechnik) direktyvos
Šis sąrašas gali būti neišsamus! Prašome atkreipti dėmesį į atitinkamus vietinius įstatyminius reikalavimus.
Nesate tikri, kurias PV sistemos apsaugos priemones pasirinkti? Čia jums pagelbės mūsų schema, kuri žingsnis po žingsnio leis pasirinkti tinkamas apsaugos priemones.
